Циклы обработки: боковая поверхность цилиндра
8.3 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА Фрезерование выемки
(Цикл 28, DIN/ISO: G128 версия ПО 1)
8
216
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
8.3 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА Фрезерование выемки
(Цикл 28, DIN/ISO: G128 версия ПО 1)
Ход цикла

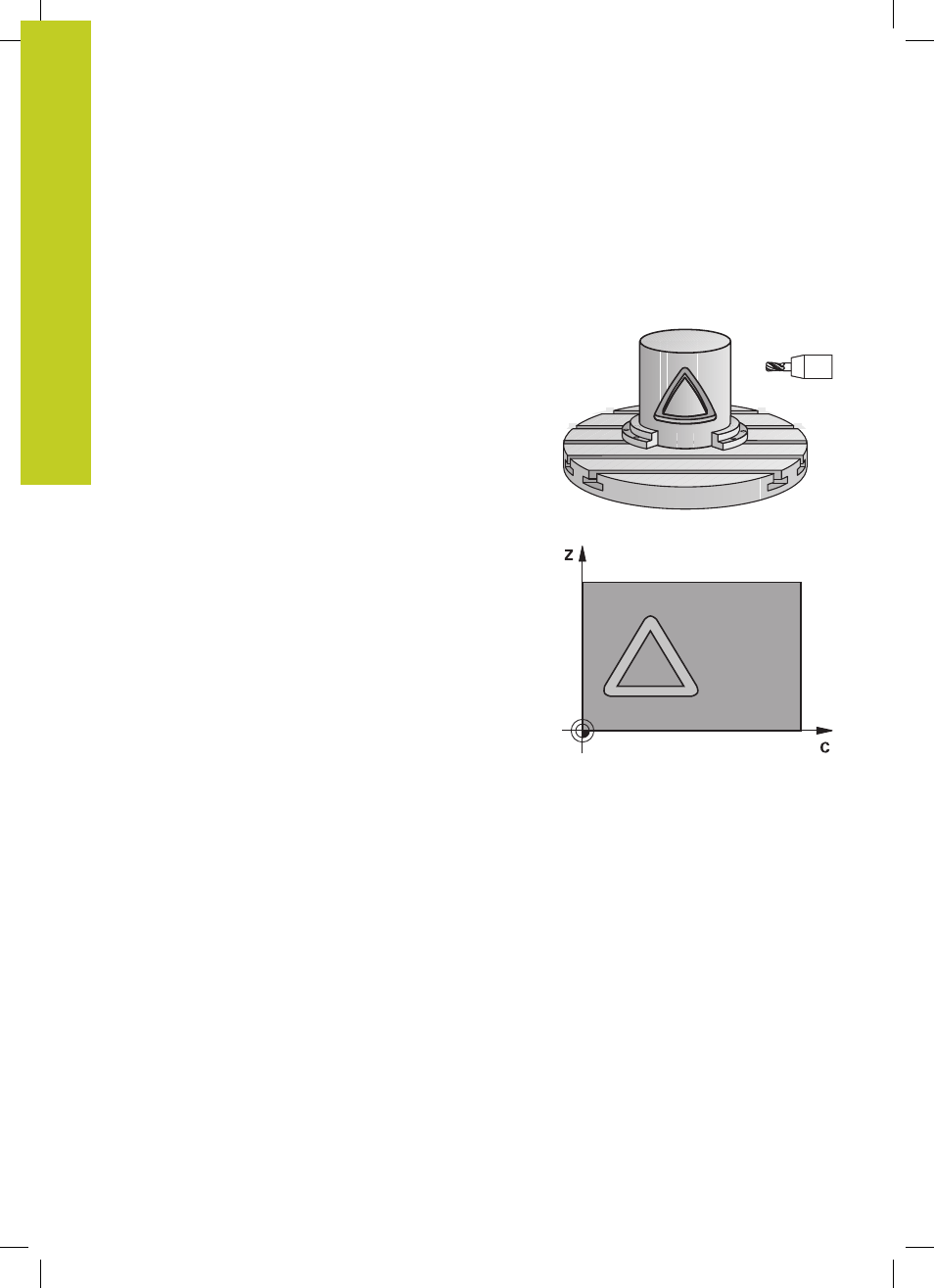

С помощью этого цикла определенную на образующей
направляющую канавку можно перенести на боковую
поверхность цилиндра. В отличие от цикла 27, в этом цикле
система ЧПУ так устанавливает инструмент, что при активной
поправке на радиус, стенки всегда находятся параллельно
друг к другу. Стенки, расположенные ровно параллельно друг к
другу, можно получить, используя инструмент той же ширины,
что и канавка.
Чем меньше инструмент по отношению к ширине канавки,
тем большие искажения возникают при выполнении круговых
траекторий и наклонных прямых. Чтобы уменьшить до
минимума эти искажения, обусловленные смещением при
перемещении, следует через параметр Q21 определить
значение допуска, с помощью которого ЧПУ выполняет
канавку приблизительно той же величины, что и с помощью
инструмента, диаметр которого соответствует ширине канавки.
Запрограммируйте траекторию центра контура с указанием
поправки на радиус инструмента. Через поправку на радиус
оператор определяет, как ЧПУ будет проделывать канавку -
попутно или встречно.
1 УЧПУ позиционирует инструмент над пунктом врезания
2 На первой глубине подвода инструмент фрезерует вдоль
стенки паза с рабочей подачей Q12; при этом учитывается
припуск на чистовую обработку со стороны
3 В конце контура УЧПУ смещает инструмент на
противолежащую стенку паза и перемещается обратно к
точке врезания
4 Эти шаги 2 до 3 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
5 Если оператор дефинировал допуск Q21, то УЧПУ
выполняет дополнительную обработку, для получения
параллельных стенок канавки, с максимальной точностью.
6 Затем инструмент возвращается по оси инструмента
на безопасную высоту или на последнюю
запрограммированную до цикла позицию
