КРУГЛЫЙ КАРМАН (Цикл 252, DIN/ISO: G252) 5.3
5
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
151
Подача врезания на глубину Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999

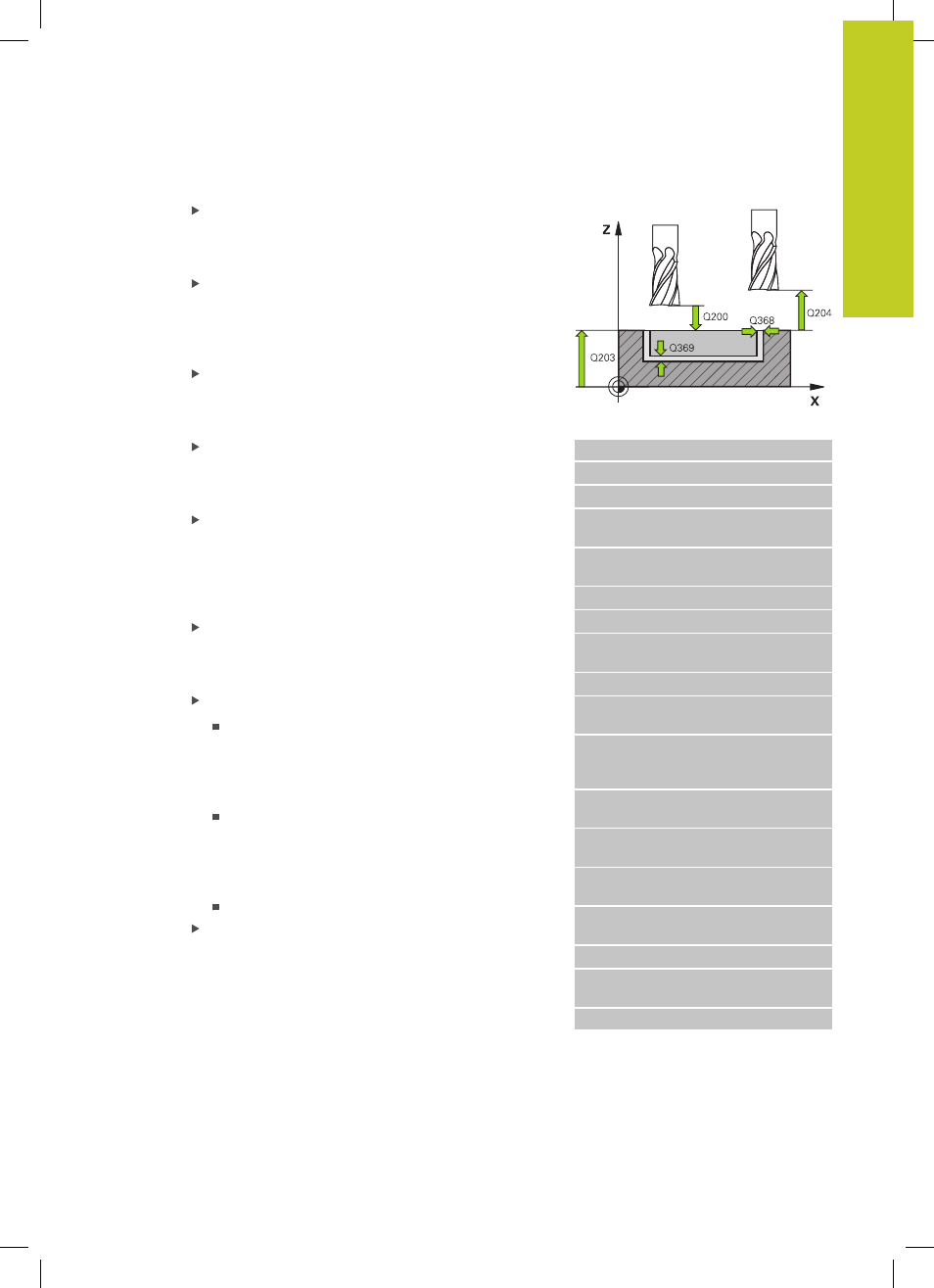

Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
Коэффициент наложения траектории
Q370:
Q370 x радиус инструмента дает врезание со
стороны k. Диапазон ввода от 0,1 до 1,9999 или
через PREDEF
Стратегия погружения
Q366: вид врезания:
0 = перпендикулярное врезание. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть задан
равным 0 или 90. В противном случае ЧПУ
выдаст сообщение об ошибке
1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
Альтернативно PREDEF
Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/
мин. Диапазон ввода от 0 до 99999.999 или через
FAUTO , FU, FZ
Кадры УП
8 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Q215=0 ;ОБЬЁМ ОБРАБОТКИ
Q223=60 ;ДИАМЕТР КРУГА
Q368=0.2 ;ПРИПУСК НА
СТОРОНЕ
Q207=500 ;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q338=5 ;СОСТОЯНИЕ
ЧИСТОВОЙ
ОБРАБОТКИ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q203=+0 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q370=1 ;НАЛОЖЕНИЕ
ТРАЕКТОРИИ
Q366=1 ;ПОГРУЖЕНИЕ
385500 ;ПОДАЧА ЧИСТОВАЯ
ОБРАБОТКА
9 L X+50 Y+50 R0 FMAX M3 M99
