ПЛОЩАДЬ РЕГУЛИРОВАНИЯ (Цикл 231, DIN/ISO: G231) 10.3
10
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
245
10.3 ПЛОЩАДЬ РЕГУЛИРОВАНИЯ (Цикл
231, DIN/ISO: G231)

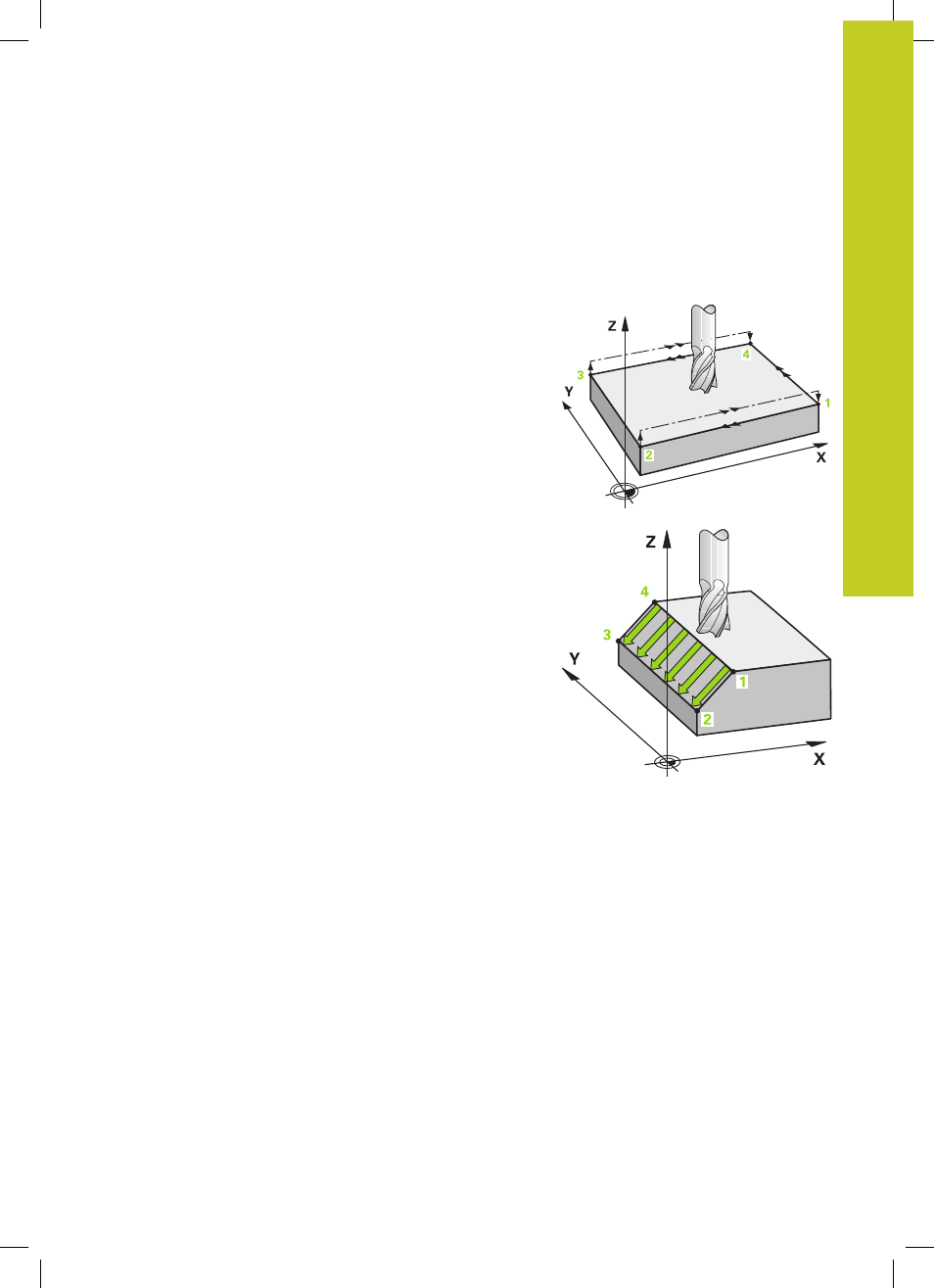

Ход цикла
1 УЧПУ перемещает инструмент из текущего положения в
режиме прямолинейного движения в начальную точку 1
2 Затем инструмент перемещается в конечную точку с учетом
запрограммированной глубины фрезерования 2
3 Там УЧПУ перемещает инструмент на ускоренном
ходу FMAX на диаметр инструмента в положительном
направлении оси шпинделя и затем снова обратно к точке
старта 1
4 В точке старта 1 УЧПУ перемещает инструмент снова на
охваченное в последнюю очередь Z-значение
5 Затем УЧПУ смещает инструмент по всем 3 осям от точки 1
в направлении точки 4 на следующую строку
6 Потом УЧПУ перемещает инструмент на конечную точку
этой строки. Конечную точку ЧПУ рассчитывает из точки 2 и
смещения в направлении точки 3
7 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности
8 На конец УЧПУ позиционирует инструмент на диаметр
инструмента над найвысшей заданной точкой по оси
шпинделя
