ОПОРНАЯ ТОЧКА СЕРЕДИНА ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл
416, DIN/ISO: G416)
16.10
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
479
16.10 ОПОРНАЯ ТОЧКА СЕРЕДИНА
ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл
416, DIN/ISO: G416)
Ход цикла

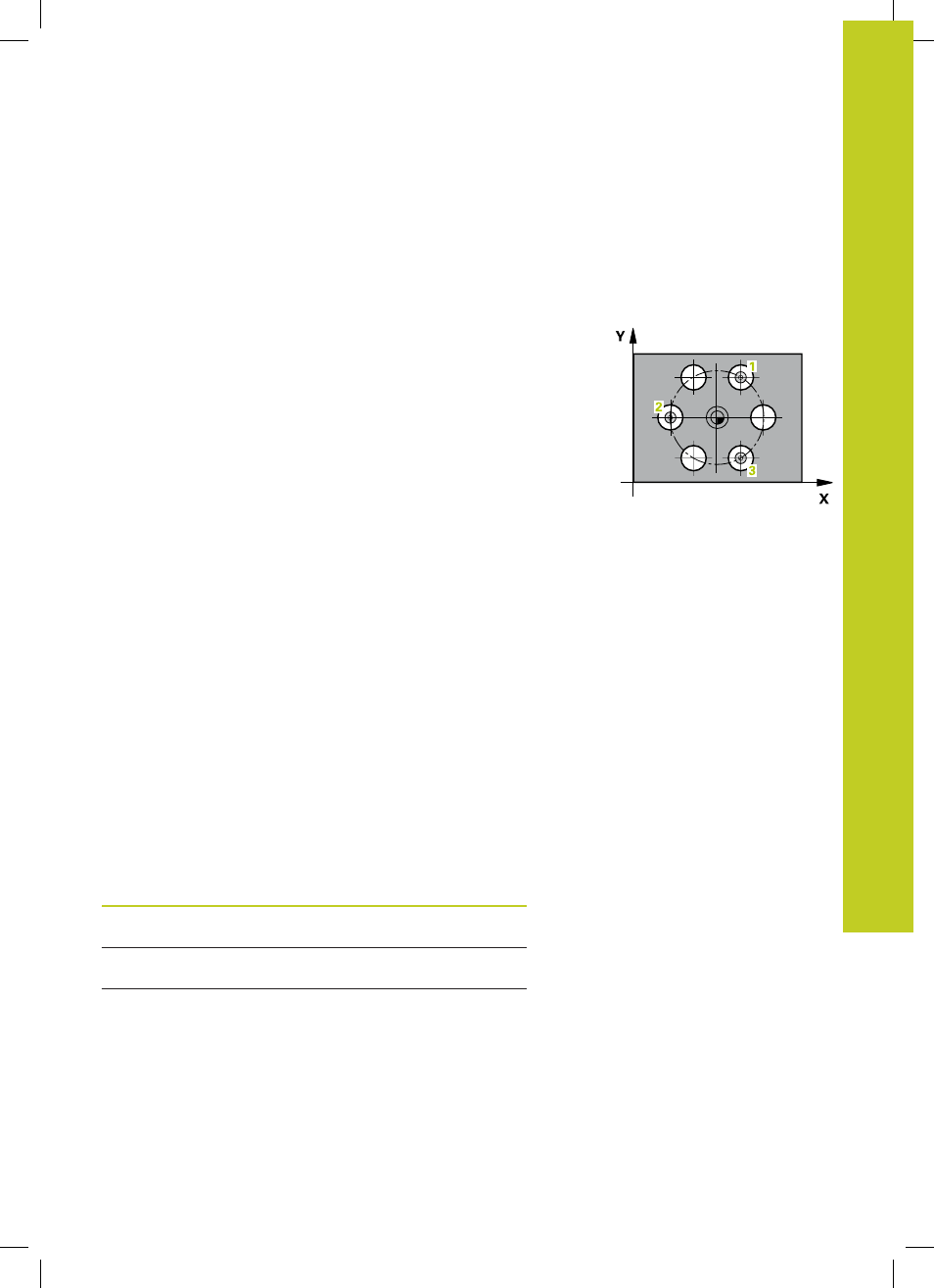

Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве точки привязки . По выбору система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 410) на
заданный центр первого отверстия
1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту
измерения и определяет путем контактирования второй
центр отверстия
5 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
3
6 Затем УЧПУ перемещает зонд на заданную высоту
измерения и определяет путем контактирования третий
центр отверстия
7 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку
в зависимости от параметров цикла Q303 и Q305 (смотри
"Общие черты всех циклов измерительных щупов при
установке точки привязки", Стр. 439) и записывает факт-
значения в представляемых ниже параметрах Q
8 При необходимости отдельным измерением ЧПУ также
определяет точку привязки по оси измерительного щупа
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
