РАСТОЧНОЕ ФРЕЗЕРОВАНИЕ (Цикл208 3.9
3
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
95

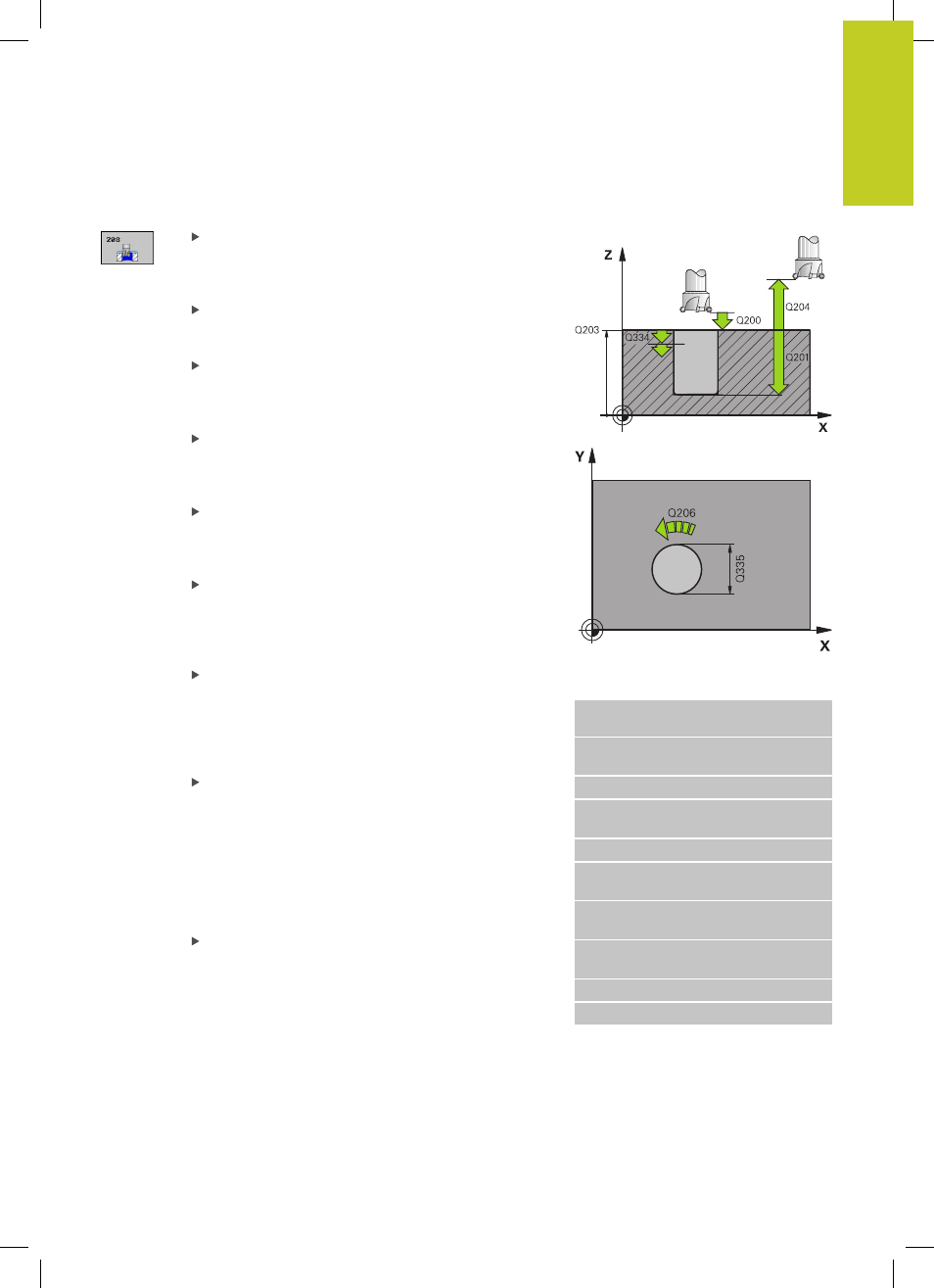

Параметры цикла
Безопасное расстояние Q200 (в приращениях):
расстояние от нижней кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача врезания на глубину
Q206: скорость
передвижения инструмента при сверлении по
спиральной линии в мм/мин. Диапазон ввода от 0
до 99999,999 либо через FAUTO, FU, FZ
Врезание на один виток спирали
Q334 (в
инкрементах): величина, на которую инструмент
каждый раз врезается по спирали (=360°).
Диапазон ввода от 0 до 99999.9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
Заданный диаметр
Q335 (абсолютный): диаметр
отверстия. Если внутренний диаметр отверстия
задан равным диаметру инструмента, система
ЧПУ производит сверление без спиральной
интерполяции, сразу на заданную глубину.
Диапазон ввода от 0 до 99999,9999
Предварительно рассверленный диаметр
Q342 (абсолютный): как только в Q342 вводится
значение больше 0, система ЧПУ прекращает
проверять соотношение заданного значения
диаметра и диаметра инструмента. Таким
образом, можно фрезеровать отверстия с
диаметром более чем в два раза превышающим
диаметр инструмента. Диапазон ввода от 0 до
99999,9999
Вид фрезерования
Q351: Вид фрезерования при
M3
+1 = фрезерование при подаче
–1 = фрезерование против подачи
Кадры УП
12 CYCL DEF 208 ФРЕЗЕРОВАНИЕ
РЕЗЬБЫ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q335=25 ;ТРЕБУЕМЫЙ
ДИАМЕТР
Q342=0 ;ЗАДАННЫЙ ДИАМЕТР
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
