Циклы: Вращение
13.5 ПОВОРОТ ВДОЛЬ УСТУПА
(Цикл 811, DIN/ISO: G811)
13
306
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой
размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования.
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Выравнивание контура
Q506:
0 : После каждого шага вдоль контура (внутри
области подачи)
1 : Выравнивание контура после последнего шага
(весь контур); снимать стружку под углом 45°
2 : Без выравнивания контура; снимать стружку
под углом 45°

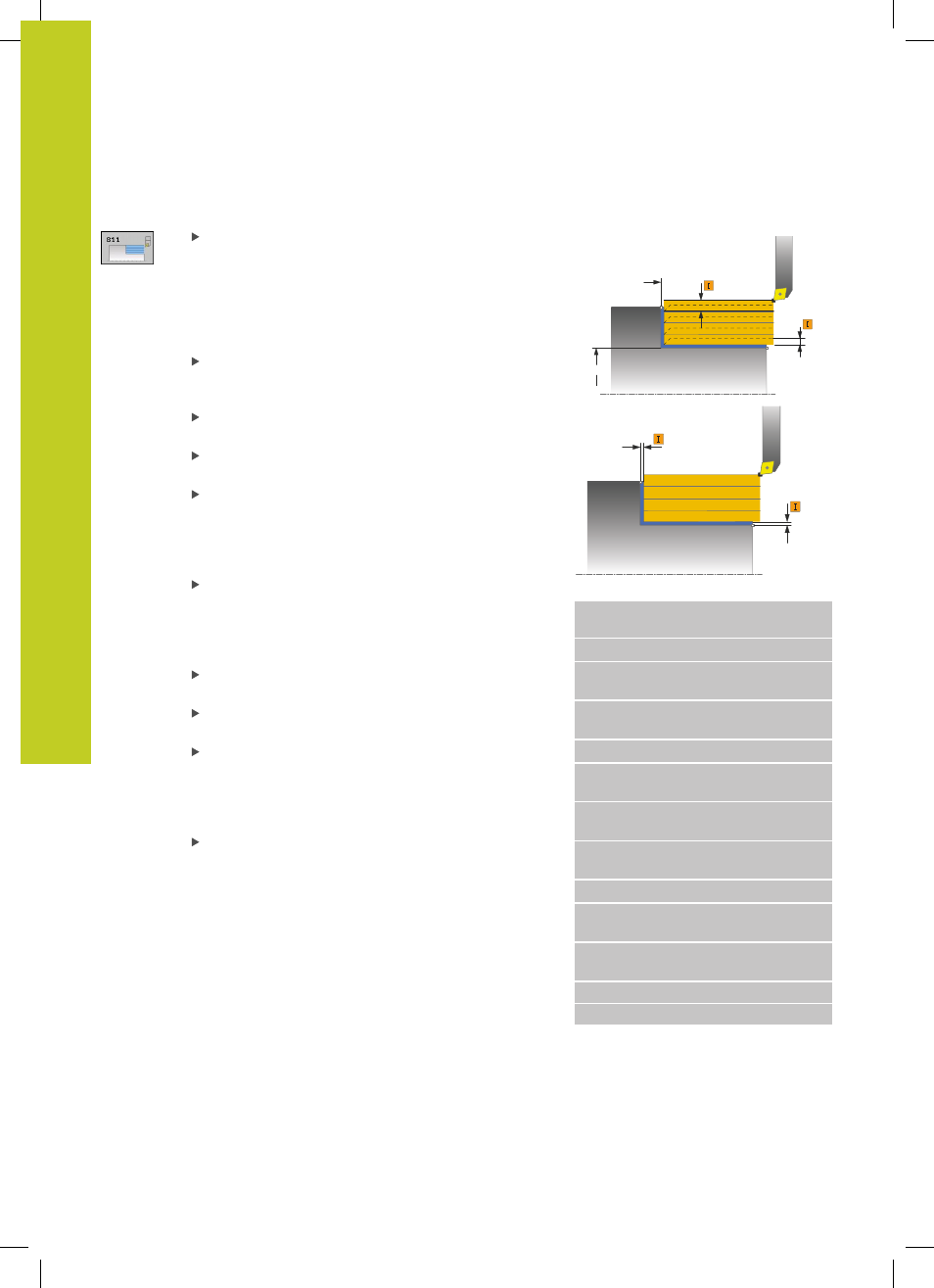

Q460
Ø Q493
Q494 Q463
Ø Q483
Q484
NC-кадры
11 CYCL DEF 811 ПРОДОЛЬНОЕ
ТОЧЕНИЕ УСТУПА
Q215=+0 ;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q493=+50 ;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-55 ;КОНЕЦ КОНТУРА ПО Z
Q463=+3 ;MAX. ГЛУБИНА
РЕЗАНИЯ
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q506=+0 ;ВЫРАВНИВАНИЕ
КОНТУРА
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
