Циклы измерительных щупов: автоматический контроль заготовки
17.4 ИЗМЕРЕНИЕ УГЛА (Цикл 420, DIN/ISO: G420)
17
510
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

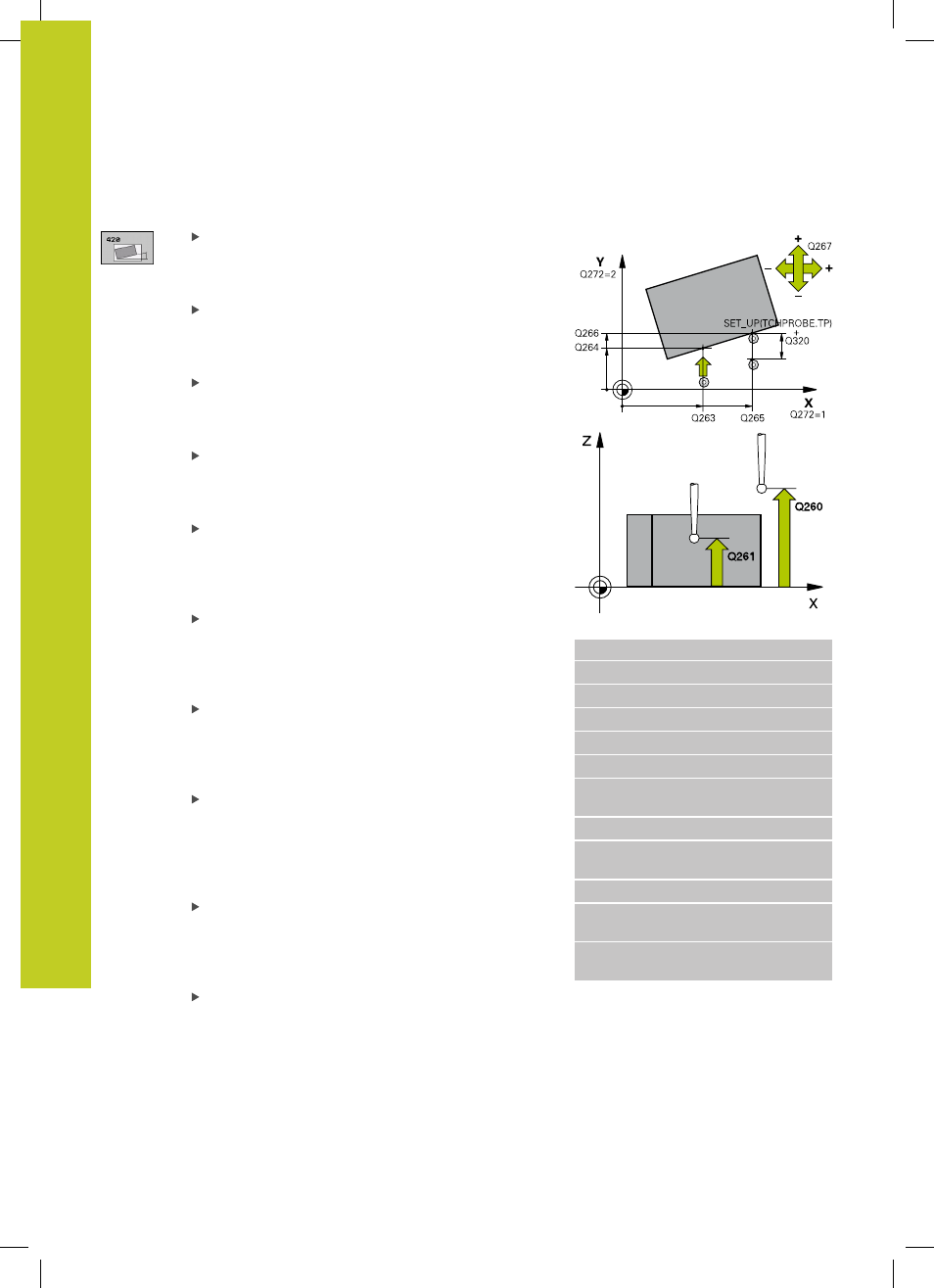

Параметры цикла
1 точка измерения по 1 оси
Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
2 точка измерения по 1 оси
Q265 (абсолютная):
координата второй точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2 точка измерения по 2 оси
Q266 (абсолютная):
координата второй точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения
Q272: ось, в которой должно
производиться измерение:
1
: Главная ось = ось измерения
2
: Дополнительная ось = ось измерения
3
: Ось измерительного щупа = ось измерения
Направление перемещения 1
Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1
: Перемещение в отрицательную сторону
+1
: Перемещение в положительную сторону
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999,9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Кадры УП
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10
;1. ТОЧКА 1. ОСИ
Q264=+10
;1. ТОЧКА 2. ОСИ
Q265=+15
;2. ТОЧКА 1. ОСИ
Q266=+95
;2. ТОЧКА 2. ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q281=1
;ПРОТОКОЛ
ИЗМЕРЕНИЯ
