Циклы измерительных щупов: автоматический контроль заготовки
17.12 ИЗМЕРЕНИЕ ЦЕНТРОВОЙ ОКРУЖНОСТИ (Цикл 430, DIN/ISO:
G430)
17
538
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

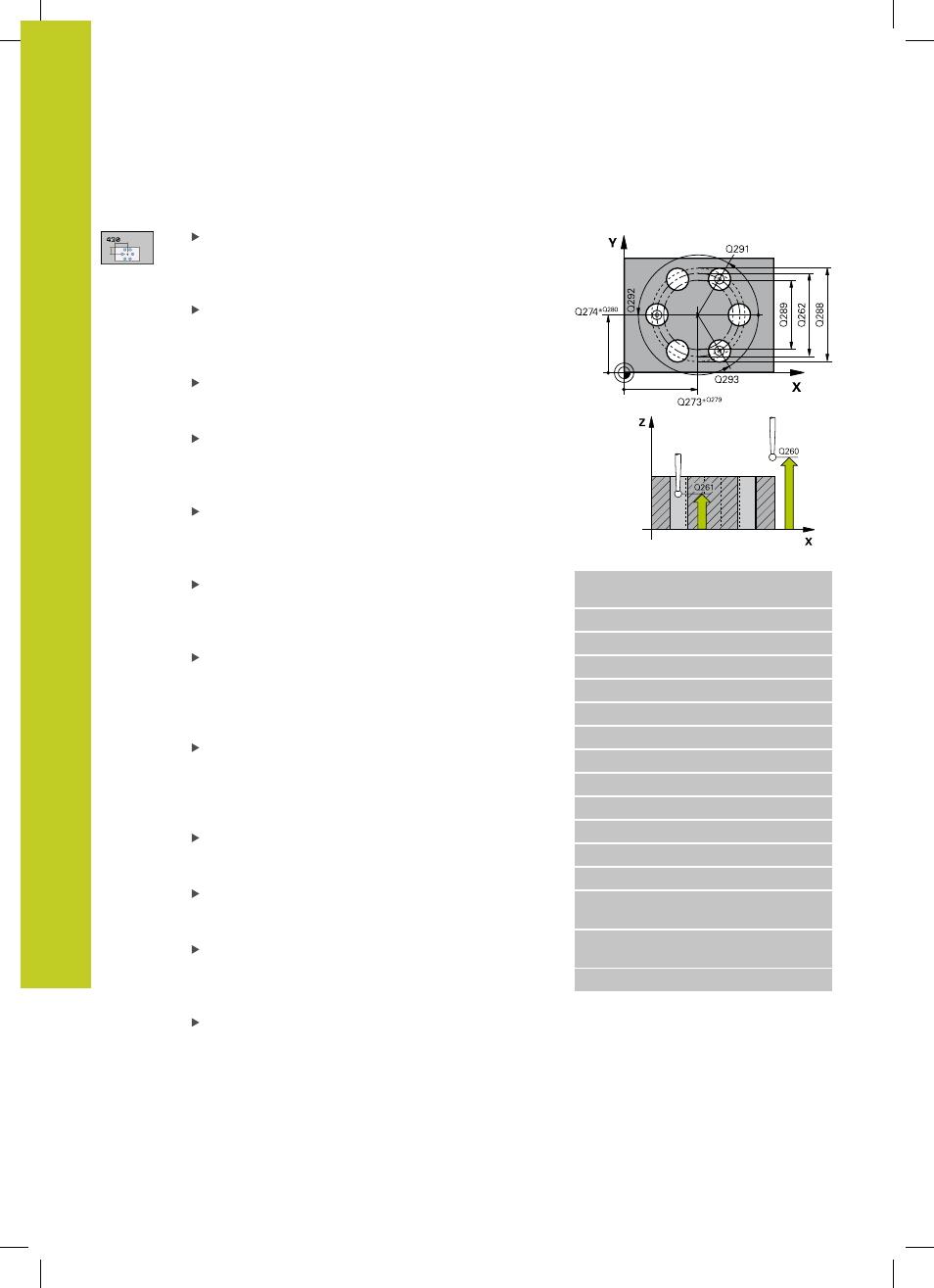

Параметры цикла
Центр по 1 оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазон
ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Заданный диаметр
Q262: введите диаметр
окружности отверстий. Диапазон ввода от 0 до
99999.9999
Угол 1 отверстия
Q291 (абсолютный): угол в
полярных координатах центра первого отверстия
в плоскости обработки. Диапазон ввода от
-360.0000 до 360.0000
Угол 2 отверстия
Q292 (абсолютный): угол в
полярных координатах центра второго отверстия
в плоскости обработки. Диапазон ввода от
-360.0000 до 360.0000
Угол 3 отверстия
Q293 (абсолютный): угол
в полярных координатах центра третьего
отверстия в плоскости обработки. Диапазон
ввода от -360.0000 до 360.0000
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Максимальный размер
Q288: наибольший
разрешенный диаметр окружности отверстий.
Диапазон ввода от 0 до 99999.9999
Минимальный размер
Q289: наименьший
разрешенный диаметр окружности отверстий.
Диапазон ввода от 0 до 99999.9999
Значение допуска центра по 1 оси
Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999.9999
Значение допуска центра по 2 оси
Q280:
разрешенное отклонение положения по
вспомогательной оси плоскости обработки.
Диапазон ввода от 0 до 99999.9999
Кадры УП
5 TCH PROBE 430 ИЗМЕРЕНИЕ
ОКРУЖНОСТЬ ОТВЕР.
Q273=+50 ;ЦЕНТР 1. ОСИ ОСИ
Q274=+50 ;ЦЕНТР 2. ОСИ ОСИ
Q262=80 ;ЗАДАННЫЙ ДИАМЕТР
Q291=+0 ;УГОЛ 1. ОТВЕРСТИЯ
Q292=+90 ;УГОЛ 2. ОТВЕРСТИЯ
Q293=+180 ;УГОЛ 3. ОТВЕРСТИЯ
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q288=80.1 ;МАКС.РАЗМЕР
Q289=79.9 ;МИН.РАЗМЕР
Q279=0.15 ;ДОПУСК 1. ЦЕНТР
Q280=0.15 ;ДОПУСК 2. ЦЕНТР
Q281=1 ;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q309=0 ;PGM-СТОП ПРИ
ОШИБКЕ
Q330=0 ;ИНСТРУМЕНТ
