17.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО
КАРМАНА (цикл 424, DIN/ISO: G424)
G424)

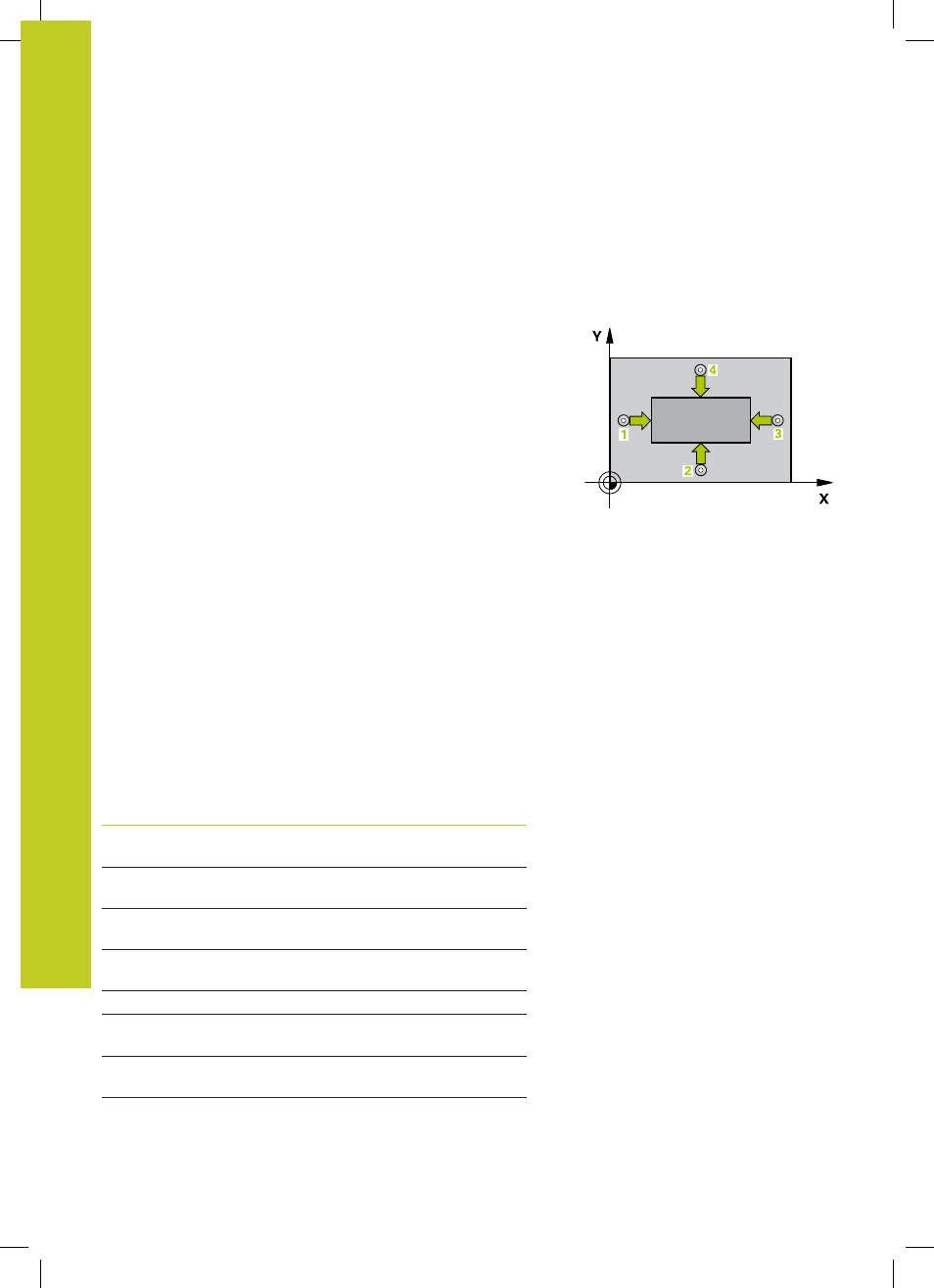

Ход цикла
Цикл измерительного щупа 424 определяет центр, а также
длину и ширину прямоугольного острова. Если в цикле
задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 410) в точке измерения 1 . ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F ).
3 Затем зонд перемещается либо параллельно к оси на
высоту измерения либо линейно к следующей точке
контактирования 2 а потом выполняет следующую
операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а
затем к точке контактирования 4 и осуществляет там третью
и четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q154 Фактическое значение длины
стороны по главной оси
Q155 Фактическое значение длины
стороны по вспомогательной оси
Q161 Отклонение центра по главной оси
Q162 Отклонение центра по
вспомогательной оси
Q164 Отклонение длины стороны по
главной оси
Q165 Отклонение длины стороны по
вспомогательной оси
