Циклы обработки: фрезерование карманов / островов / канавок
5.8
Примеры программ
5
172
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
5.8
Примеры программ

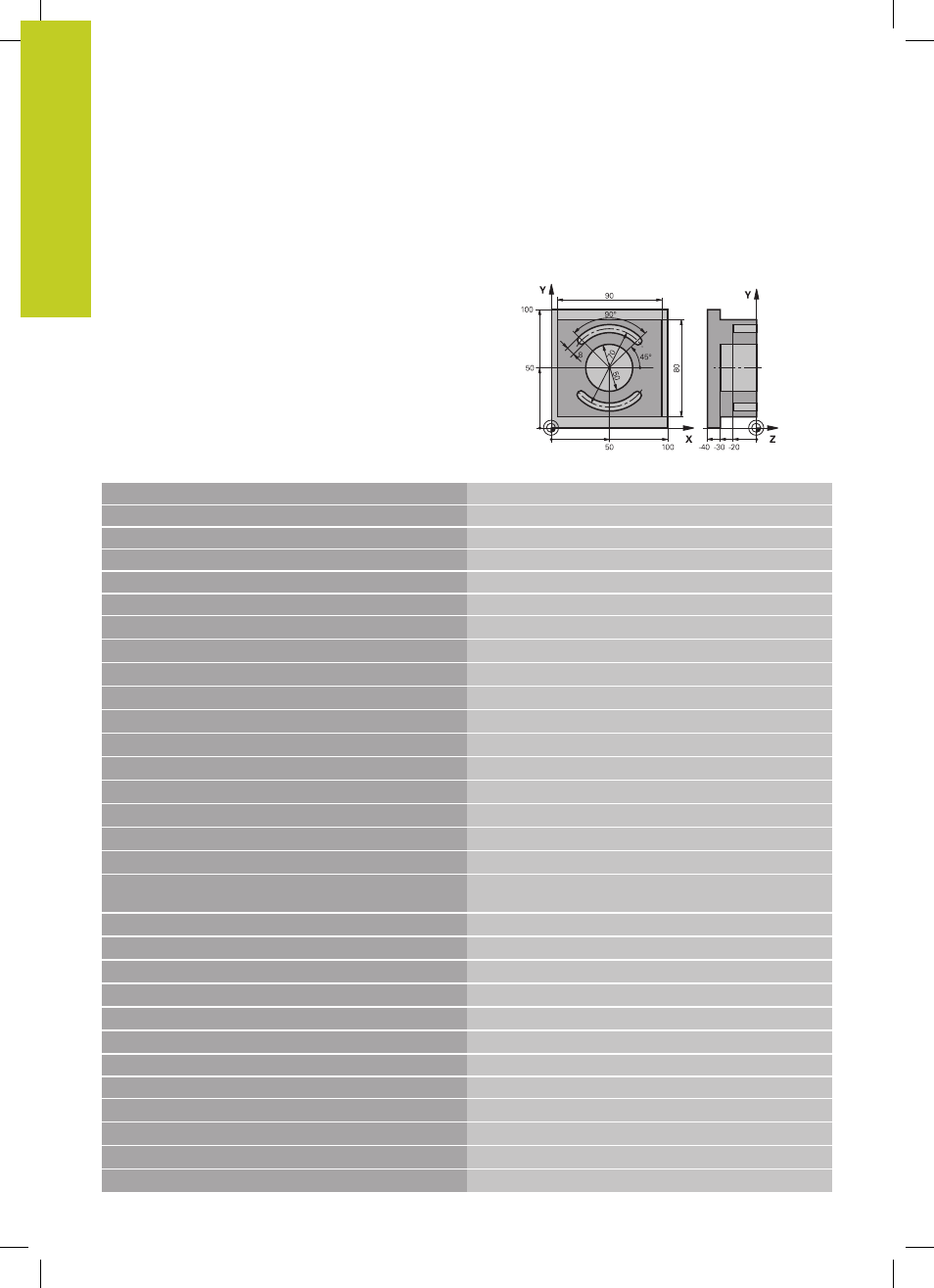

Пример: фрезерование кармана, цапф и канавок
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Вызов инструмента черновая/чистовая обработка
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 256 RECHTECKZAPFEN
Определение цикла "Внешняя обработка"
Q218=90
;ДЛИНА 1-ОЙ СТОРОНЫ
Q424=100
;РАЗМЕР ЗАГОТОВКИ 1
Q219=80
;ДЛИНА 2-ОЙ СТОРОНЫ
Q425=100
;РАЗМЕР ЗАГОТОВКИ 2
Q220=0
;РАДИУС УГЛА
Q368=0
;ПРИПУСК НА СТОРОНЕ
Q224=0
;ПОЛОЖЕНИЕ ВРАЩЕНИЯ
Q367=0
;ПОЛОЖЕНИЕ ОСТРОВА
Q207=250
;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-30
;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q206=250
;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=20
;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q370=1
;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q437=0
;ПОЛОЖЕНИЕ ПРИ ЗАПУСКЕ
6 L X+50 Y+50 R0 M3 M99
Вызов цикла "Внешняя обработка"
7 CYCL DEF 252 КРУГЛЫЙ КАРМАН
Определение цикла "Круглый карман"
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q223=50
;ДИАМЕТР КРУГА
Q368=0.2
;ПРИПУСК НА СТОРОНЕ
Q207=500
;ПОДАЧА ФРЕЗЕРОВАНИЯ
