Перекрывающие друг друга контуры
7.3
7
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
189
7.3
Перекрывающие друг друга контуры
Основные положения
Карманы и острова можно соединять друг с другом, создавая
новый контур. Таким образом, можно увеличить поверхность
кармана путем наложения другого кармана либо уменьшить
размеры острова.
NC-кадры
12 CYCL DEF 14.0 КОНТУР
13 CYCL DEF 14.1 КОНТУРН.МЕТКА
1 /2 /3 /4
Подпрограммы: перекрывающие друг друга
карманы
В последующих примерах программирования
приведены подпрограммы контура, вызываемые в
главной программе циклом 14 КОНТУР.

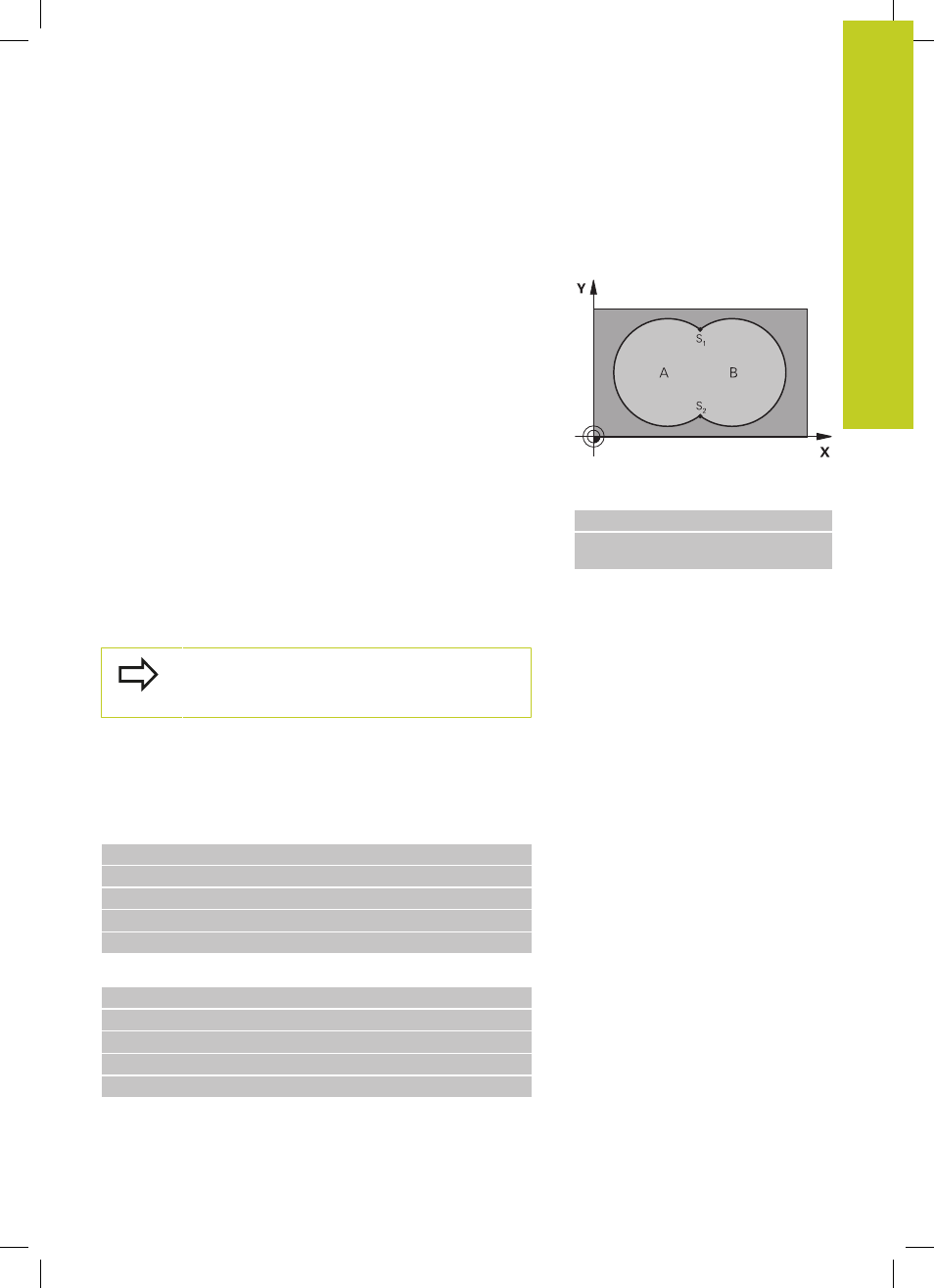

Карманы A и B перекрывают друг друга.
Система ЧПУ рассчитывает точки пересечения S1 и S2, их не
надо больше программировать.
Карманы программируются как окружности.
Подпрограмма 1: карман A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Подпрограмма 2: карман B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
