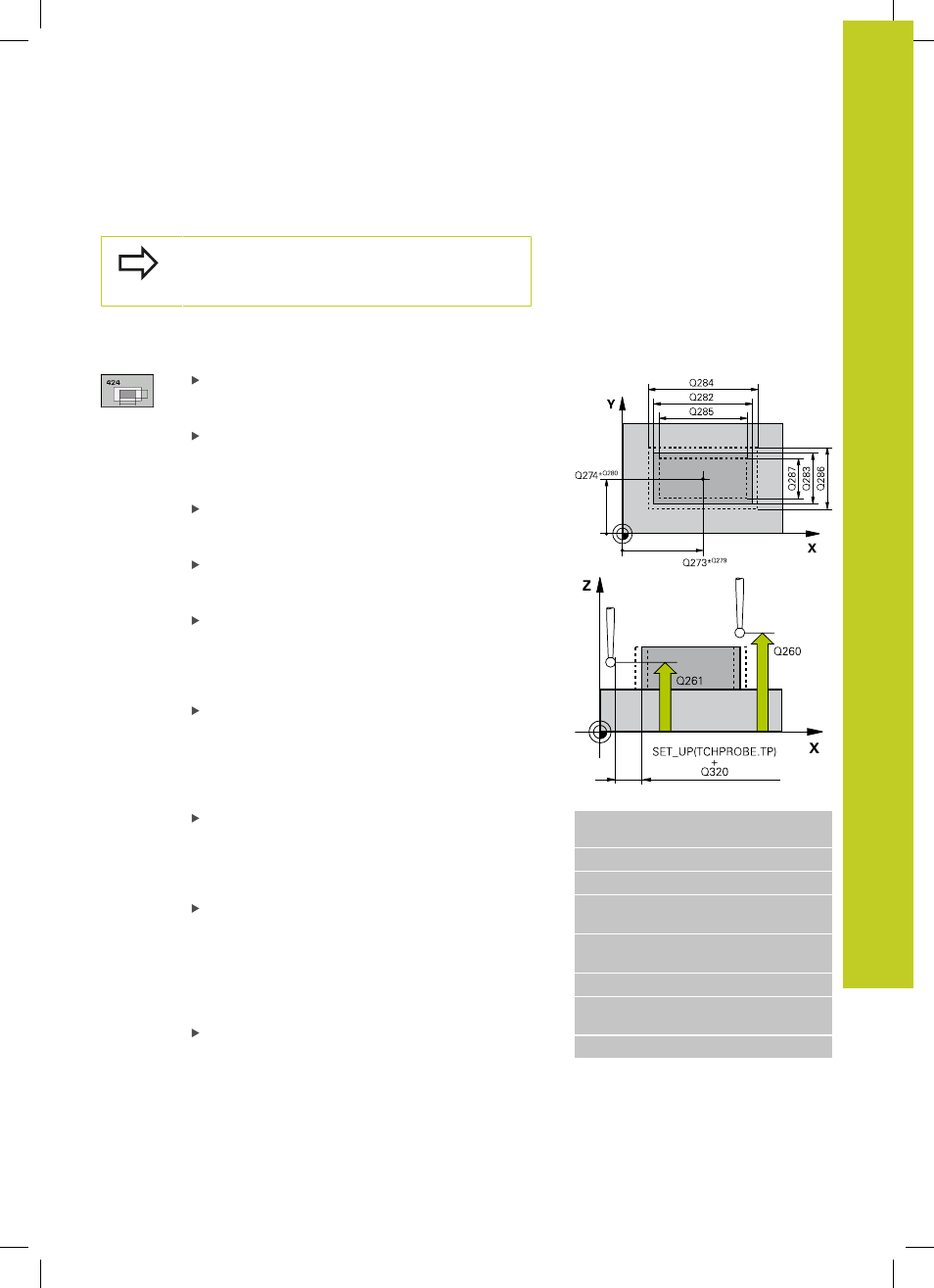

ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 424, DIN/ISO:
G424) G424)
17.8
17
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
525
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Параметры цикла
Центр по 1 оси
Q273 (абсолютный): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
цапфы по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Длина 1 стороны
Q282: длина острова
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999.9999
Длина 2 стороны
Q283: длина острова
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Максимальная длина 1 стороны
Q284:
наибольшая разрешенная длина острова.
Диапазон ввода от 0 до 99999.9999
Кадры УП
5TCH PROBE 424 ИЗМЕРЕНИЕ
ПРЯМОУГ. ОСТРОВА
Q273=+50
;ЦЕНТР 1. ОСИ
Q274=+50
;ЦЕНТР 2. ОСИ
Q282=75
;ДЛИНА 1-ОЙ
СТОРОНЫ
Q283=35
;ДЛИНА 2-ОЙ
СТОРОНЫ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
