ОПОРНАЯ ТОЧКА ОСЬ ИЗМЕРЕНИЯ (Цикл 417, DIN/ISO: G417) 16.11
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
485

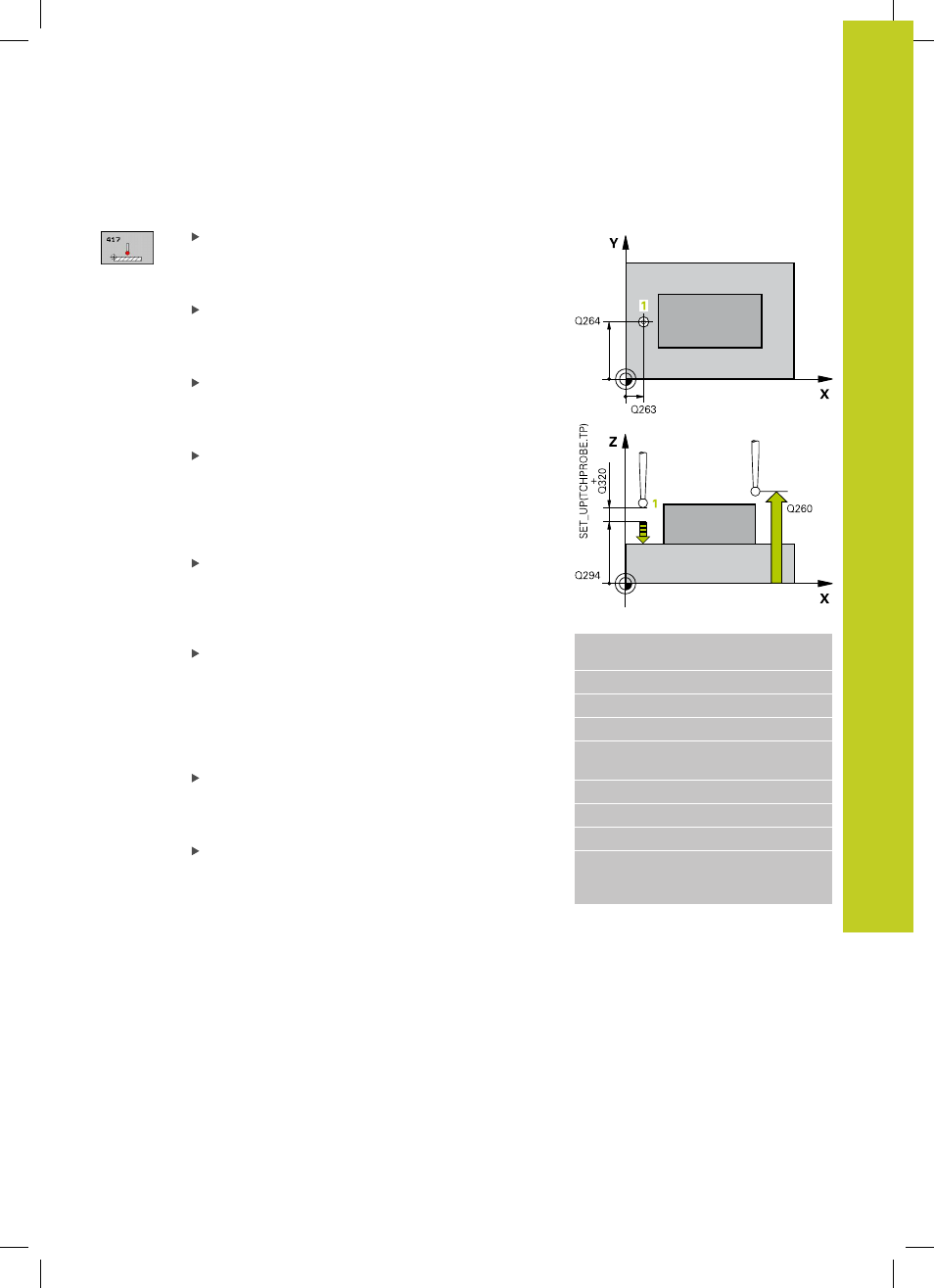

Параметры цикла
1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
1 точка измерения по 3 оси
Q294 (абсолютная):
координата первой точки измерения по оси
измерительного щупа Диапазон ввода от
-99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Номер нулевой точки в таблице
Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
При вводе Q305=0 ЧПУ задает индикацию таким
образом, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0
до 2999
Новая точка привязки
Q333 (абсолютная):
координата, в которой ЧПУ должна установить
точку привязки. Базовая настройка = 0. Диапазон
ввода от -99999,9999 до 99999,9999
Передача значения измерения (0,1)
Q303:
задает, куда должна сохраняться полученная
точка привязки, в таблицу нулевых точек или в
таблицу предустановок:
-1 : Не используется! Задается системой ЧПУ при
считывании старых программ (смотри "Общие
черты всех циклов измерительных щупов при
установке точки привязки")
0 : Записать опорную точку в активную таблицу
нулевых точек Системой отсчета является
активная координатная система инструмента
1 : Записать полученную точку привязки в
таблицу предустановок. Системой отсчета
является система координат станка (REF-
система)
Кадры УП
5 TCH PROBE 417 ТОЧКА ПРИВЯЗКИ К
ОСИ ИЗМЕРИТЕЛЬНОГО ЩУПА
Q263=+25 ;1. ТОЧКИ 1. ОСИ
Q264=+25 ;1. ТОЧКИ 2. ОСИ
Q294=+25 ;1. ТОЧКИ 3. ОСИ
Q320=0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q305=0 ;№ В ТАБЛИЦЕ
Q333=+0 ;ОПОРНАЯ ТОЧКА
Q303=+1 ;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
