Циклы обработки: нарезание резьбы / резьбофрезерование
4.8
РЕЗЬБОФРЕЗЕРОВАНИЕ СВЕРЛЕНИЕМ (Цикл 264, DIN/ISO:
G264)
4
126
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

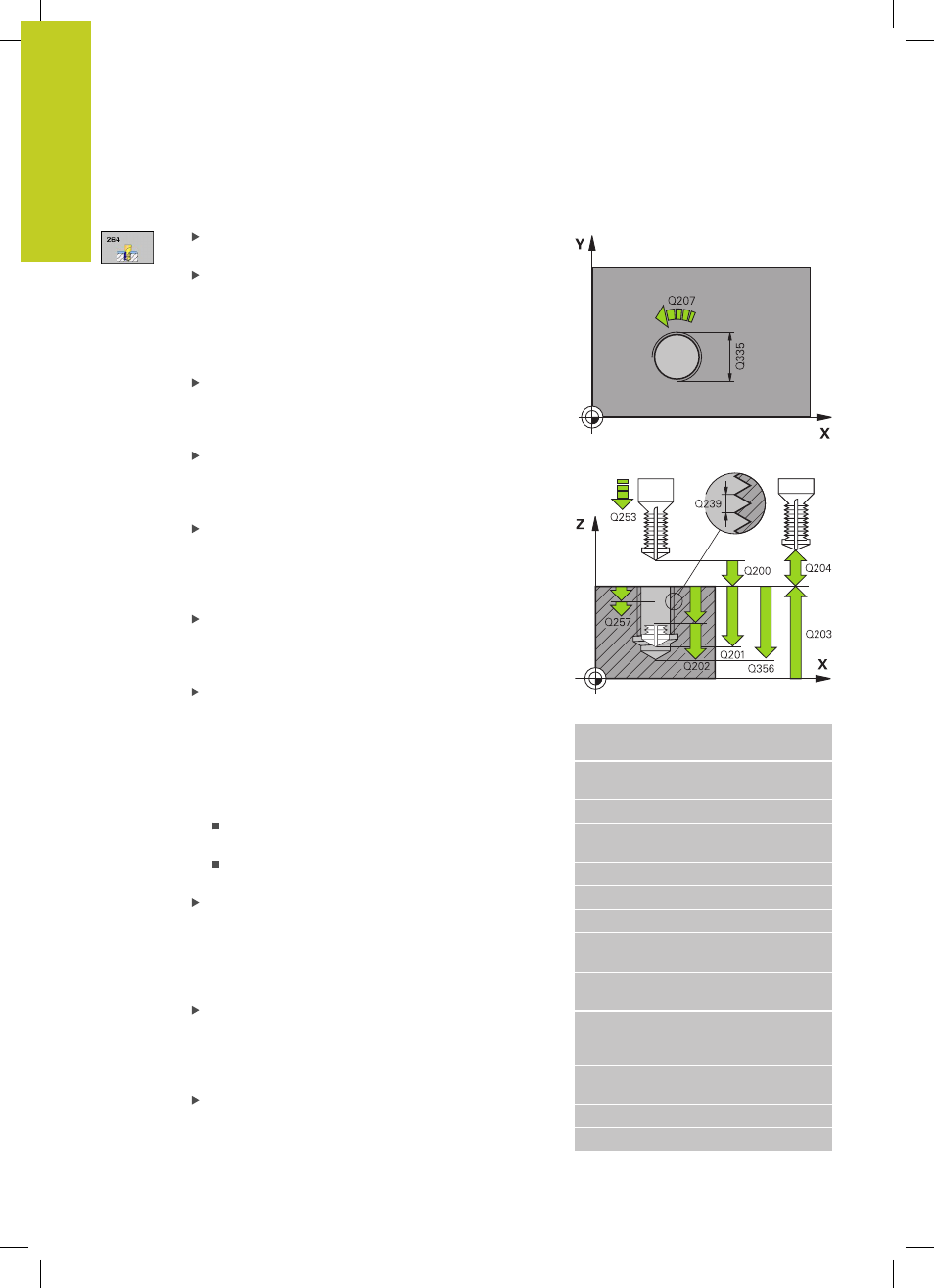

Параметры цикла
Заданный диаметр
Q335: диаметр резьбы.
Диапазон ввода: от 0 до 99999,9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+
= правая резьба
–
= левая резьба Диапазон ввода от -99.9999 до
99.9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Глубина сверления
Q356: (в инкрементах):
расстояние между поверхностью заготовки и
дном отверстия. Диапазон ввода от -99999.9999
до 99999.9999
Подача предварительного позиционирования
Q253: скорость перемещения инструмента
при врезании в заготовку или при выходе из
заготовки в мм/мин Диапазон ввода: от 0 до
99999,9999 или через FMAX, FAUTO
Вид фрезерования
Q351: Вид фрезерования при
M3
+1
= фрезерование при подаче
–1
= фрезерование против подачи
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Параметр "Глубина" не обязательно
должен быть кратен параметру "Глубина
врезания". Диапазон ввода: от 0 до 99999,9999
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
Расстояние опережения сверху
Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент на текущую
глубину врезания после вывода из отверстия.
Диапазон ввода: от 0 до 99999,9999
Глубина сверления до ломки стружки
Q257 (в
инкрементах): врезание, после которого система
ЧПУ производит ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода:
от 0 до 99999,9999
Отвод при ломке стружки
Q256 (в
инкрементах): значение, на которое ЧПУ отводит
инструмент при ломке стружки. Диапазон ввода
от 0.1000 до 99999.9999
Кадры УП
25 CYCL DEF 264 ФРЕЗЕРОВАНИЕ
СВЕРЛИЛЬНОЙ РЕЗЬБЫ
Q335=10
;ТРЕБУЕМЫЙ
ДИАМЕТР
Q239=+1.5
;ШАГ
Q201=-16
;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q356=-20
;ГЛУБИНА СВЕРЛЕНИЯ
Q253=750
;ПОДАЧА ПРЕДПОЗИЦ.
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q202=5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q258=0.2
;ПРЕДВАРИТЕЛЬНОЕ
РАССТОЯНИЕ
Q257=5
;ГЛУБИНА СВЕРЛЕНИЯ
ПРИ ЛОМАНИИ
СТРУЖКИ
Q256=0.2
;ОТВОД ПРИ ЛОМАНИИ
СТРУЖКИ
Q358=+0
;ГЛУБИНА С ТОРЦА
Q358=+0
;СДВИГ С ТОРЦА
