НАРЕЗАНИЕ РЕЗЬБЫ С ЛОМАНИЕМ СТРУЖКИ (Цикл 209, DIN/
ISO: G209)
4.4
4
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
113

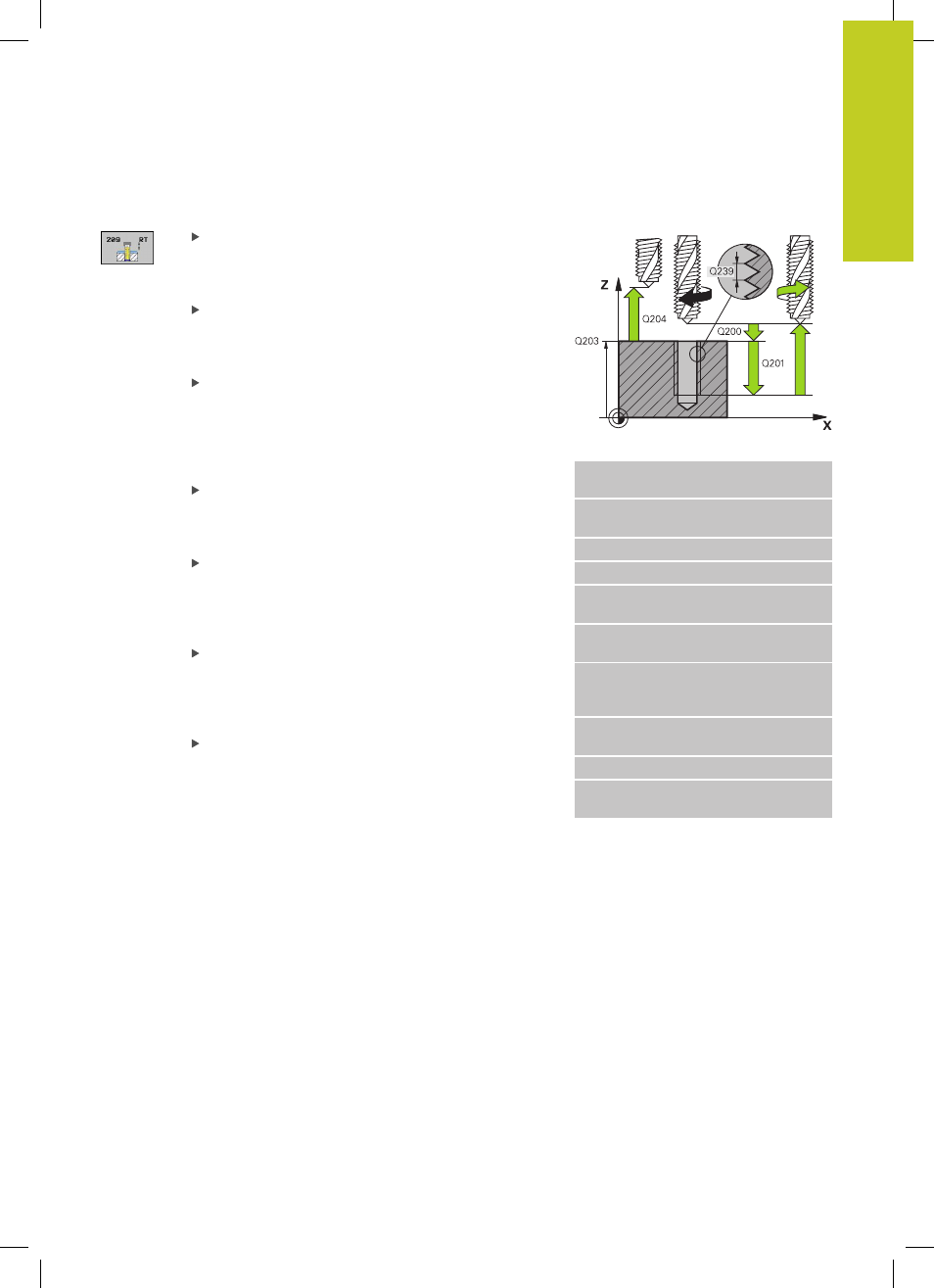

Параметры цикла
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Шаг резьбы
Q239: шаг резьбы. Символ
определяет направление резьбы - вправо или
влево:
+ = правая резьба
– = левая резьба Диапазон ввода от -99.9999 до
99.9999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода: от 0 до 99999,9999
Глубина сверления до ломки стружки
Q257 (в
инкрементах): врезание, после которого система
ЧПУ производит ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода:
от 0 до 99999,9999
Обратный ход при ломке стружки
Q256:
система ЧПУ умножает уклон Q239 на введенное
значение и перемещает инструмент при ломке
стружки назад на рассчитанное значение. Если
вводится значение Q256 = 0, ЧПУ полностью
выходит из высверленного отверстия для
того, чтобы можно было удалить стружку (на
безопасное расстояние). Диапазон ввода от
0.1000 до 99999.9999
Кадры УП
26 CYCL DEF 209 НАР.ВН.РЕЗЬБЫ
ЛОМАНИЕ СТРУЖКИ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q257=5 ;ГЛУБИНА СВЕРЛЕНИЯ
ПРИ ЛОМАНИИ
СТРУЖКИ
Q256=+25 ;ОТВОД ПРИ ЛОМАНИИ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФИЦИЕНТ
ЧАСТОТЫ ВРАЩЕНИЯ
