HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Инструкция (Страница 144)

Циклы обработки: фрезерование карманов / островов / канавок
5.2 ПРЯМОУГОЛЬНЫЙ КАРМАН (Цикл 251, DIN/ISO: G251)
5
144
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

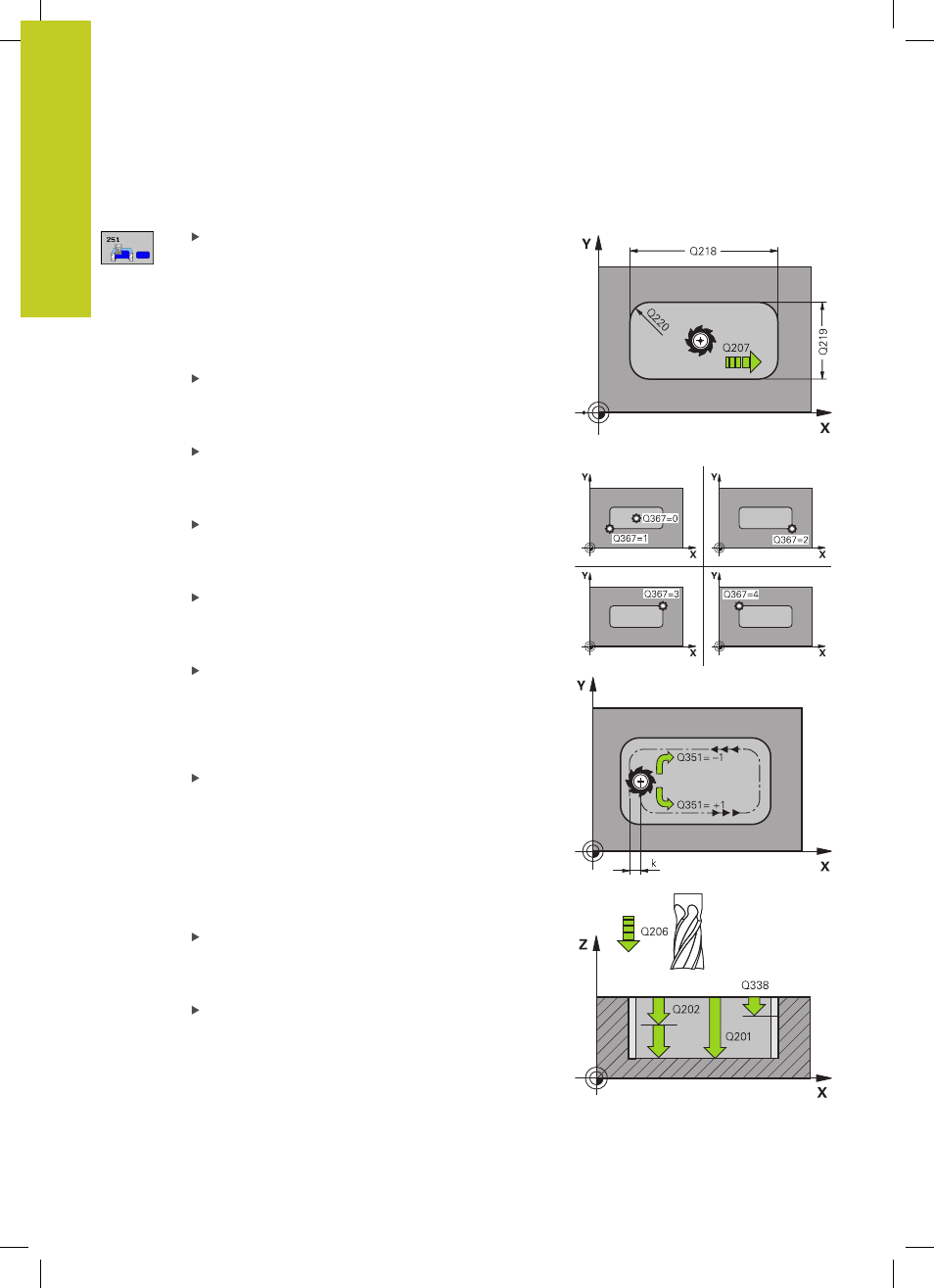

Параметры цикла
Объем обработки (0/1/2) Q215: Установить
объем обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка
параметры сторона и глубина чистовой
обработки применяются только, если определен
припуск под чистовую обработку (Q368, Q369)
Длина 1-й стороны
Q218 (в приращениях):
длина кармана параллельно главной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
Длина 2-й стороны
Q219 (в приращениях):
длина кармана параллельно вспомогательной
оси плоскости обработки. Диапазон ввода: от 0
до 99999,9999
Радиус угла
Q220: радиус угла кармана. Если
значение не задано, ЧПУ присваивает радиусу
углов значение, равное радиусу инструмента.
Диапазон ввода от 0 до 99999,9999
Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск
на чистовую обработку в плоскости обработки.
Диапазон ввода: от 0 до 99999,9999
Положение при повороте
Q224 (абсолютно):
угол, на который поворачивается деталь в
процессе всей обработки Центр вращения лежит
в точке, в которой находится инструмент при
вызове цикла. Диапазон ввода от -360,0000 до
360,0000
Положение кармана
Q367: Положение кармана
по отношению к положению инструмента при
вызове цикла:
0 : Положение инструмента = середина кармана
1 : Положение инструмента = левый нижний угол
2 : Положение инструмента = правый нижний угол
3 : Положение инструмента = правый верхний
угол
4 : Положение инструмента = левый верхний угол
Перемещение при фрезеровании Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Вид фрезерования
Q351: Вид фрезерования при
M3
+1 = фрезерование при подаче
–1 = фрезерование против подачи
PREDEF : ЧПУ использует значение из GLOBAL
DEF
