ОПОРНАЯ ТОЧКА ВНУТРЕННИЙ КРУГ (Цикл 412, DIN/ISO: G412) 16.6
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
459
16.6
ОПОРНАЯ ТОЧКА ВНУТРЕННИЙ
КРУГ (Цикл 412, DIN/ISO: G412)
Ход цикла

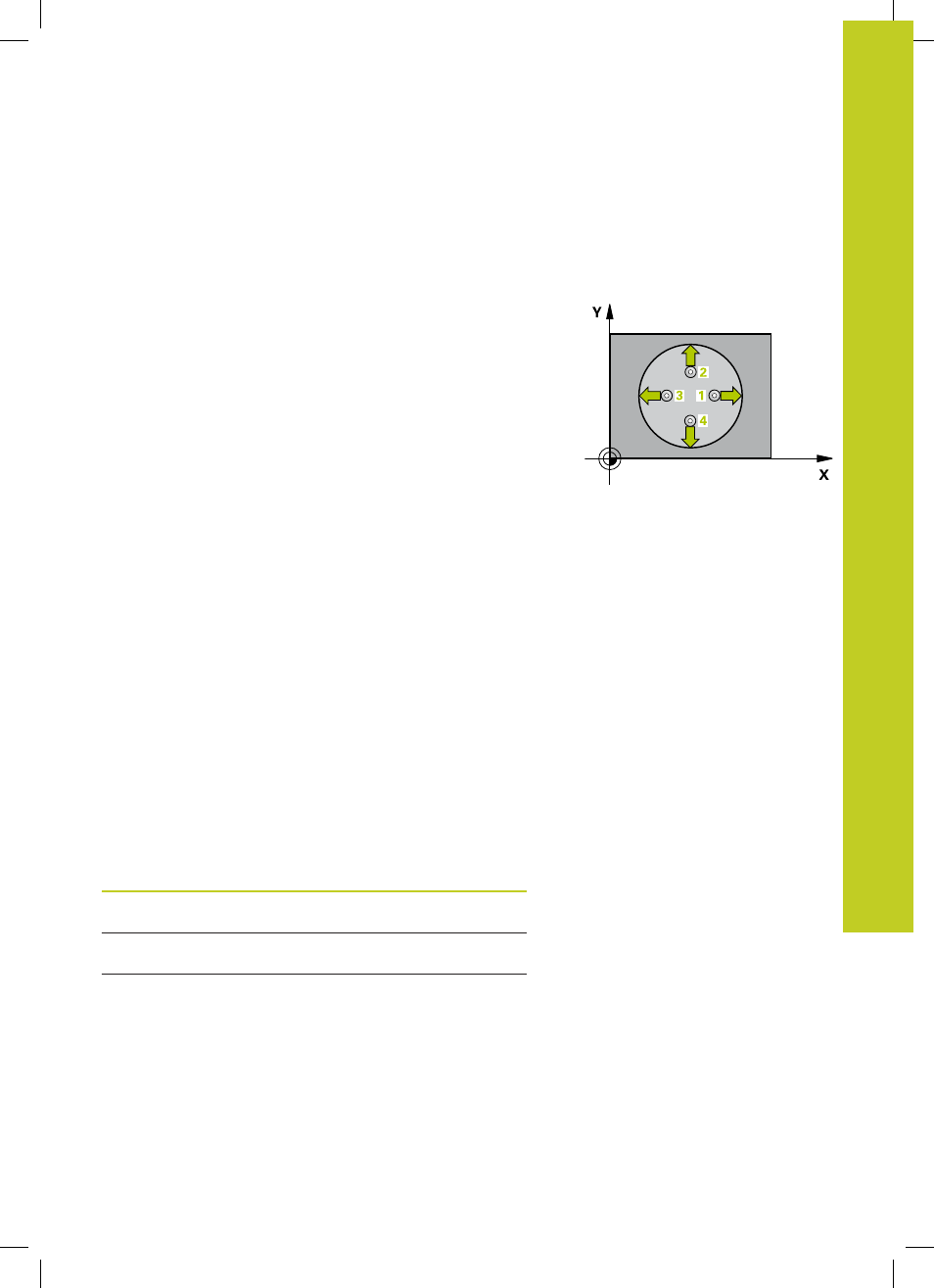

Цикл измерительного щупа 412 определяет центр круглого
кармана и устанавливает его как точку привязки. По выбору
система ЧПУ может записывать этот центр в таблицу нулевых
точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 410) в точке измерения
1
. ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
). ЧПУ автоматически определяет направление измерения,
в зависимости от запрограммированного начального угла
3 Затем зонд перемещается круговым движением
либо на высоту измерения либо к следующей точке
контактирования
2
а потом выполняет следующую
операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а
затем к точке контактирования
4
и осуществляет там третью
и четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку
в зависимости от параметров цикла Q303 и Q305 (смотри
"Общие черты всех циклов измерительных щупов при
установке точки привязки", Стр. 439) и записывает факт-
значения в представляемых ниже параметрах Q
6 При необходимости отдельным измерением ЧПУ также
определяет точку привязки по оси измерительного щупа
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
