ПОВОРОТ ПЕРПЕНДИКУЛЯРНОЕ ВРЕЗАНИЕ, РАСШИРЕННЫЙ
(Цикл 824, DIN/ISO: G824)
13.14
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
339
Параметры цикла
Объем обработки
Q215: Установить объем
обработки:
0
: черновая и чистовая обработка
1
: только черновая обработка
2
: только чистовая обработка на чистовой
размер
3
: только чистовая обработка на припуск
Безопасное расстояние
Q460 (в инкрементах):
расстояние для движения отвода и
предварительного позиционирования
Диаметр начала контура
Q491: Координата
на оси Х начальной точки для хода врезания
(диаметр)
Начало контура по Z
Q492: Координата на оси Z
начальной точки для хода врезания
Диаметр конца контура
Q493: X-координата
конечной точки контура (данные диаметра)
Конец контура по Z
Q494: Координата по оси Z
точки конца контура
Угол уклона
Q495: угол, под которым
расположен уклон врезания. Углом привязки
является параллельная оси вращения прямая.
Тип начального элемента
Q501: Установить
тип элемента в начале контура (краевая
поверхность):
0
: нет дополнительных элементов
1
: Элемент - фаза
2
: Элемент - радиус
Размер начального элемента
Q502: размер
начального элемента (участок фаски)
Радиус угла контура
Q500: радиус внутреннего
угла контура. Если радиус не задан, то создается
радиус режущей пластины.
Тип конечного элемента
Q503: Установить
тип элемента в конце контура (торцевая
поверхность):
0
: нет дополнительных элементов
1
: Элемент - фаза
2
: Элемент - радиус
Размер конечного элемента
Q504: размер
конечного элемента (участок фаски)
Максимальная глубина резания
Q463:
максимальная подача на врезание в аксиальном
направлении. Подача распределяется
равномерно, чтобы не оставалось следов от
шлифования.
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Q460

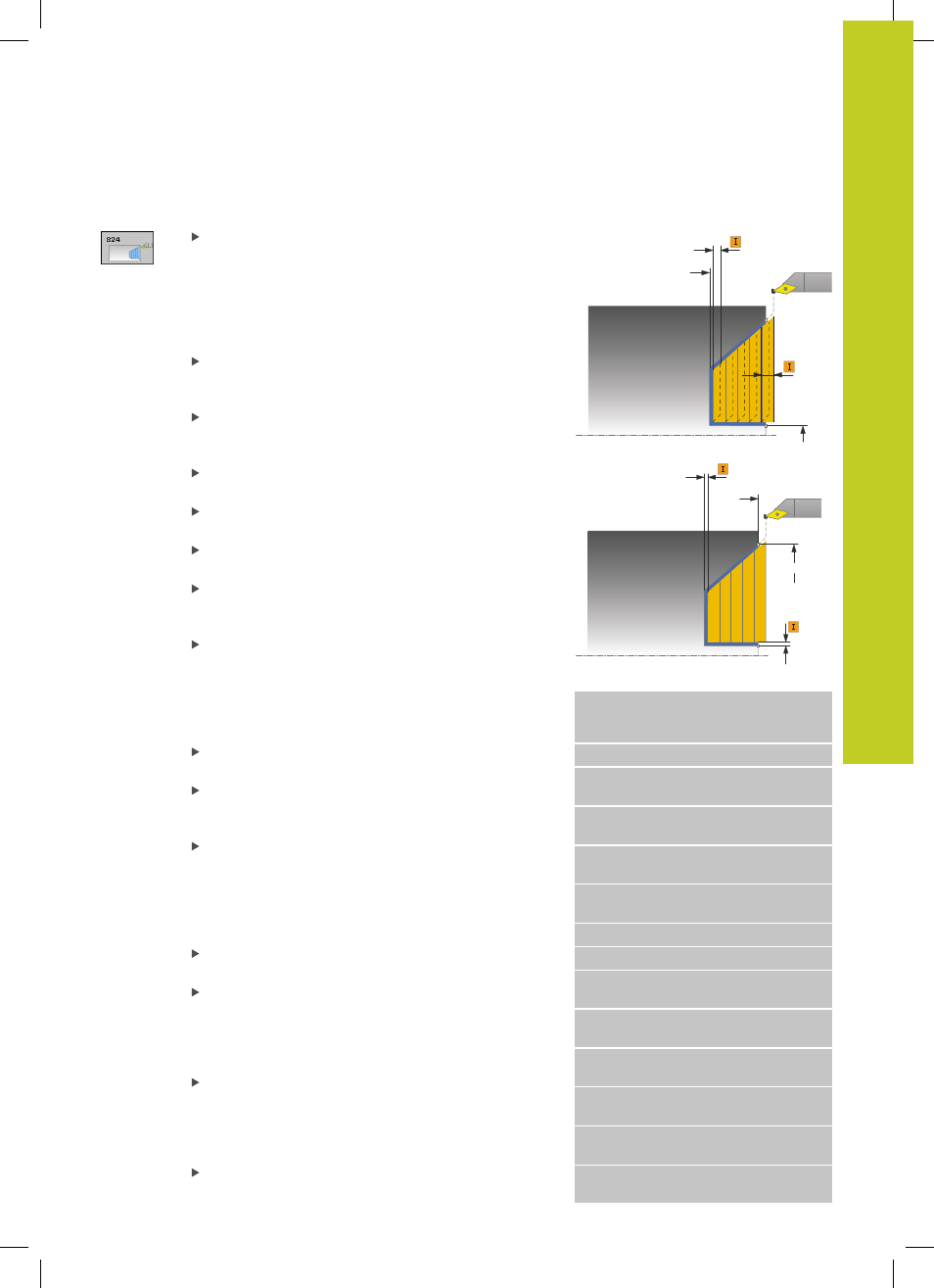

Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
Кадры УП
11 CYCL DEF 824 ПОПЕРЕЧНОЕ
ТОКАРНОЕ ВРЕЗАНИЕ,
РАСШИРЕННЫЙ
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q491=+75
;ДИАМЕТР НАЧАЛА
КОНТУРА
Q492=+0
;НАЧАЛО КОНТУРА ПО
Z
Q493=+20
;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-10
;КОНЕЦ КОНТУРА ПО Z
Q495=+70
;УГОЛ УКЛОНА
Q501=+1
;ТИП НАЧАЛЬНОГО
ЭЛЕМЕНТА
Q502=+0.5
;РАЗМЕР НАЧАЛЬНОГО
ЭЛЕМЕНТА
Q500=+1.5
;РАДИУС УГЛА
КОНТУРА
Q496=+0
;УГОЛ ПЛОСКОЙ
ПОВЕРХНОСТИ
Q503=+1
;ТИП КОНЕЧНОГО
ЭЛЕМЕНТА
Q504=+0.5
;РАЗМЕР КОНЕЧНОГО
ЭЛЕМЕНТА
