ОПОРНАЯ ТОЧКА ВНЕШНИЙ ПРЯМОКУГОЛЬНИК (Цикл 411, DIN/
ISO: G411)
16.5
16
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
457

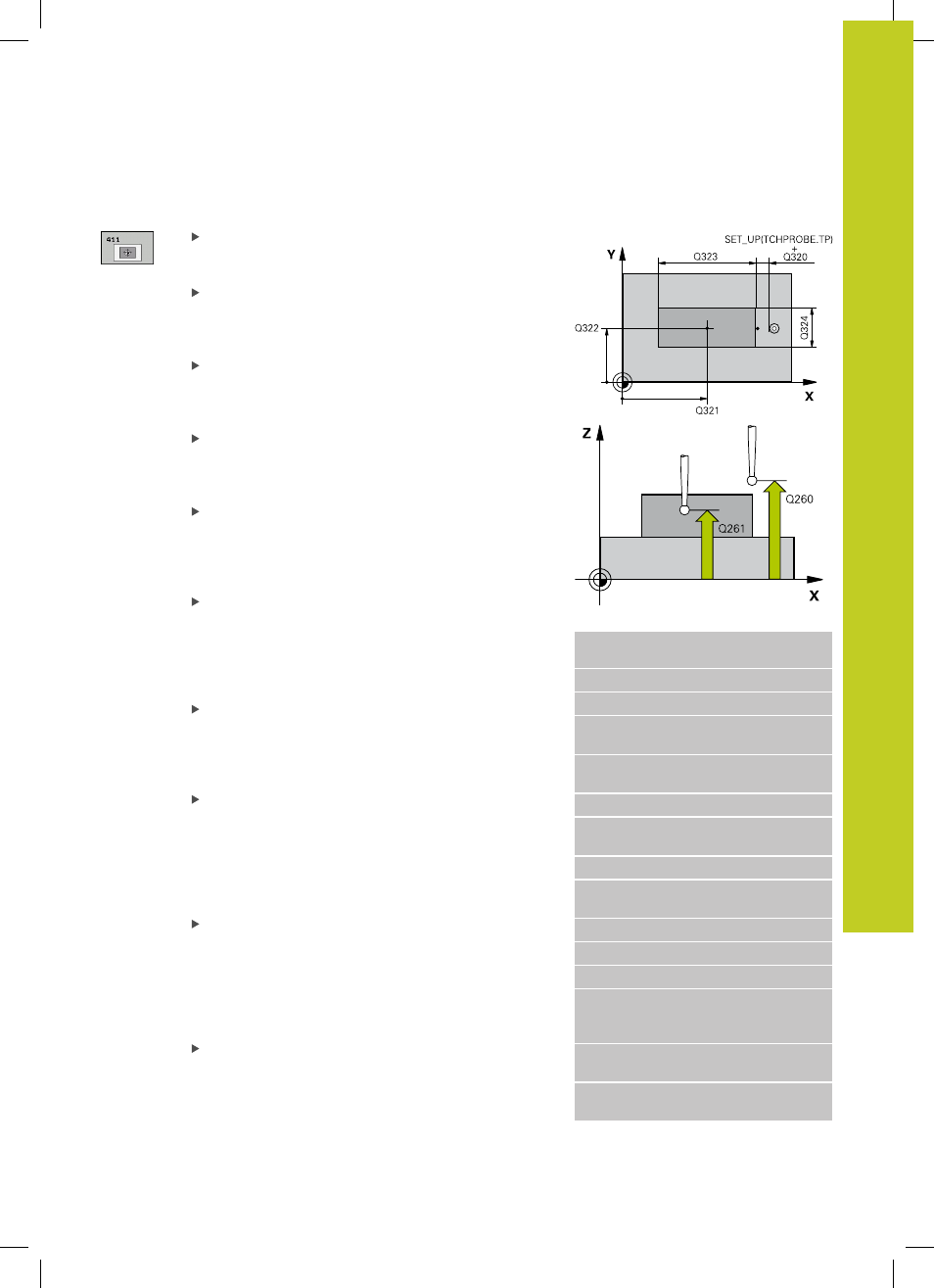

Параметры цикла
Центр по 1 оси
Q321 (абсолютный): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q322 (абсолютный): центр
цапфы по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Длина 1-й стороны
Q323 (в приращениях):
длина острова параллельно главной оси
плоскости обработки. Диапазон ввода от 0 до
99999.9999
Длина 2-й стороны
Q324 (в приращениях):
длина острова параллельно вспомогательной
оси плоскости обработки. Диапазон ввода от 0 до
99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0
: Перемещение между точками измерения на
высоте измерения
1
: Перемещение между точками измерения на
определенной высоте
Номер нулевой точки в таблице
Q305: задает
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координаты
центра цапфы. При вводе Q305=0 ЧПУ задает
индикацию так, что новая точка привязки
находится в центре острова. Диапазон ввода от 0
до 2999
Новая точка привязки на главной оси
Q331
(абсолютная): координата на главной оси,
по которой система ЧПУ должна установить
определенный центр острова. Базовая
настройка = 0. Диапазон ввода от -99999,9999 до
99999,9999
Кадры УП
5 TCH PROBE 411 ТОЧКА ПРИВЯЗКИ К
ЦЕНТРУ ПРЯМОУГ. ОСТРОВА
Q321=+50
;СЕРЕДИНА 1-ОЙ ОСИ
Q322=+50
;СЕРЕДИНА 2-ОЙ ОСИ
Q323=60
;ДЛИНА 1-ОЙ
СТОРОНЫ
Q324=20
;ДЛИНА 2-ОЙ
СТОРОНЫ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20
;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q305=0
;№ В ТАБЛИЦЕ
Q331=+0
;ОПОРНАЯ ТОЧКА
Q332=+0
;ОПОРНАЯ ТОЧКА
Q303=+1
;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Q381=1
;КОНТАКТИРОВАТЬ
ОСЬ ЗОНДА
Q382=+85
;1. KO.ДЛЯ ОСИ
ЗОНДА
