Работать с циклами обработки 2.1
2
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
51

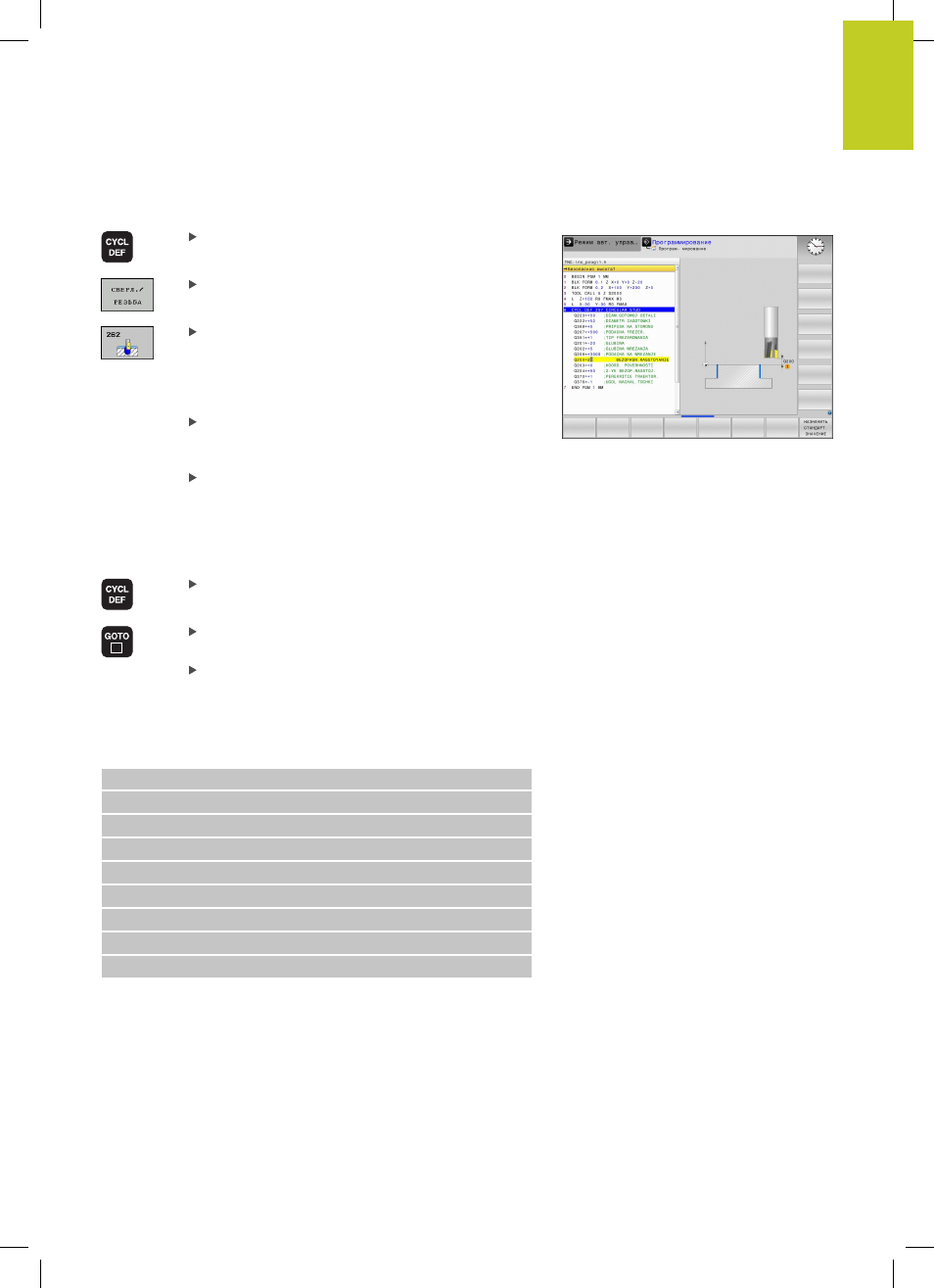

Определение цикла с помощью клавиш Softkey
На панели Softkey отображаются различные
группы циклов
Выберите группу циклов, например, циклы
сверления
Система ЧПУ откроет диалог и запросит все
необходимые значения; одновременно ЧПУ
отобразит в правой части экрана график, в
котором вводимые параметры подсвечены
ярким светом.
Введите все запрашиваемые системой ЧПУ
параметры, каждый раз подтверждая ввод
клавишей ENT
Система ЧПУ закроет диалоговое окно после
того, как все необходимые данные будут
введены
Определение цикла при помощи функции GOTO
Панель перепрограммируемых клавиш
отображает разные группы циклов
ЧПУ откроет окно выбора smartSelect со
списком циклов
Выберите с помощью клавиш со стрелками
желаемый цикл. Система ЧПУ откроет
диалоговое окно цикла, как было описано
выше.
Примеры NC-кадров
7 CYCL DEF 200 SWERLENIJE
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q202=5 ;ГЛУБИНА ПОДВОДА НА ВРЕЗАНИЕ
Q210=0 ;В.ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0 ;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
