ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ЛИНИЯХ (Цикл 221, DIN/ISO: G221)
6.3
6
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
181
6.3
ТОЧЕЧНЫЙ ОБРАЗЕЦ НА ЛИНИЯХ
(Цикл 221, DIN/ISO: G221)
Ход цикла

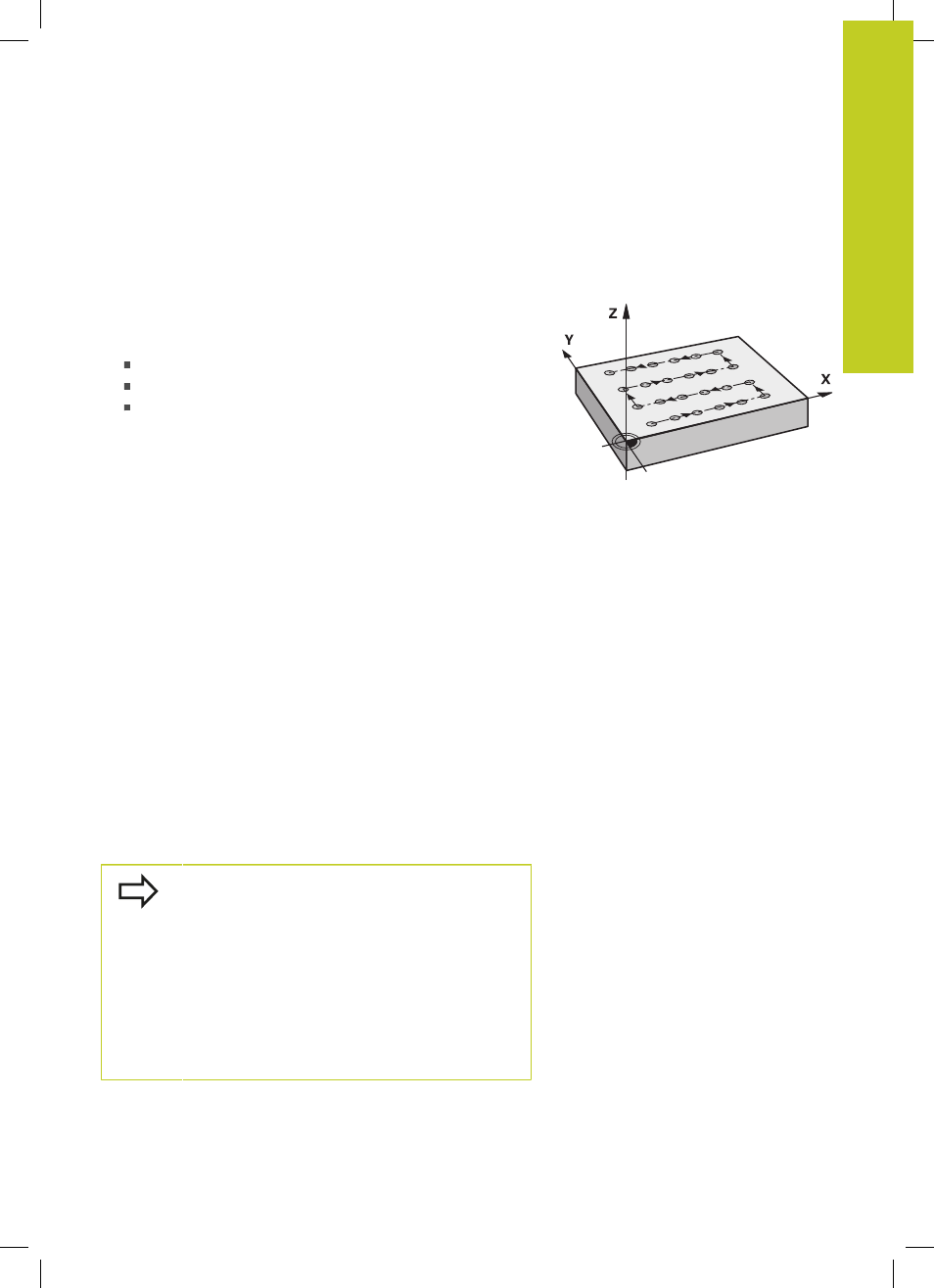

1 УЧПУ позиционирует инструмент на ускоренной передачи от
актуальной позиции на точку старта первой обработки.
Последовательность:
2. подвод на 2-е безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над
поверхностью заготовки (ось шпинделя)
2 С этого положения УЧПУ отрабатывает определенный в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент в положительном
направлении главной си на точку старта следующего
прохода; инструмент находится при этом на безопасном
расстоянии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока не будут
отработаны все проходы на первой строке; инструмент
стоит на последней точке первой строки
5 После этого УЧПУ перемещает инструмент к последней
точке второй строки и выполняет там обработку
6 Оттуда УЧПУ позиционирует инструмент в отрицательном
направлении главной оси на точку старта следующего
прохода
7 Эта операция (6) повторяется, пока не будут отработаны
все проходы второй строки
8 Затем УЧПУ перемещает инструмент на точку старта
следующей строки
9 Маятниковым движением отрабатываются все дальние
строки
Учитывайте при программировании!
Цикл 221 является DEF-активным, что означает,
что цикл 221 автоматически вызывает цикл
обработки, заданный в последний раз.
Если используется один из циклов обработки
с 200 по 209 или с 251 по 267 в комбинации с
циклом 221, то значения безопасного расстояния,
поверхности заготовки и 2-го безопасного
расстояния берутся из цикла 221.
Если используется цикл 254 Круглая канавка
в комбинации с циклом 221, 0-ое положение
канавки не допускается.
