17.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (Цикл 421, DIN/ISO: G421)
17
514
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

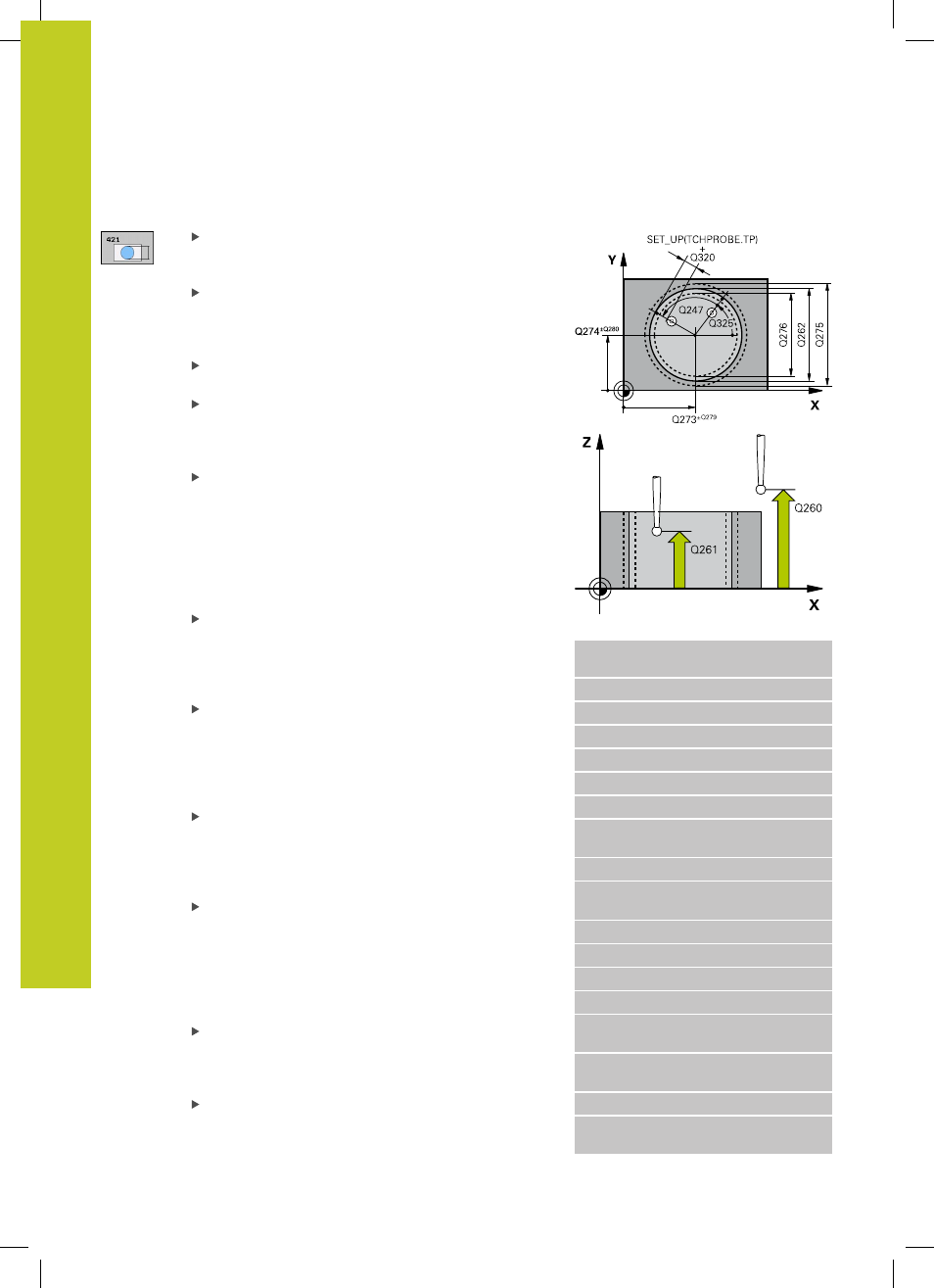

Параметры цикла
Центр по 1 оси Q273 (абсолютный): центр
окружности по главной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Центр по 2 оси
Q274 (абсолютный): центр
отверстия по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Заданный диаметр
Q262: введите диаметр
отверстия. Диапазон ввода от 0 до 99999.9999
Начальный угол
Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360.000
до 360.000
Шаг угла
Q247 (в приращениях): угол между
двумя точками измерения, знак перед шагом
угла задает направление вращения (- = по
часовой стрелке), в котором измерительный щуп
перемещается к следующей точке измерения.
Если необходимо измерить дугу окружности, то
программируйте шаг угла менее 90°. Диапазон
ввода от -120.000 до 120.000
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Переместите на определенную высоту
Q301:
Определите, как система контактов должна
перемещаться между точками измерения:
0 : Перемещение между точками измерения на
высоте измерения
1 : Перемещение между точками измерения на
определенной высоте
Максимальный размер отверстия
Q275:
наибольший разрешенный диаметр отверстия
(круглого кармана). Диапазон ввода от 0 до
99999.9999
Минимальный размер отверстия
Q276:
наименьший разрешенный диаметр отверстия
(круглого кармана). Диапазон ввода от 0 до
99999.9999
Кадры УП
5 TCH PROBE 421 ИЗМЕРЕНИЕ
ОТВЕРСТИЯ
Q273=+50 ;ЦЕНТР 1. ОСИ
Q274=+50 ;ЦЕНТР 2. ОСИ
Q262=75 ;ЗАДАННЫЙ ДИАМЕТР
Q325=+0 ;УГОЛ СТАРТА
Q247=+60 ;ШАГ УГЛА
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=1 ;ПЕРЕМЕЩЕНИЕ НА
БЕЗ.ВЫСОТУ
Q275=75,12 ;МАКС.РАЗМЕР
Q276=74,95 ;МИН.РАЗМЕР
Q279=0,1 ;ДОПУСК 1.ЦЕНТР
Q280=0,1 ;ДОПУСК 2.ЦЕНТР
Q281=1 ;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q309=0 ;PGM-СТОП ПРИ
ОШИБКЕ
Q330=0 ;ИНСТРУМЕНТ
Q423=4 ;КОЛИЧЕСТВО ТОЧЕК
ИЗМЕРЕНИЯ
