16.14 Пример: Установка точки привязки в центр сегмента круга и
верхней грани детали
16
494
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

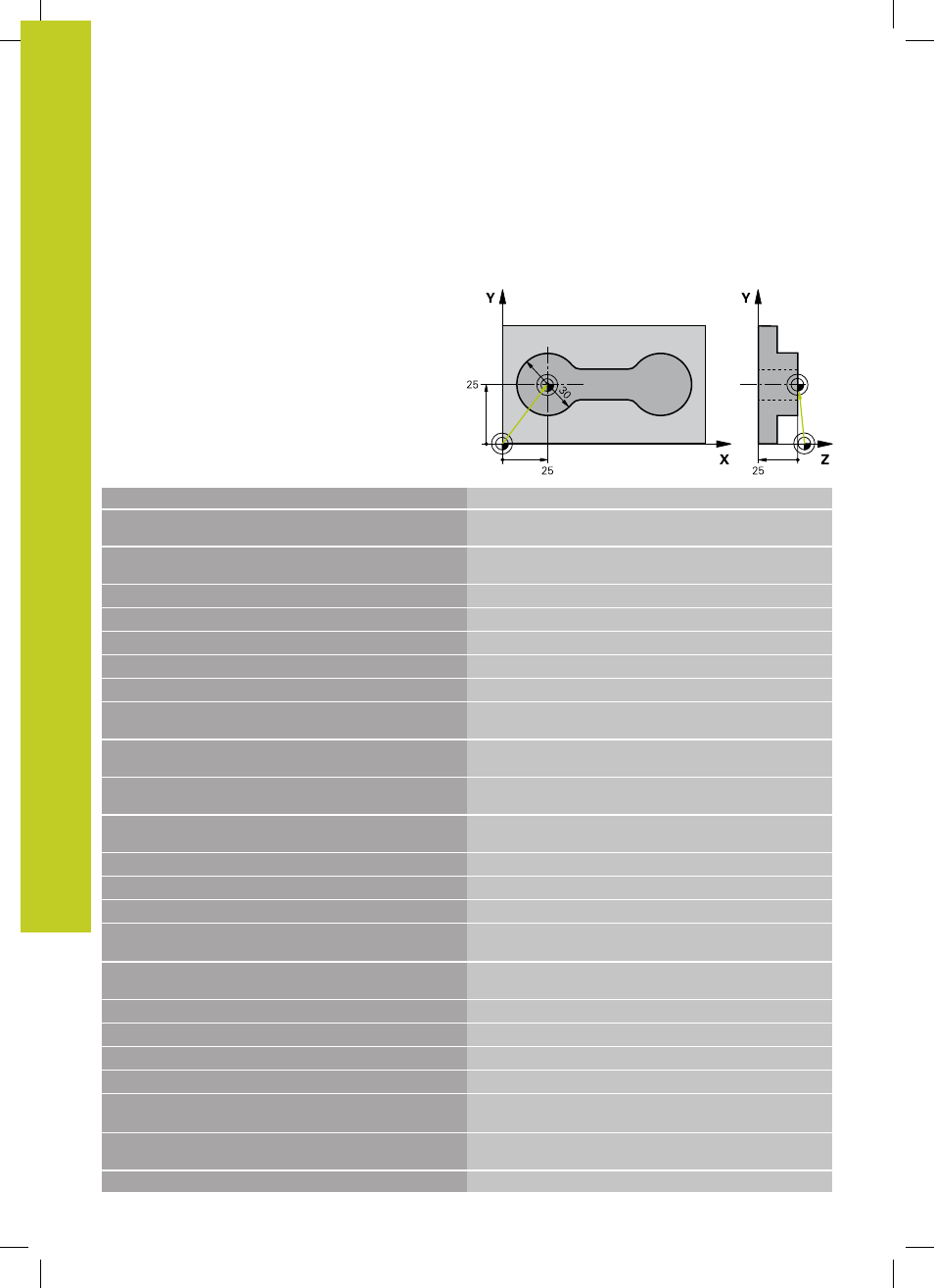

16.14 Пример: Установка точки привязки
в центр сегмента круга и верхней
грани детали
0 BEGIN PGM CYC413 MM
1 TOOL CALL 69 Z
Вызвать инструмент 0 для установки оси
измерительного щупа
2 TCH PROBE 413 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
КРУГЛОГО ОСТРОВА
Q321=+25 ;СЕРЕДИНА 1-ОЙ ОСИ Центр окружности: координата X
Q322=+25 ;СЕРЕДИНА 2-ОЙ ОСИ Центр окружности: координата Y
Q262=30 ;ЗАДАННЫЙ ДИАМЕТР Диаметр окружности
Q325=+90 ;УГОЛ СТАРТА Угол в полярных координатах для 1-ой точки измерения
Q247=+45 ;ШАГ УГЛА Шаг угла для расчета точек измерения от 2 до 4
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Координата по оси измерительного щупа, в которой
осуществляется измерение
Q320=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ Безопасное расстояние дополнительно к колонке
SET_UP
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА Высота, на которой ось измерительного щупа может
перемещаться без столкновений
Q301=0 ;ПЕРЕМЕЩЕНИЕ НА БЕЗ.ВЫСОТУ Не перемещать на безопасную высоту между точками
измерения
Q305=0 ;№ В ТАБЛИЦЕ Установка индикации
Q331=+0 ;ОПОРНАЯ ТОЧКА Установка индикации по X в 0
Q332=+10 ;ОПОРНАЯ ТОЧКА Установка индикации по Y на 10
Q303=+0 ;ПЕРЕДАЧА РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
Без функции, так как следует установить индикацию
Q381=1 ;КОНТАКТИРОВАТЬ ОСЬ ЗОНДА Задание точки привязки также по оси измерительного
щупа
Q382=+25 ;1. KO.ДЛЯ ОСИ ЗОНДА X-координата точки измерения
Q383=+25 ;2-ОЕ КО ДЛЯ ОСИ ЗОНДА Y-координата точки измерения
Q384=+25 ;3-ОЕ КО ДЛЯ ОСИ ЗОНДА Z-координата точки измерения
Q333=+0 ;ОПОРНАЯ ТОЧКА Установка индикации по Z в 0
Q423=4 ;КОЛИЧЕСТВО ТОЧЕК
ИЗМЕРЕНИЯ
Измерение окружности за 4 измерительных хода
Q365=0 ;ВИД ПРОЦЕССА Перемещение по круговой траектории между точками
измерения
3 CALL PGM 35K47 Вызов обрабатывающей программы
