РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через два отверстия
(Цикл 402, DIN/ISO: G402)
15.4
15
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
423
15.4 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ через два отверстия
(Цикл 402, DIN/ISO: G402)
Ход цикла

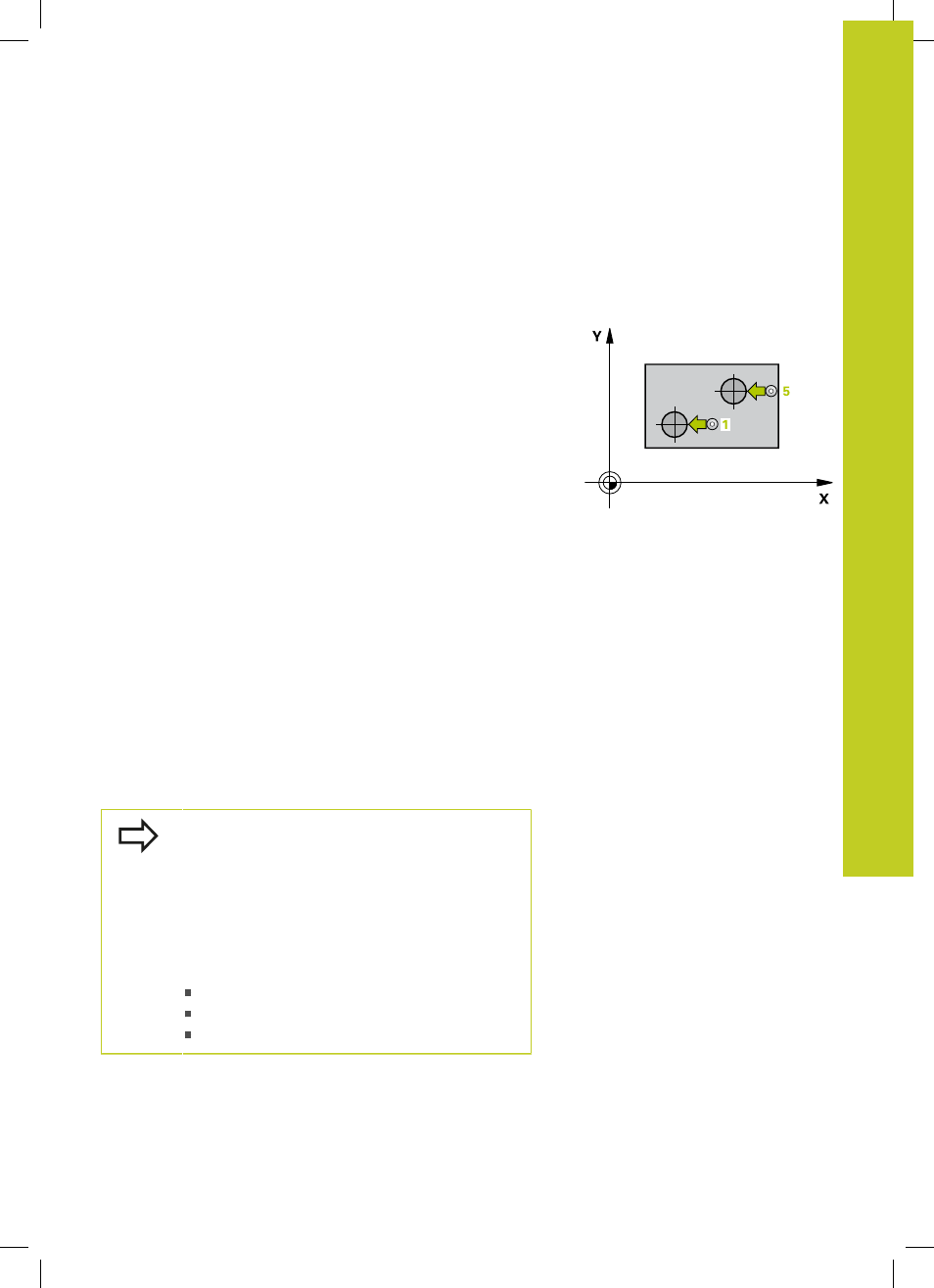

Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между
главной осью плоскости обработки и прямой, соединяющей
центры островов. С помощью функции разворота плоскости
обработки ЧПУ компенсирует вычисленное значение. При
желании можно компенсировать измеренный угол путем
поворота круглого стола.
1 ЧПУ позиционирует измерительный щуп на ускоренном
ходу (значение из колонки FMAX) с использованием
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 410) в точку измерения 1
первого острова
2 Затем зонд перемещается на заданную высоту измерения
1 и путем четырехкратного контактирования определяет
первый центр цапфы. Между смещенными на 90° точками
измерения щуп перемещается по дуге окружности
3 Потом щуп перемещается обратно на безопасное
расстояние и позиционируется в точке касания 5 второй
цапфы
4 Затем зонд перемещается на заданную высоту измерения
2 и путем четырехкратного контактирования определяет
второй центр острова
5 Потом УЧПУ позиционирует зонд обратно на безопасную
высоту и осуществляет установленный поворот фона
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот
плоскости обработки в начале цикла.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси
вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
