Циклы измерительных щупов: автоматическая установка точек
привязки
16.13 ОПОРНЫЕ ТОЧКИ ОТДЕЛЬНОЙ ОСИ (Цикл 419, DIN/ISO: G419)
16
492
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

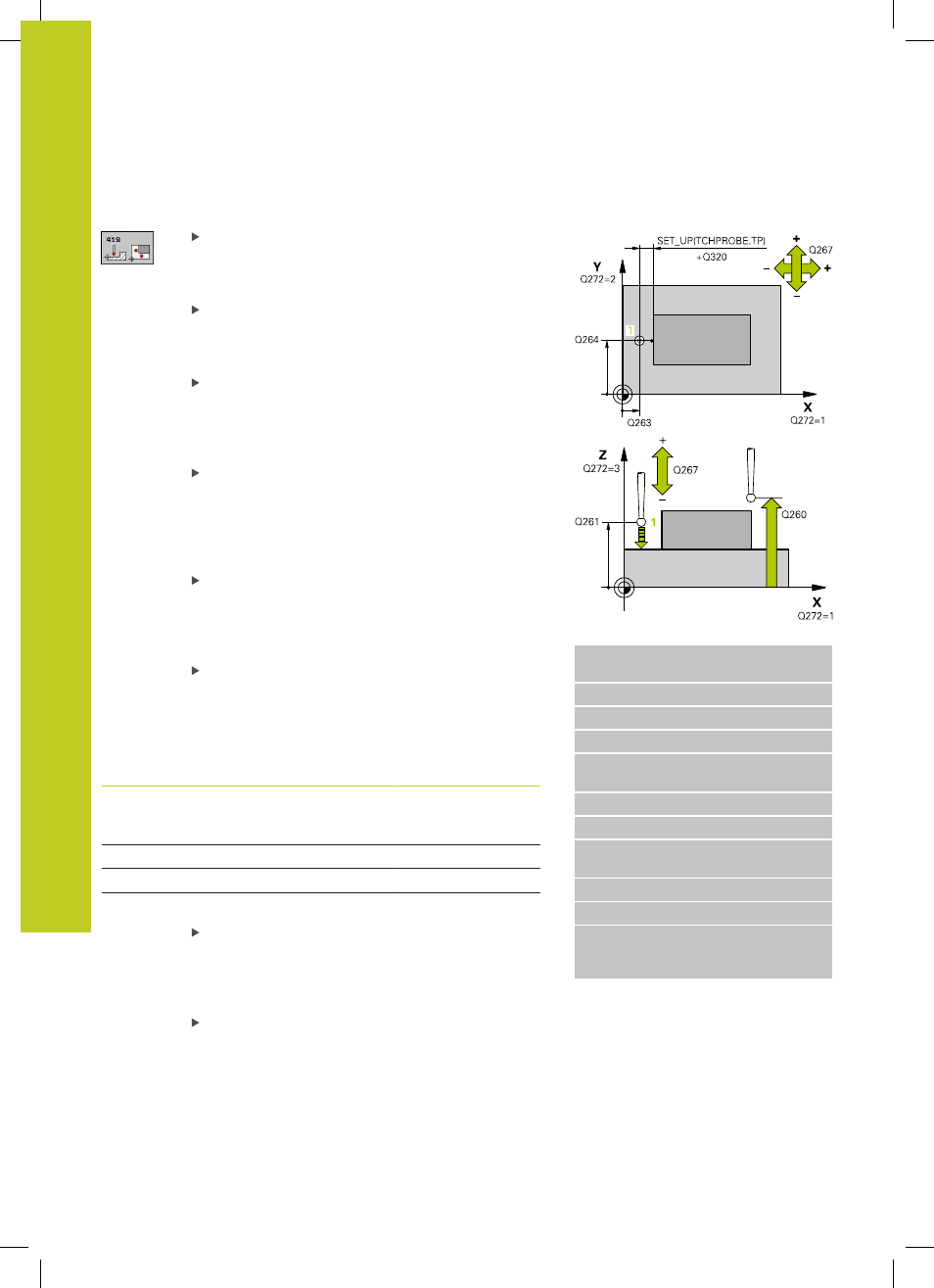

Параметры цикла
1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Высота измерения по оси щупа
Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения (1...3: (1=главная ось)
Q272:
ось, в которой должно производиться измерение:
1 : Главная ось = ось измерения
2 : Дополнительная ось = ось измерения
3 : Ось измерительного щупа = ось измерения
Назначение осей
Активная ось
измерительного
щупа: Q272 = 3
Соответствующая
главная ось:
Q272= 1
Соответствующая
вспомогательная
ось: Q272= 2
Z X Y
Y Z X
X Y Z
Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен подаваться к детали:
-1 : Перемещение в отрицательную сторону
+1 : Перемещение в положительную сторону
Номер нулевой точки в таблице Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
При вводе Q305=0 ЧПУ задает индикацию таким
образом, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0
до 2999
Кадры УП
5TCH PROBE 419 ТОЧКА ПРИВЯЗКИ К
КООРДИНАТЕ
Q263=+25 ;1. ТОЧКИ 1. ОСИ
Q264=+25 ;1. ТОЧКИ 2. ОСИ
Q261=+25 ;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q272=+1 ;ОСЬ ИЗМЕРЕНИЯ
Q267=+1 ;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q305=0 ;№ В ТАБЛИЦЕ
Q333=+0 ;ОПОРНАЯ ТОЧКА
Q303=+1 ;ПЕРЕДАЧА
РЕЗУЛЬТАТОВ
ИЗМЕРЕНИЯ
