Циклы обработки: нарезание резьбы / резьбофрезерование
4.11 Примеры программ
4
136
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
4.11 Примеры программ

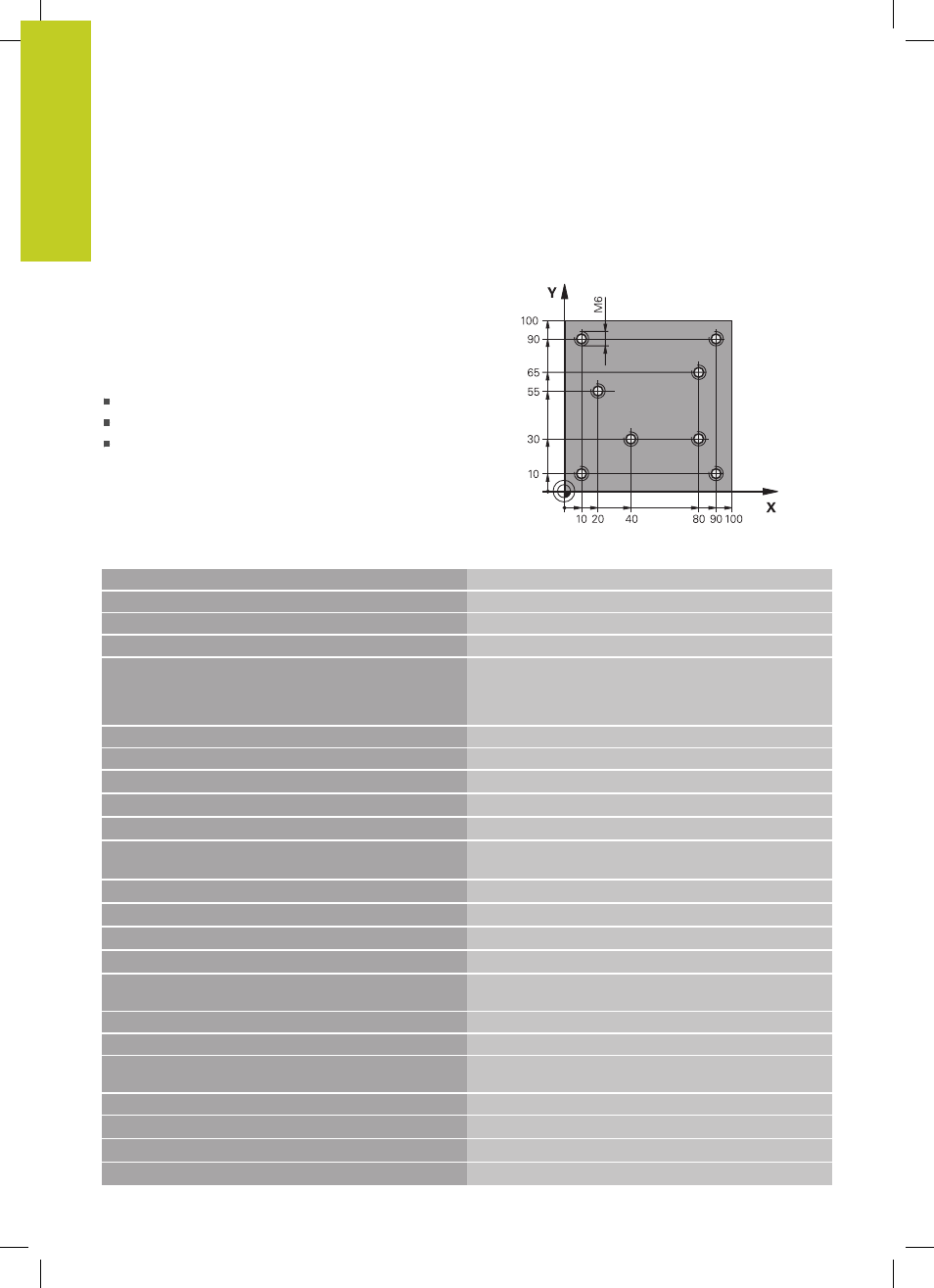

Пример: нарезание резьбы метчиком
Координаты сверления сохраняются в таблицу точек
TAB1.PNT и вызываются при помощи CYCL CALL PAT
Радиусы инструментов выбраны так, что все рабочие
шаги видны на тестовой графике.
Выполнение программы
Центровка
Сверление
Нарезание резьбы метчиком
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Вызов инструмента центровое сверло
4 L Z+10 R0 F5000 Подвод инструмента на безопасное расстояние
(запрограммируйте значение для F), ЧПУ выполняет
позиционирование на безопасное расстояние после
каждого цикла
5 SEL PATTERN “TAB1“ Определение таблицы точек
6 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла "Центровка"
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-2 ;ГЛУБИНА
Q206=150 ;F ПОДВОДА НА ГЛУБИНУ
Q202=2 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q210=0 ;ВРЕМЯ ОТВОДА ВВЕРХУ
Q203=+0 ;КООРДИНАТНАЯ ПЛОСКОСТЬ Обязательно введите 0, действует из таблицы точек
Q204=0 ;2-ОЕ БЕЗОПАСНОЕ РАССТ. Обязательно введите 0, действует из таблицы точек
Q211=0.2 ;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
10 CYCL CALL PAT F5000 M3 Вызов цикла в сочетании с точечной таблицей
TAB1.PNT, подача между точками: 5000 мм/мин
11 L Z+100 R0 FMAX M6 Отвод инструмента, смена инструмента
12 TOOL CALL 2 Z S5000 Вызов инструмента: сверло
13 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F
программируйте со значением)
14 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла "Сверление"
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-25 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
