ИЗМЕРЕНИЕ ВНЕШНЕГО РЕБРА (Цикл 426, DIN/ISO: G426) 17.10
17
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
531

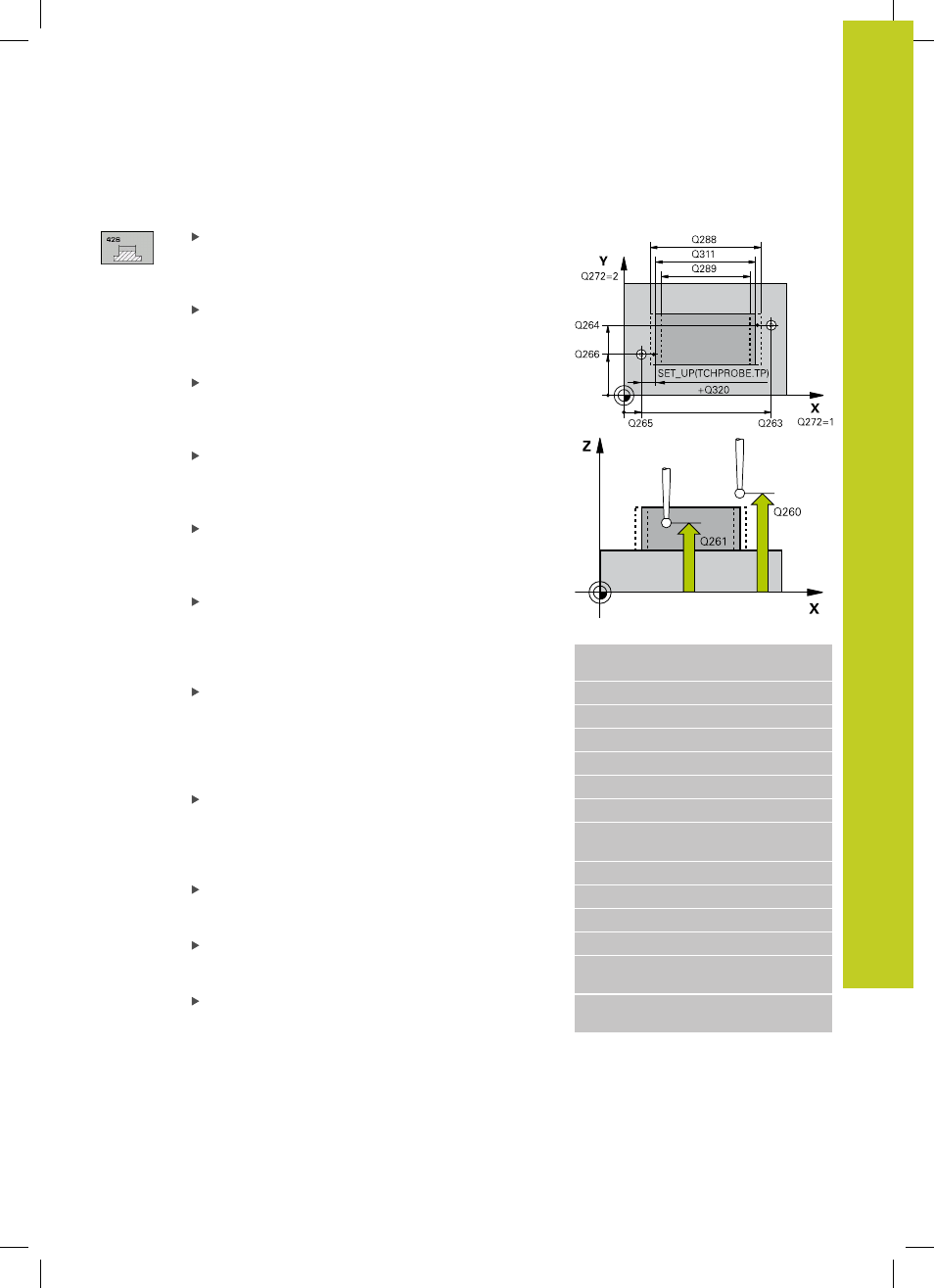

Параметры цикла
1 точка измерения по 1 оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
1 точка измерения по 2 оси
Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
2 точка измерения по 1 оси
Q265 (абсолютная):
координата второй точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999.9999 до 99999.9999
2 точка измерения по 2 оси
Q266 (абсолютная):
координата второй точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999.9999 до 99999.9999
Ось измерения
Q272: ось плоскости обработки,
в которой должно производиться измерение:
1 : Главная ось = ось измерения
2 : Дополнительная ось = ось измерения
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999.9999 до 99999.9999
Безопасное расстояние
Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон
ввода от 0 до 99999.9999
Безопасная высота
Q260 (абсолютная):
координата оси измерительного щупа, в
которой столкновение инструмента и заготовки
(зажимного приспособления) невозможно.
Диапазон ввода от -99999.9999 до 99999.9999
Заданная длина
Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999.9999
Максимальный размер
Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999.9999
Минимальный размер
Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999.9999
Кадры УП
5 TCH PROBE 426 ИЗМЕРЕНИЕ
МОСТИК НАРУЖИЕ
Q263=+50 ;1. ТОЧКИ 1. ОСИ
Q264=+25 ;1. ТОЧКА 2-ОЙ ОСИ
Q265=+50 ;2. ТОЧКА 1-ОЙ ОСИ
Q266=+85 ;2. ТОЧКА 2-ОЙ ОСИ
Q272=2 ;ОСЬ ИЗМЕРЕНИЯ
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q311=45 ;ЗАДАННАЯ ДЛИНА
Q288=45 ;МАКС.РАЗМЕР
Q289=44.95 ;МИН.РАЗМЕР
Q281=1 ;ПРОТОКОЛ
ИЗМЕРЕНИЯ
Q309=0 ;PGM-СТОП ПРИ
ОШИБКЕ
