Примеры программ 7.10
7
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
207

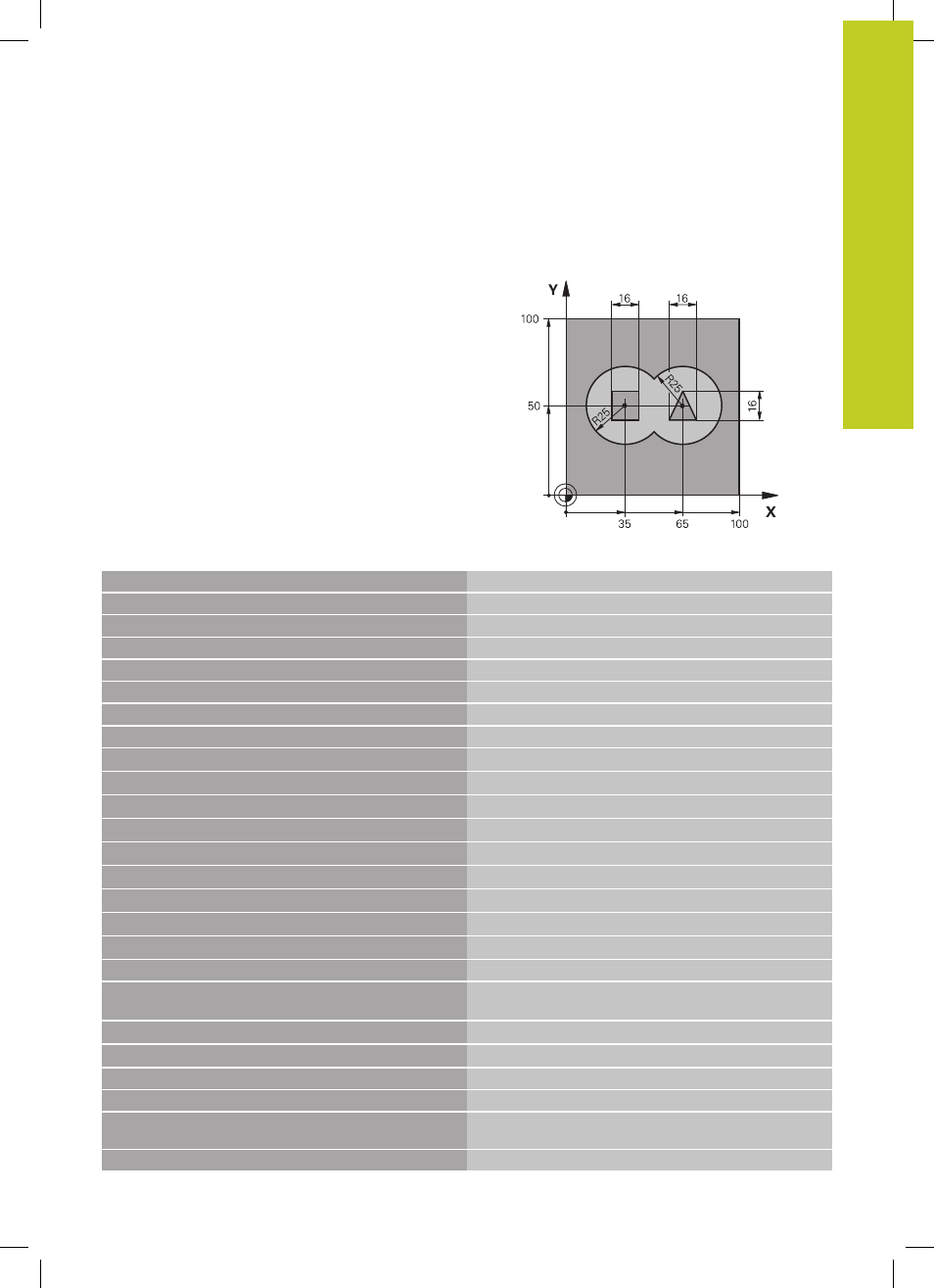

Пример: предварительное сверление, черновая
и чистовая обработка накладывающихся друг на
друга контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Вызов инструмента сверло, диаметр 12
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 14.0 КОНТУР Определение подпрограмм контура
6 CYCL DEF 14.1 КОНТУРН.МЕТКА 1 /2 /3 /4
7 CYCL DEF 20 КОНТУР-ПАРАМЕТРЫ
Определение общих параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1 ;НАЛОЖЕНИЕ ТРАЕКТОРИИ
Q3=+0.5 ;ПРИПУСК НА СТОРОНЕ
Q4=+0.5 ;ПРИПУСК НА ГЛУБИНЕ
Q5=+0 ;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1 ;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1 ;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
8 CYCL DEF 21 ПРЕДВ.ЗАСВЕРЛ. Определение цикла предварительного сверления
Q10=5 ;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q11=250 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛУБИНУ
Q13=2 ;ИНСТРУМЕНТ ДЛЯ ОЧИСТКИ
9 CYCL CALL M3 Вызов цикла предварительного сверления
10 L +250 R0 FMAX M6 Смена инструмента
11 TOOL CALL 2 Z S3000 Вызов инструмента черновая/чистовая обработка,
диаметр 12
12 CYCL DEF 22 ВЫБОРКА Определение цикла "Выборка"
