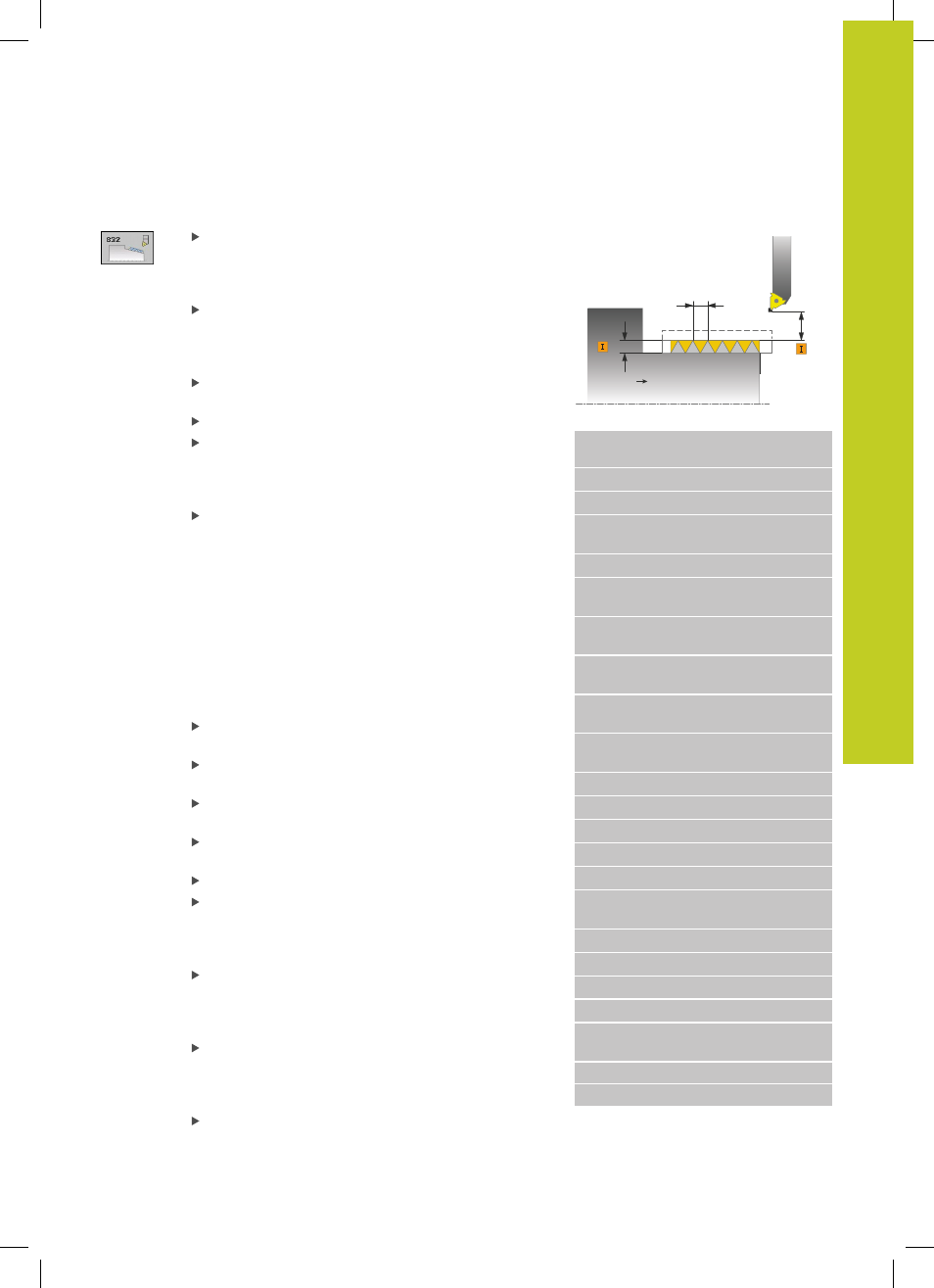

РЕЗЬБА РАСШИРЕННАЯ (цикл 832, DIN/ISO: G832) 13.29
13
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
395
Параметры цикла
Положение резьбы
Q471: Установите
положение резьбы:
0
: Внешняя резьба
1
: Внутренняя резьба
Ориентация резьбы
Q461: Установить
направление шага резьбы:
0
: Вдоль (параллельно оси вращения)
1
: Поперек (перпендикулярно оси вращения)
Безопасное расстояние
Q460: безопасное
расстояние перпендикулярно шагу резьбы.
Шаг резьбы
Q472: шаг резьбы
Глубина резьбы
Q473 (в приращениях): Глубина
резьбы При вводе 0 система ЧПУ принимает
глубину резьбы равной шагу метрической
резьбы.
Тип указания размеров конуса
Q464:
Установить тип указания размеров контура
конуса:
0
: через начальную и конечную точку
1
: через конечную точку, начало по Х и угол
конуса
2
: через конечную точку, начало по Z и угол
конуса
3
: через начальную точку, конец по Х и угол
конуса
4
: через начальную точку, конец по Z и угол
конуса:
Диаметр начала контура
Q491: X-координата
начальной точки контура (данные диаметра)
Начало контура по Z
Q492: Z-координата
стартовой точки контура
Диаметр конца контура
Q493: X-координата
конечной точки (данные диаметра)
Конец контура по Z
Q494: Z-координата
конечной точки
Угол конуса
Q469: угол конуса контура
Перебег резьбы
Q474 (в приращениях): длина
пути, на котором в конце резьбы выполняется
подъем от текущей глубины подачи до диаметра
резьбы Q460.
Путь разбега
Q465 (в приращениях): длина
пути в направлении шага на которой оси подачи
разгоняются до необходимой скорости. Путь
разбега лежит вне заданного контура резьбы.
Путь перебега
Q466: длина пути в направлении
шага, на которой оси подачи тормозятся. Путь
перебега лежит внутри заданного контура
резьбы.
Максимальная глубина резания
Q463:
максимальная подача на врезание
перпендикулярно шагу резьбы
Q460
Q472
Q473
=0 ISO
1502
Кадры УП
11CYCL DEF 832 НАРЕЗАНИЕ РЕЗЬБЫ,
РАСШИРЕННЫЙ
Q471=+0
;ПОЛОЖЕНИЕ РЕЗЬБЫ
Q461=+0
;ОРИЕНТАЦИЯ РЕЗЬБЫ
Q460=+2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q472=+2
;ШАГ РЕЗЬБЫ
Q473=+0
;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q464=+0
;ТИП УКАЗАНИЯ
РАЗМЕРОВ КОНУСА
Q491=+100
;ДИАМЕТР НАЧАЛА
КОНТУРА
Q492=+0
;НАЧАЛО КОНТУРА ПО
Z
Q493=+110
;ДИАМЕТР КОНЦА
КОНТУРА
Q494=-35
;КОНЕЦ КОНТУРА ПО Z
Q469=+0
;УГОЛ КОНУСА
Q474=+0
;СБЕГ РЕЗЬБЫ
Q465=+4
;ДЛИНА ПОДВОДА
Q466=+4
;ПУТЬ ПЕРЕБЕГА
Q463=+0.5
;MAX. ГЛУБИНА
РЕЗАНИЯ
Q467=+30
;УГОЛ ПОДАЧИ
Q468=+0
;ТИП ПОДАЧИ
Q470=+0
;УГОЛ СТАРТА
Q475=+30
;ЧИСЛО ХОДОВ
Q476=+30
;ЧИСЛО ХОЛОСТЫХ
ХОДОВ
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
