РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ (Цикл 400, DIN/ISO: G400) 15.2
15
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
417
15.2
РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ (Цикл 400, DIN/ISO:
G400)
Ход цикла

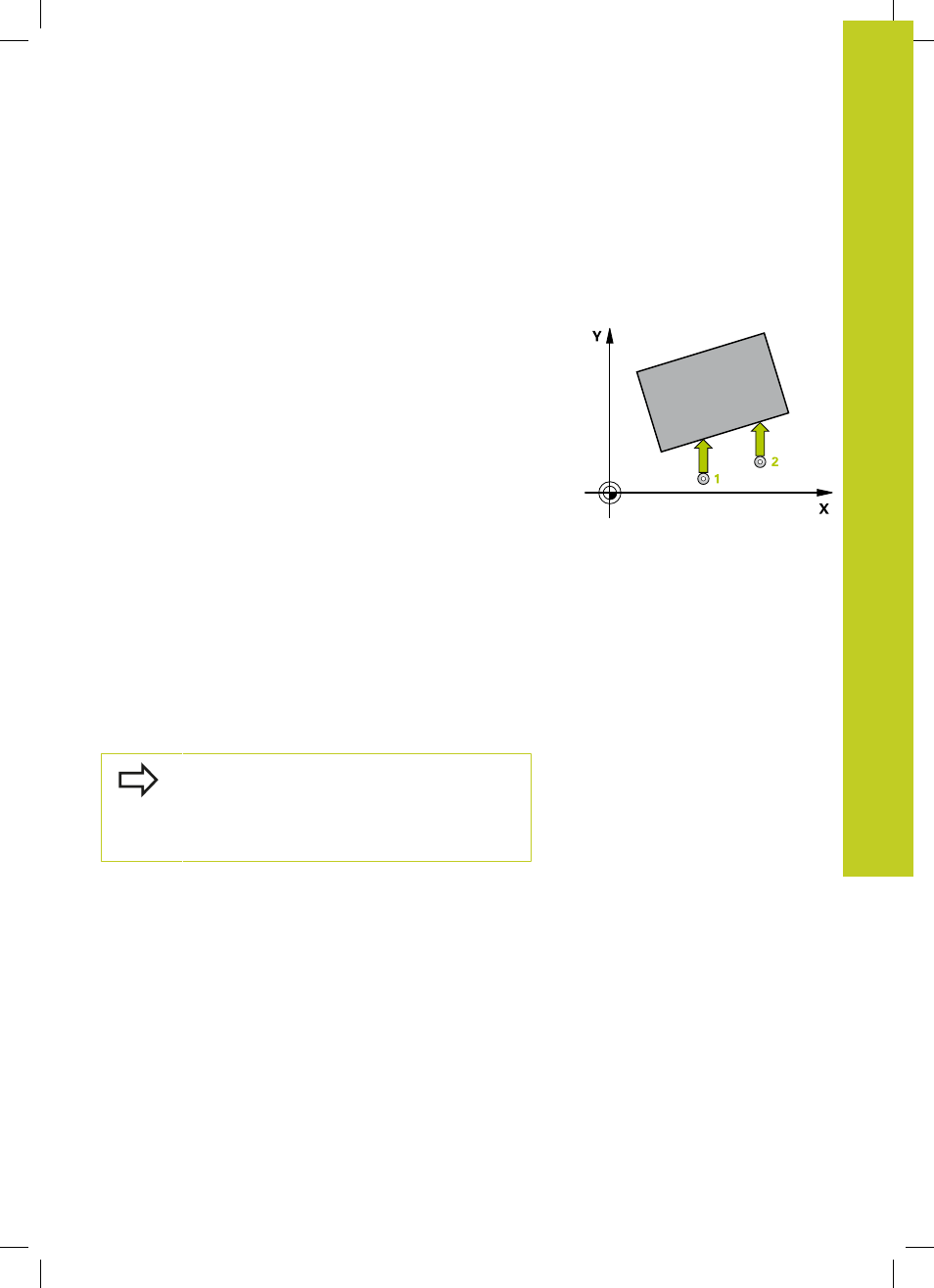

Цикл измерительного щупа 400 определяет наклон детали
путем измерения двух точек, которые должны лежать на одной
прямой. С помощью функции разворота плоскости обработки
ЧПУ компенсирует измеренное значение.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX)
и с помощью алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 410) в
запрограммированной точке измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
).
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную высоту и
осуществляет установленный поворот фона
Учитывайте при программировании!
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот
плоскости обработки в начале цикла.
