Циклы: Вращение

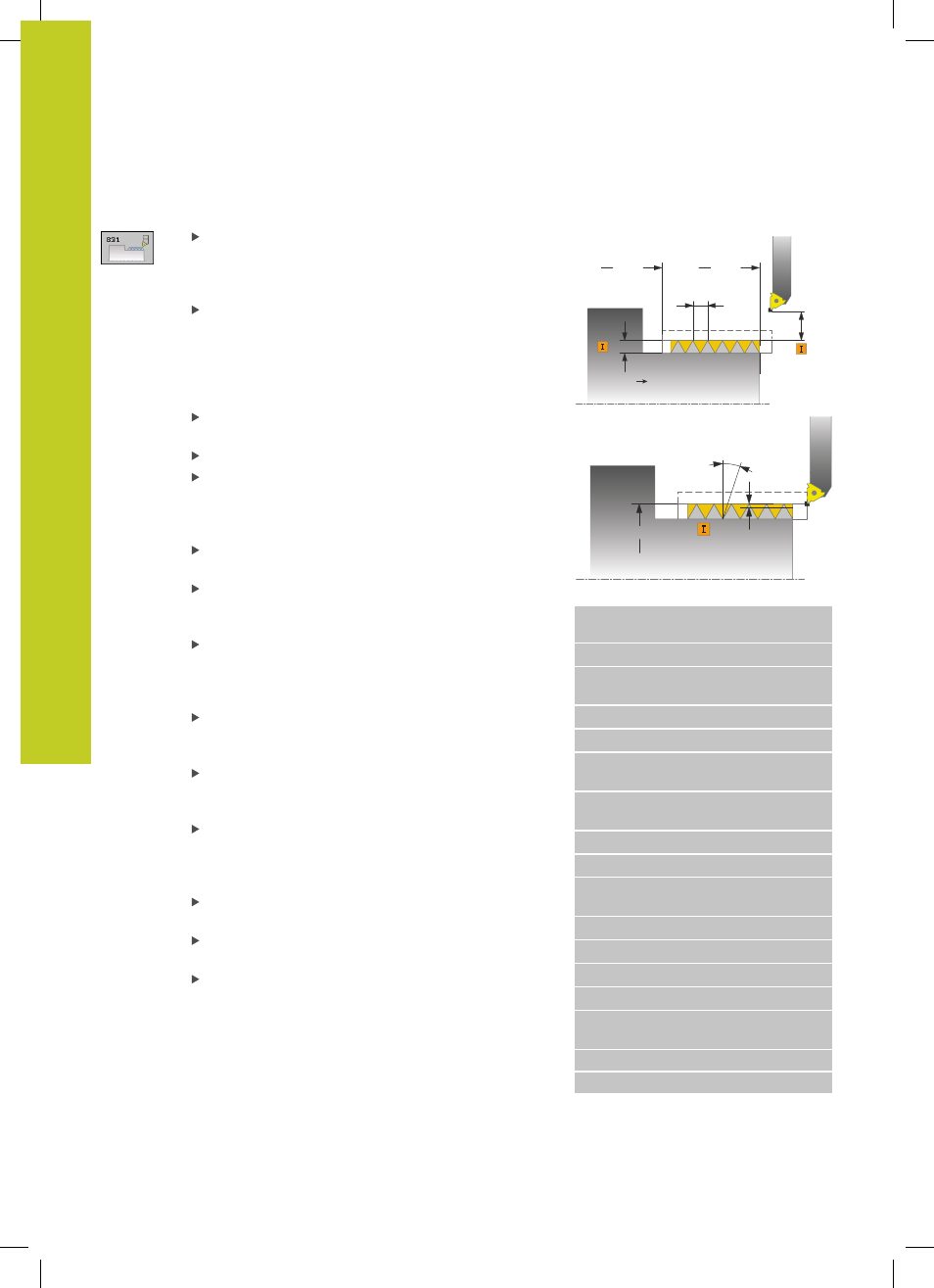

13.28 РЕЗЬБА ВДОЛЬ
(Цикл 831, DIN/ISO: G831)
13
392
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
Параметры цикла
Положение резьбы
Q471: Установите
положение резьбы:
0
: Внешняя резьба
1
: Внутренняя резьба
Безопасное расстояние
Q460: безопасное
расстояние в радиальном и аксиальном
направлении. В аксиальном направлении
безопасное расстояние служит для разгона
(разбега) до синхронизированной скорости
подачи.
Диаметр резьбы
Q491: Установите
номинальный диаметр резьбы.
Шаг резьбы
Q472: шаг резьбы
Глубина резьбы
Q473 (в приращениях): Глубина
резьбы При вводе 0 система ЧПУ принимает
глубину резьбы равной шагу метрической
резьбы.
Начало контура по Z
Q492: Z-координата
стартовой точки контура
Конец контура по Z
Q494: Z-координата
конечной точки контура включая перебег резьбы
Q474.
Перебег резьбы
Q474 (в приращениях): длина
пути, на котором в конце резьбы выполняется
подъем от текущей глубины подачи до диаметра
резьбы Q460.
Максимальная глубина резания
Q463:
максимальная подача на врезание в радиальном
направлении с привязкой к радиусу.
Угол врезания
Q467: угол, под которым
выполняется врезание Q463. Углом привязки
является перпендикуляр к оси вращения.
Тип подачи
Q468: Установить тип подачи:
0
: постоянное поперечное сечение стружки
(подача сокращается в зависимости от глубины)
1
: постоянная глубина подачи
Начальный угол
Q470: угол токарного шпинделя,
под котором должна начинаться резьба.
Количество витков
Q475: количество витков
резьбы
Количество холостых резов
Q476: количество
холостых резов без подачи на глубине готовой
резьбы
Q460
Q472
Q473
=0 ISO
1502
Q492
Q494
Ø Q491
Q467
Q463
Кадры УП
11CYCL DEF 831 ПРОДОЛЬНОЕ
НАРЕЗАНИЕ РЕЗЬБЫ
Q471=+0
;ПОЛОЖЕНИЕ РЕЗЬБЫ
Q460=+5
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q491=+75
;ДИАМЕТР РЕЗЬБЫ
Q472=+2
;ШАГ РЕЗЬБЫ
Q473=+0
;ГЛУБИНА ПРОФИЛЯ
РЕЗЬБЫ
Q492=+0
;НАЧАЛО КОНТУРА ПО
Z
Q494=-15
;КОНЕЦ КОНТУРА ПО Z
Q474=+0
;СБЕГ РЕЗЬБЫ
Q463=+0.5
;MAX. ГЛУБИНА
РЕЗАНИЯ
Q467=+30
;УГОЛ ПОДАЧИ
Q468=+0
;ТИП ПОДАЧИ
Q470=+0
;УГОЛ СТАРТА
Q475=+30
;ЧИСЛО ХОДОВ
Q476=+30
;ЧИСЛО ХОЛОСТЫХ
ХОДОВ
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
