НАРЕЗАНИЕ НОВОЙ РЕЗЬБЫ с компенсирующим патроном
(Цикл 206, DIN/ISO: G206)
4.2
4
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
107

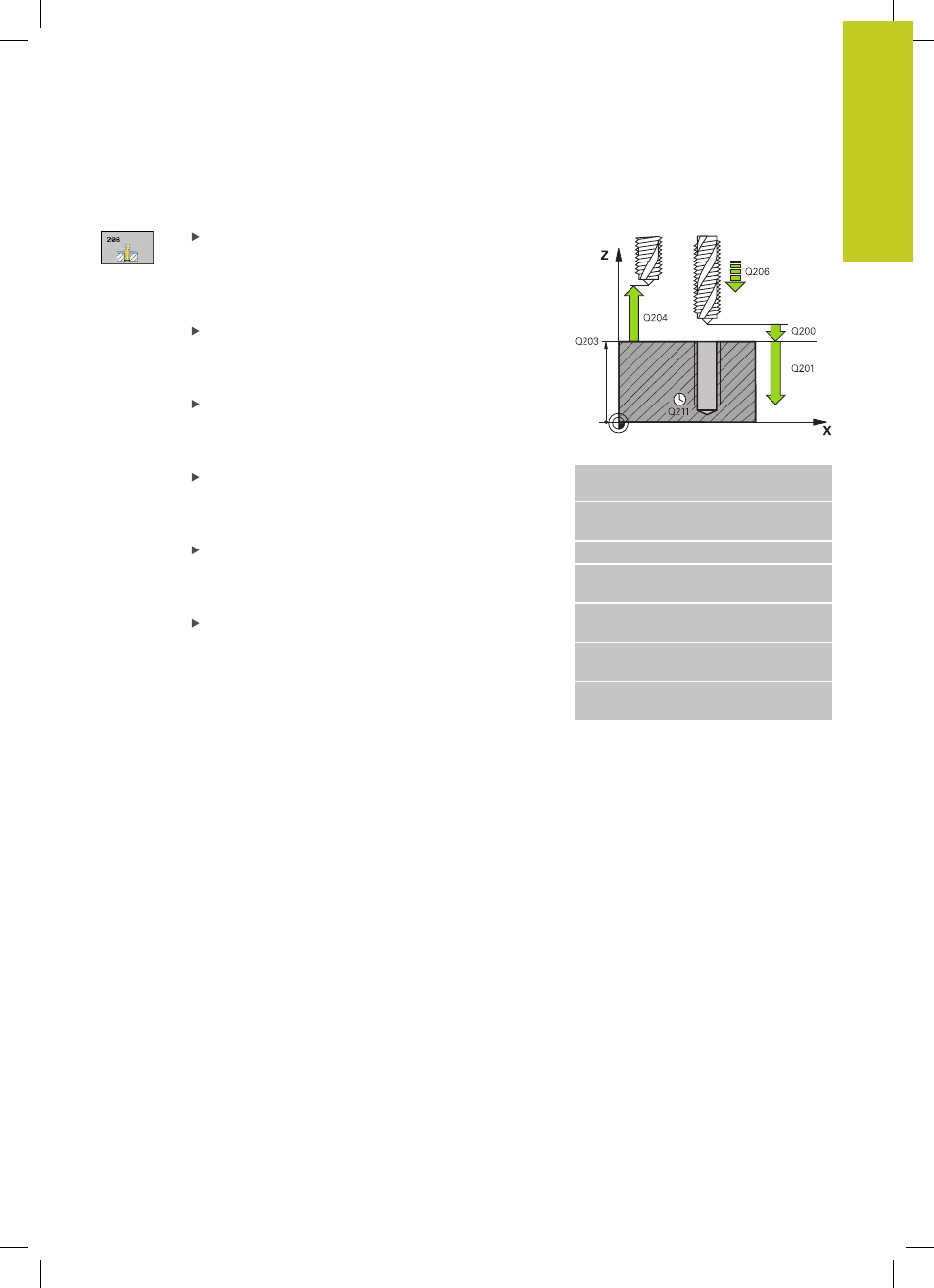

Параметры цикла
Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода: от 0 до
99999,9999
Ориентировочные значения: 4x шаг резьбы.
Глубина резьбы
Q201 (в инкрементах):
расстояние между поверхностью заготовки и
дном резьбы. Диапазон ввода от -99999.9999 до
99999.9999
Подача F
Q206: скорость перемещения
инструмента при нарезании внутренней резьбы.
Диапазон ввода от 0 до 99999,999 или через
FAUTO
Время выдержки внизу
Q211: введите
значение от 0 до 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600.0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода: от 0 до 99999,9999
NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ НОВОЙ
РЕЗЬБЫ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20
;ГЛУБИНА
Q206=150
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q211=0.25
;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q203=+25
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Установите подачу: F = S x p
F: подача (мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
Выход из материала при прерывании программы
Если во время нарезания резьбы нажать внешнюю клавишу
Stopp, система ЧПУ отобразит клавишу Softkey, нажав которую,
можно вывести инструмент из материала.
