Циклы обработки: сверление
3.3
СВЕРЛЕНИЕ (цикл 200)
3
76
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

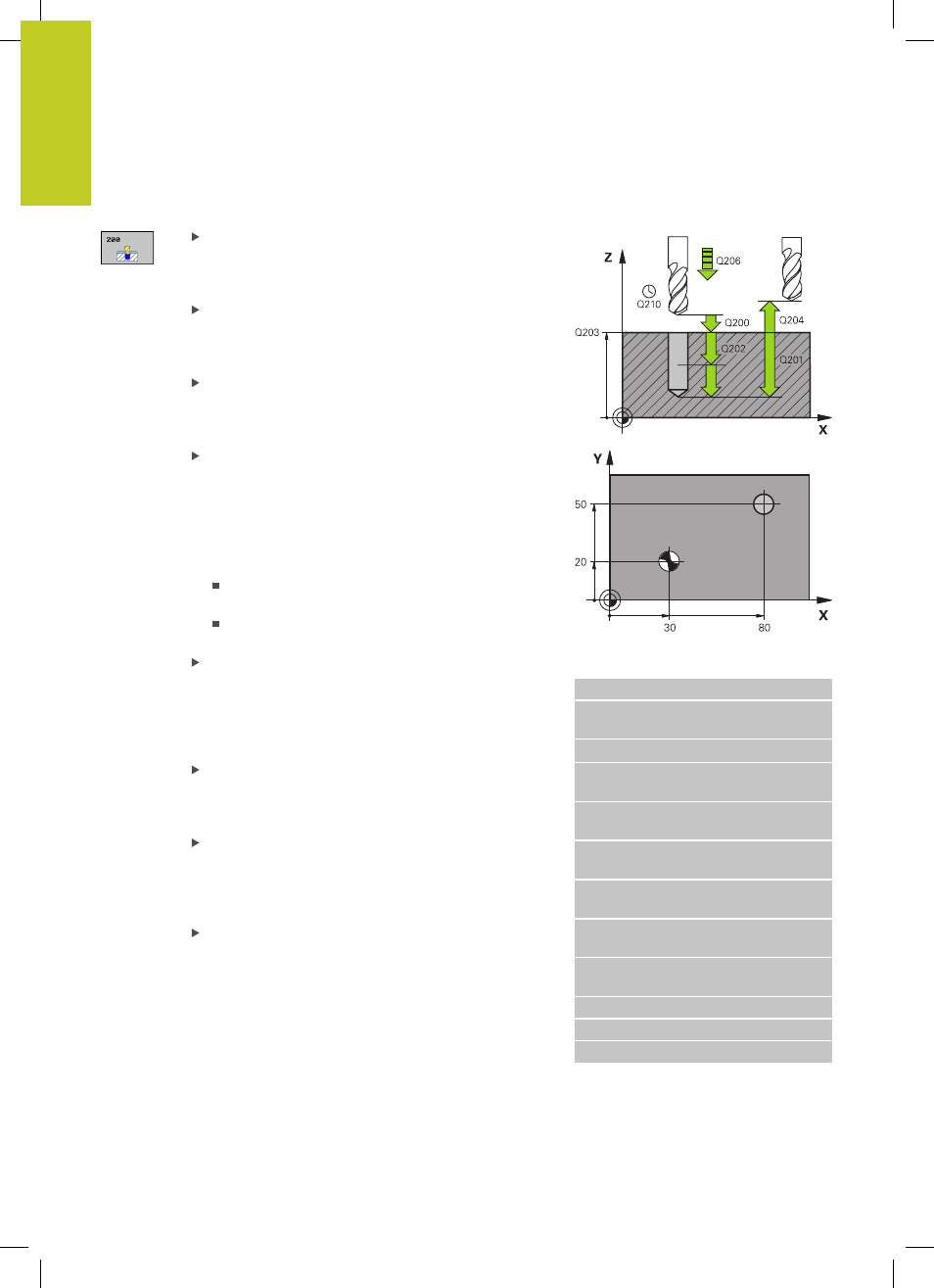

Параметры цикла
Безопасное расстояние
Q200 (в приращениях):
расстояние от вершины инструмента до
поверхности заготовки; введите положительное
значение. Диапазон ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия
(вершина конуса отверстия). Диапазон ввода от
-99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при сверлении в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Глубина врезания
Q202 (в инкрементах):
величина, на которую каждый раз врезается
инструмент. Диапазон ввода от 0 до 99999,9999.
Параметр "Глубина" не обязательно должен
быть кратен параметру "Глубина врезания".
Система ЧПУ производит перемещение на
глубину за один рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
Время выдержки вверху
Q210: время (в
секундах), в течение которого инструмент
остается на безопасном расстоянии, после
того как ЧПУ выводит его из высверленного
отверстия для того, чтобы удалить стружку.
Диапазон ввода от 0 до 3600.0000
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
Время выдержки внизу
Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600.0000
Кадры УП
11 CYCL DEF 200 SWERLENIJE
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДВОДА
НА ВРЕЗАНИЕ
Q210=0
;В.ПРЕБЫВАНИЯ
ВВЕРХУ
Q203=+20
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=100
;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
Q211=0.1
;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
