Циклы измерительных щупов: Автоматическое определение
наклона обрабатываемой детали
15.7 Выравнять наклон обрабатываемой детали через ось С (Цикл
405, DIN/ISO: G405)
15
430
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013
15.7 Выравнять наклон обрабатываемой
детали через ось С (Цикл 405, DIN/
ISO: G405)
Ход цикла

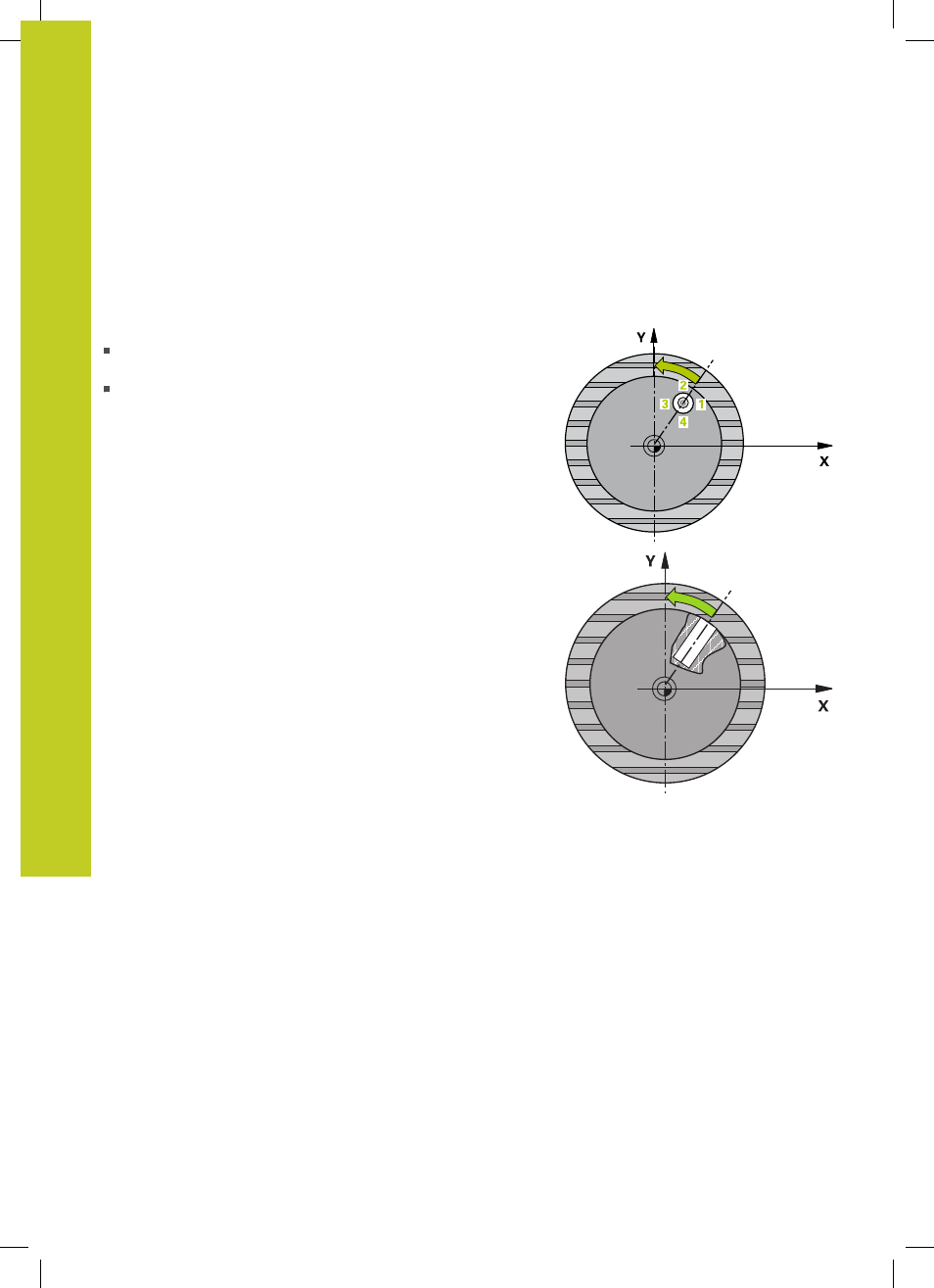

С помощью цикла измерительного щупа 405 определяется
угол между положительной осью Y активной системы
координат и осевой линией отверстия или
угол между заданным и фактическим положением центра
отверстия.
Полученное значение угла система ЧПУ компенсирует путем
вращения оси С. При этом зажим детали на круглом столе
может быть любым, однако, координата Y отверстия должна
быть положительной. Если угловое смещение отверстия
измеряется по оси Y измерительного щупа (горизонтальное
положение отверстия), то может потребоваться неоднократная
отработка цикла, так как из-за стратегии измерения возникает
неточность порядка 1% разворота
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 410) в точке измерения 1 . ЧПУ
вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F ). ЧПУ автоматически определяет направление измерения,
в зависимости от запрограммированного начального угла
3 Затем зонд перемещается круговым движением
либо на высоту измерения либо к следующей точке
контактирования 2 а потом выполняет следующую
операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а
затем к точке контактирования 4 и осуществляет там
третью и четвертую операцию контактирования а также
позиционирует зонд на установленный центр отверстия
5 На конец УЧПУ позиционирует зонд обратно на безопасную
высоту и выверяет деталь путем вращения стола. Система
ЧПУ поворачивает круглый стол таким образом, что центр
отверстия после компенсации, как по вертикальной, так
и по горизонтальной оси измерительного щупа, лежит в
положительном направлении оси Y или в заданной позиции
центра отверстия. Измеренное угловое смещение также
доступно в параметре Q150
