Циклы обработки: сверление
3.4 РАЗВЕРТЫВАНИЕ (Цикл 201, DIN/ISO: G201)
3
78
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

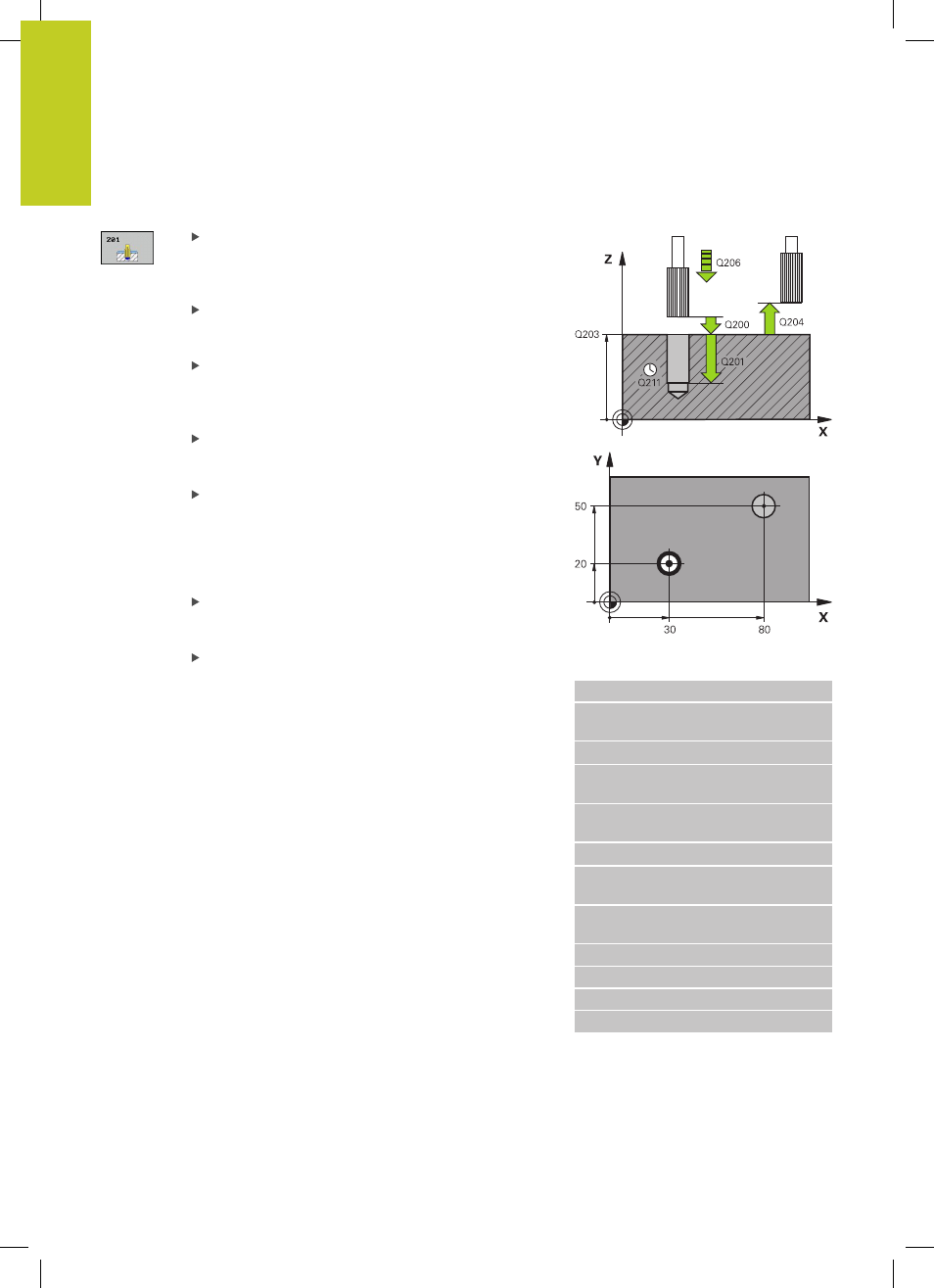

Параметры цикла
Безопасное расстояние Q200 (в приращениях):
расстояние от режущей кромки инструмента до
поверхности обрабатываемой детали Диапазон
ввода от 0 до 99999.9999
Глубина
Q201 (в инкрементах): расстояние
от поверхности заготовки до дна отверстия.
Диапазон ввода от -99999.9999 до 99999.9999
Подача на врезание
Q206: скорость
передвижения инструмента при развертывании в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
Время выдержки внизу
Q211: время в секундах,
в течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600.0000
Подача обратного хода
Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено Q208 = 0,
то инструмент перемещается со скоростью
подачи развертывания. Диапазон ввода от 0 до
99999,999
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от 0 до 99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999.9999
Кадры УП
11 CYCL DEF 201 РАЗВЁРТЫВАНИЕ
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА ВРЕЗАНИЯ
НА ГЛУБИНУ
Q211=0.5 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q208=250 ;ПОДАЧА ОТВОДА
Q203=+20 ;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=100 ;2-ОЕ БЕЗОПАСНОЕ
РАССТ.
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
