Циклы обработки: построчное фрезерование
10.2 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO: G230)
10
244
TNC 640 | РуководствопользователяПрограммированиециклов | 12/2013

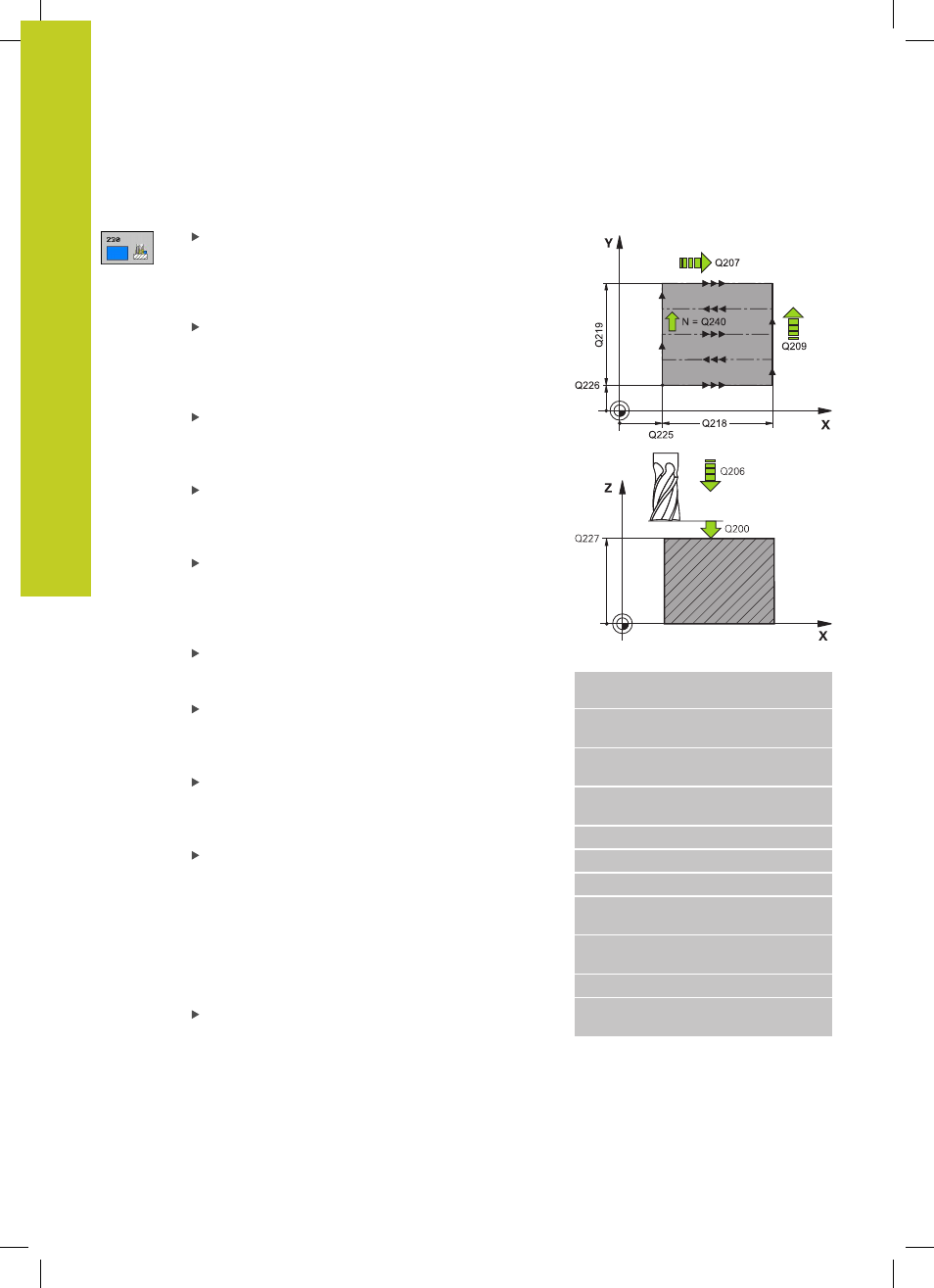

Параметры цикла
Начальная точка 1-ой оси Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 2-ой оси
Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
Начальная точка 3-й оси
Q227 (абсолютная):
высота по оси шпинделя, на которой
производится строчное фрезерование. Диапазон
ввода от -99999.9999 до 99999.9999
1-ая длина стороны
Q218 (в приращениях):
длина фрезеруемой поверхности на главной оси
плоскости обработки, относительно точки старта
1-ой оси. Диапазон ввода от 0 до 99999,9999
2-ая длина стороны
Q219 (в приращениях):
длина фрезеруемой поверхности на
вспомогательной оси плоскости обработки,
относительно точки старта 2-ой оси. Диапазон
ввода от 0 до 99999.9999
Количество проходов
Q240: количество строк,
на которое ЧПУ должно переместить инструмент
по ширине. Диапазон ввода от 0 до 99999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Перемещение при фрезеровании
Q207:
Скорость перемещения инструмента при
фрезеровании, мм/мин. Диапазон ввода от 0 до
99999,999 или через FAUTO, FU, FZ
Поперечная подача
Q209: скорость движения
инструмента при перемещении на следующую
строку в мм/мин; при программировании
поперечного перемещения по материалу
вводите значение Q209 меньше значения
Q207; при программировании поперечного
свободного перемещения значение Q209 может
превышать значение Q207. Диапазон ввода от 0
до 99999,9999 или через FAUTO, FU, FZ
Безопасное расстояние
Q200 (в приращениях):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования
в начале и конце цикла. Диапазон ввода от 0 до
99999.9999
NC-кадры
71 CYCL DEF 230 ФРЕЗЕРОВАНИЕ
СТРОЧКАМИ
Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА
1АЯ ОСЬ
Q225=+12 ;НАЧАЛЬНАЯ ТОЧКА
2АЯ ОСЬ
Q225=+2.5 ;НАЧАЛЬНАЯ ТОЧКА
3АЯ ОСЬ
Q218=150 ;ДЛИНА 1 СТОРОНЫ
Q219=75 ; ДЛИНА 2 СТОРОНЫ
Q240=25 ;ЧИСЛО ШАГОВ
Q206=150 ;УКАЗАТЕЛЬ ГЛУБИНЫ
ПОДАЧИ
Q206=500 ;ПОДАЧА ПРИ
ФРЕЗЕРОВАНИИ
Q206=200 ;ПОПЕРЕЧНАЯ ПОДАЧА
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
