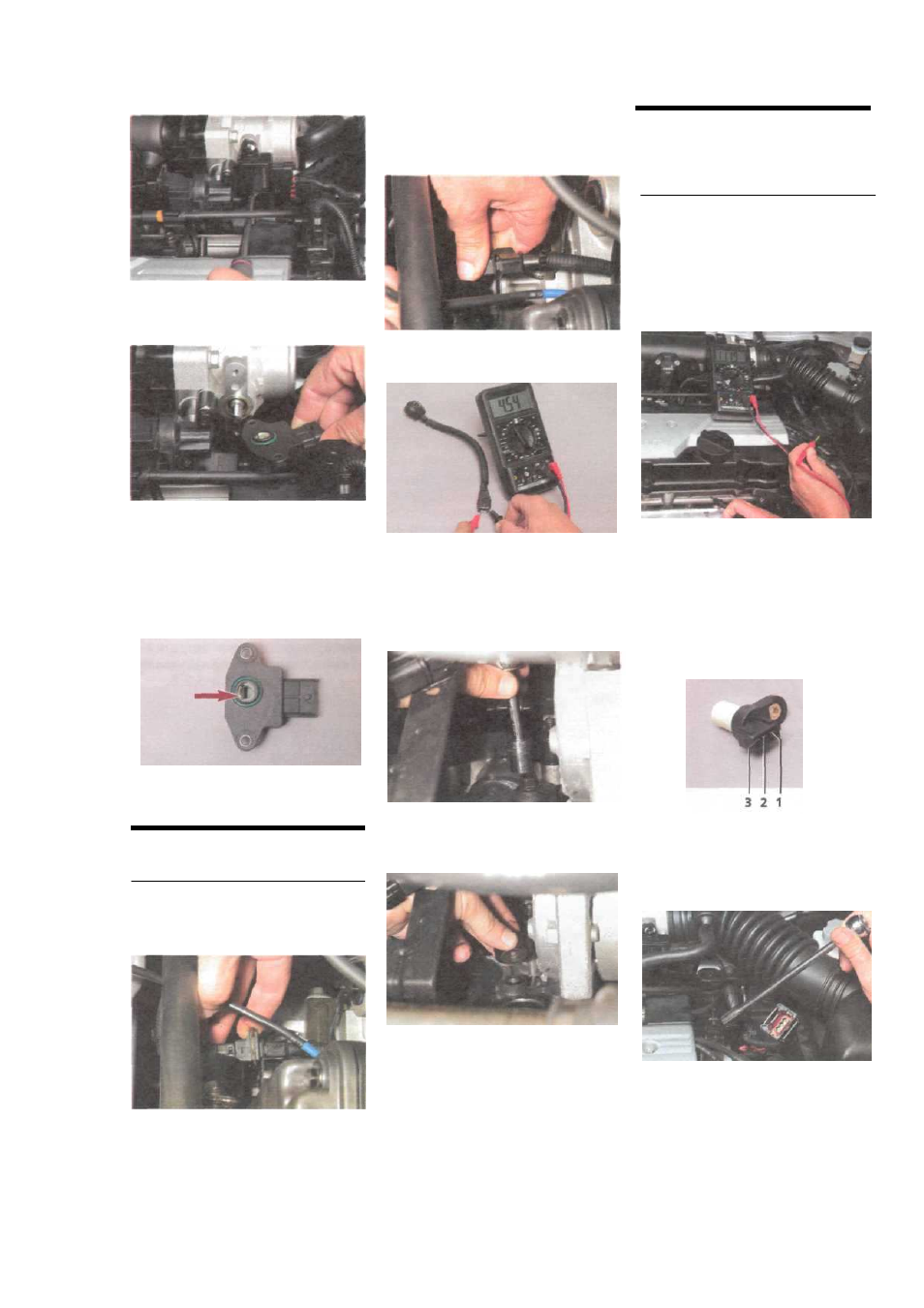

... крестообразной отверткой от -
ворачиваем два винта его креп -
ления ...
... и снимаем датчик .
Устанавливаем датчик положения
дроссельной заслонки в обратной
последовательности . При этом за -
слонка должна находиться в за -
крытом положении , а хвостовик
оси заслонки ...
... должен войти в паз датчика .
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ДЕТОНАЦИИ
Работу проводим на смотровой ка -
наве или эстакаде . Выключаем за -
жигание .
... отсоединяем колодку жгута
проводов от колодки проводов
датчика .
Выводим колодку проводов
датчика из ее держателя .
Омметром измеряем сопротив -
ление между контактами дат -
ч и к а , к о то р о е д о л ж н о б ы ть
в пределах 4,3-4,7 кОм ( для на -
глядности датчик снят ). Для
замены датчика ...
... головкой « на 12» с удлините -
лем отворачиваем болт его кре -
пления к блоку цилиндров ...
... и снимаем датчик .
Перед установкой датчика очища -
ем привалочную плоскость блока
цилиндров .
Устанавливаем датчик в обратной
последовательности .
ПРОВЕРКА И ЗАМЕНА
ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА ( ДАТЧИКА ФАЗ )
Нажав фиксатор , отсоединяем ко -
лодку жгута проводов от датчика
фаз .
Для проверки исправности цепи
питания датчика включаем зажи -
гание .
Подсоединяем « плюсовой » щуп
тестера к выводу «1» колодки
жгута проводов , а « минусовой »
к « массе » двигателя .
Напряжение должно быть равно
напряжению на выводах аккумуля -
торной батареи .
Маркировка выводов датчика :
1 — питание (+12 В ); 2 — выходной сиг -
нал к ЭБУ ; 3 — « масса »
Для замены датчика ...
... головкой « на 10» с удлините -
лем отворачиваем болт его
крепления ...
Нажав на фиксатор ...
