116
Тормозная система
ОПИСАНИЕ КОНСТРУКЦИИ
Рабочая тормозная система гидра -
влическая , двухконтурная ( с диаго -
нальным разделением контуров ),
с вакуумным усилителем и датчи -
ком недостаточного уровня жид -
кости в бачке главного тормозного
цилиндра . В нормальном режиме
( когда система исправна ) работа -
ют оба контура . При отказе ( раз -
герметизации ) одного из контуров
второй обеспечивает торможение
автомобиля , хотя и с меньшей эф -
фективностью . Часть автомобилей
оснащается антиблокировочной
системой тормозов ( АБС ). Педаль
тормоза — подвесного типа ,
снабжена возвратной пружиной .
Над педалью расположен вы -
ключатель сигналов торможения ;
его контакты замыкаются при на -
жатии педали . Свободный ход пе -
дали тормоза должен составлять
3-8 мм .
Для снижения усилия на педали
тормоза служит вакуумный усили -
тель , использующий разрежение во
впускном трубопроводе работаю -
щего двигателя . Вакуумный усили -
тель расположен между толкате -
лем педали и главным тормозным
цилиндром и крепится четырьмя
гайками к щитку передка в мо -
торном отсеке . Вакуумный усили -
тель — неразборный , при выходе
из строя его заменяют . Главный
тормозной цилиндр крепится к
корпусу вакуумного усилителя на
двух шпильках . Сверху на
цилиндре установлен бачок , из ко -
торого в цилиндр поступает тор -
мозная жидкость . На бачке нане -
сены метки максимального и ми -
нимального уровней жидкости ,
а в бачке смонтировано сигналь -
ное устройство с поплавком , за -
мыкающим контакты при пониже -
нии уровня жидкости . При
оснащении автомобиля АБС в
отверстия с правой стороны
главного тормозного цилиндра
ввернуты два штуцера трубок ,
подводящих жидкость к гидравли -

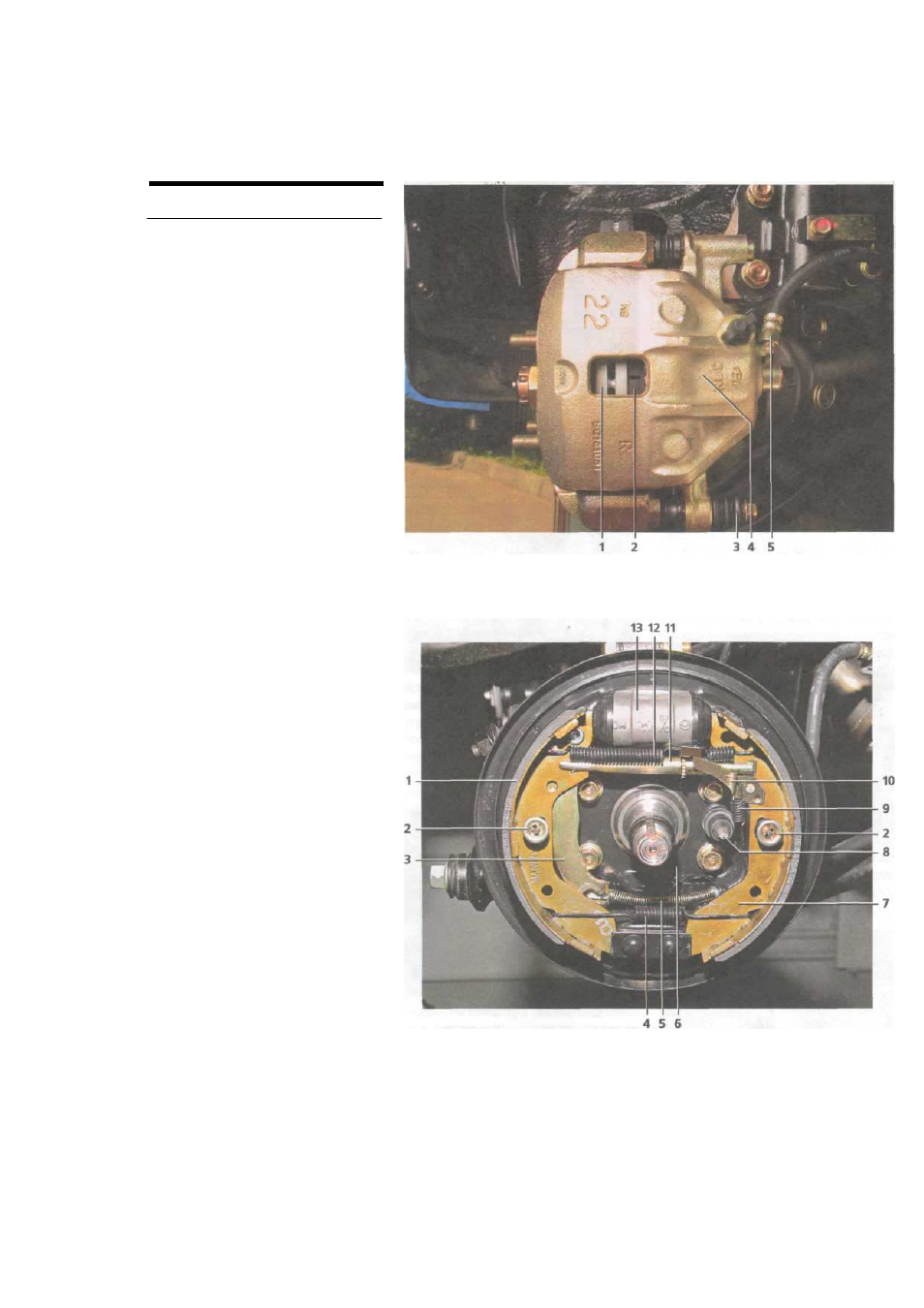

Тормозной механизм переднего колеса : 1 — тормозной диск ; 2 — внутрен -
няя тормозная колодка ; 3 — направляющий палец суппорта ; 4 — суппорт с рабочим
цилиндром ; 5 — наконечник шланга тормозного механизма переднего колеса
Тормозной механизм заднего колеса : 1 — задняя колодка ; 2 — опорная
стойка ; 3 — рычаг привода стояночного тормоза ; 4 — нижняя стяжная пружина ;
5 — наконечник троса привода стояночного тормоза ; 6 — тормозной щит ; 7 — пе -
редняя колодка ; 8 — датчик скорости вращения колеса ; 9 — пружина рычага регу -
лятора ; 10 — рычаг регулятора ; 11 — распорная планка ; 12 — верхняя стяжная
пружина ; 13 — рабочий цилиндр
