228

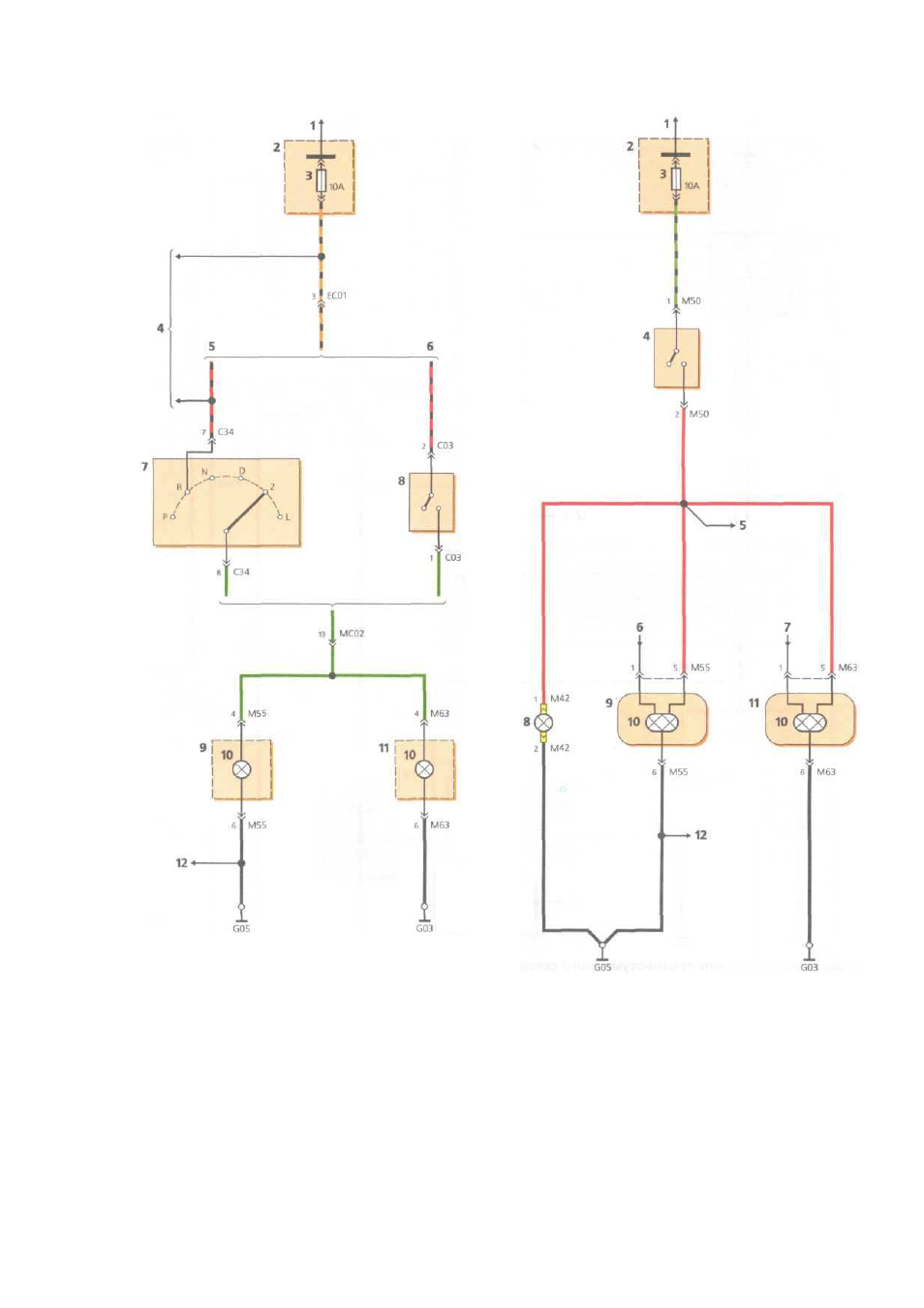

Схема включения ламп света заднего хода : 1 —
к источнику питания при положениях выключателя зажига -
ния «ON» или «START»; 2 — блок предохранителей в салоне ;
3 — предохранитель цепей блока управления двигателем ,
лампы света заднего хода , блока управления автоматиче -
ской коробкой передач ; 4 — к блоку управления атоматиче -
ской коробкой передач ; 5 — автоматическая коробка пере -
дач ; 6 — механическая коробка передач ; 7 — переключатель
рычага выбора передач автоматической коробки передач ;
8 — выключатель ламп света заднего хода ; 9 — левый зад -
ний фонарь ; 10 — лампа света заднего хода ; 11 — правый
задний фонарь ; 12 — к антенне
Схема включения ламп сигналов торможения :
1 — к источнику питания ; 2 — блок предохранителей в сало -
не ; 3 — предохранитель ламп сигналов торможения ; 4 — вы -
ключатель ламп сигналов торможения ( замкнут при нажатой
педали тормоза ); 5— см . поз . 23 на с . 213; 6 — см . поз . 16 на
с . 226; 7 — см . поз . 20 на с . 226; 8 — лампа дополнительно -
го сигнала торможения ; 9 — левый задний фонарь ; 10 — ком -
бинированная лампа габаритного света и сигналов торможе -
ния ; 11 — правый задний фонарь ; 12 — к антенне
