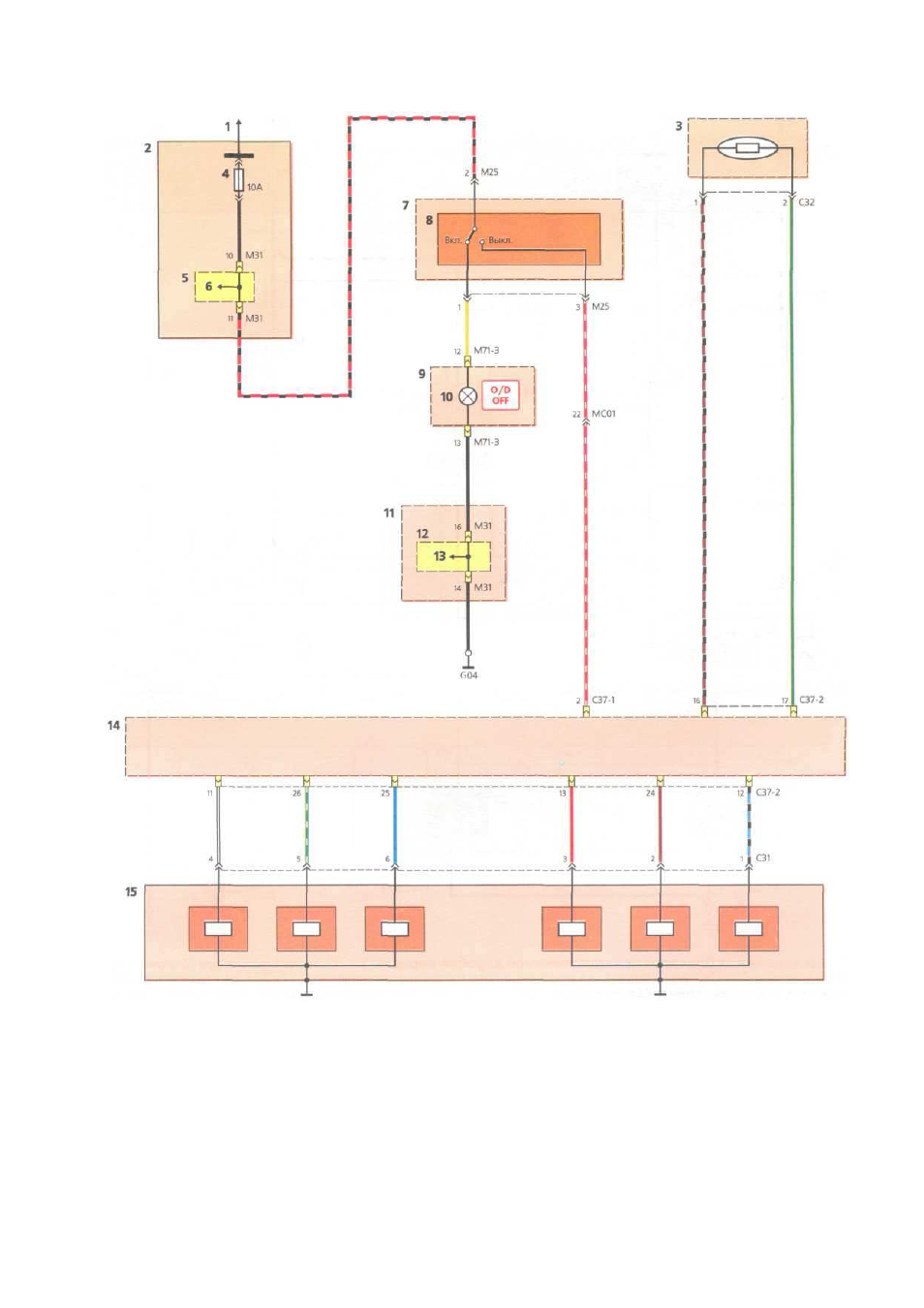

Схема
системы
управления
автоматической
коробкой
передач
(
продолжение
): 1 —
к
источнику
питания
;
2 —
блок
предохранителей
в
салоне
; 3 —
датчик
температуры
жидкости
в
автоматической
коробке
передач
; 4 —
предохранитель
цепей
обмоток
реле
блок
-
фар
,
электростеклоподъемников
,
омывателя
блок
-
фар
,
вентилятора
теплообменника
конденсатора
системы
кондиционирования
,
вентилятора
радиатора
системы
охлаждения
двигателя
,
противотуманных
фар
,
противотуманного
света
в
задних
фонарях
; 5 —
контактный
разъем
; 6 —
к
блоку
реле
в
салоне
; 7 —
рычаг
выбора
передач
автоматической
коробки
передач
; 8 —
кнопка
блокировки
повышающей
передачи
(«over drive»); 9 —
комбинация
приборов
; 10 —
контрольная
лампа
отключения
повышающей
передачи
; 11 —
блок
предохранителей
в
салоне
; 12 —
контактный
разъем
; 13 —
к
колодке
диагностического
разъема
; 14 —
блок
уп
-
равления
автоматической
коробкой
передач
; 15 —
блок
электромагнитных
клапанов
автоматической
коробки
передач
