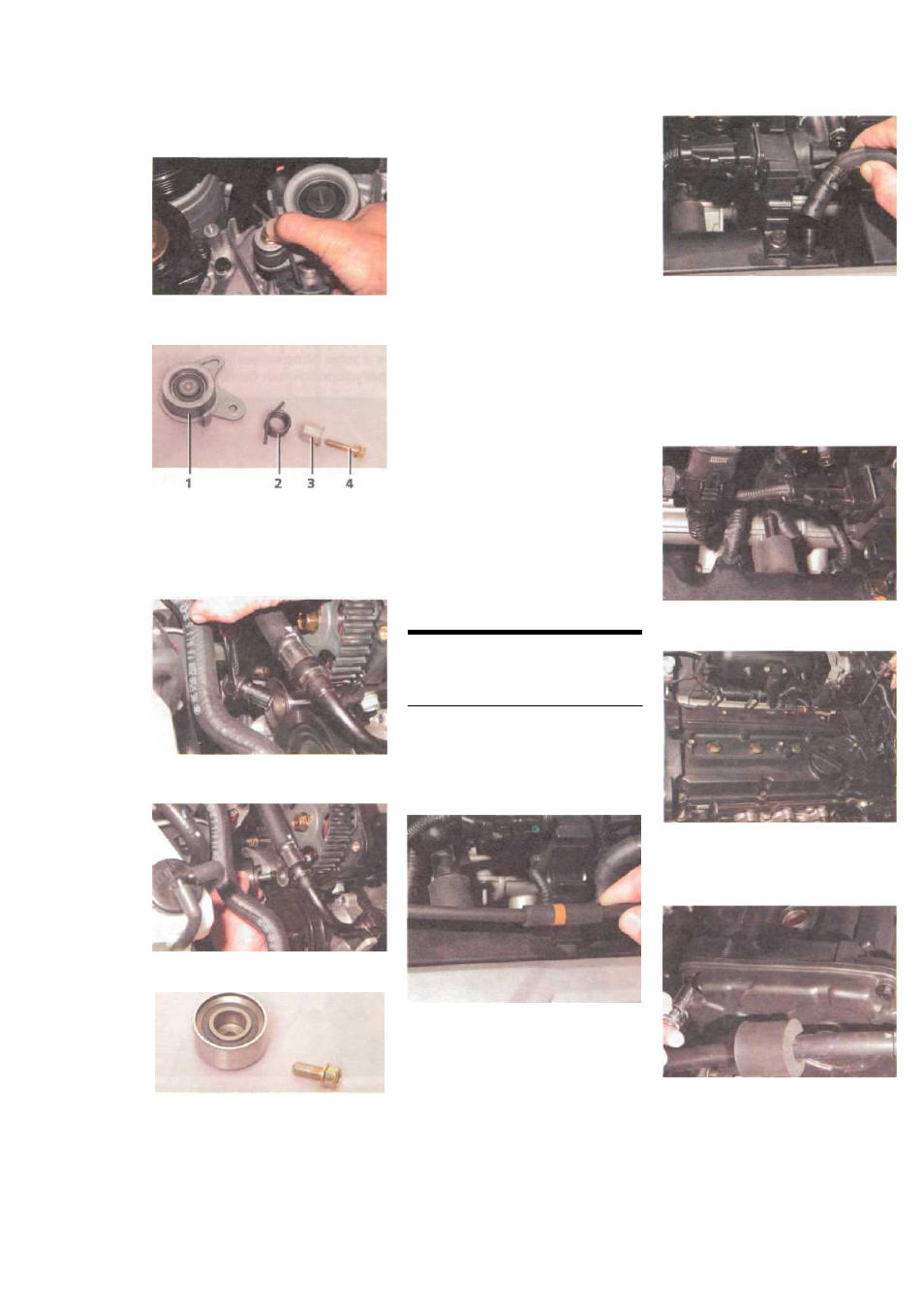

54
... и , отвернув окончательно болт
крепления кронштейна ...
... снимаем натяжной ролик
с элементами крепления .
Натяжной ролик и элементы
к р е п л е н и я : 1 — н а т я жн о й р о л и к
с кронштейном ; 2 — пружина ; 3 — втулка ;
4 — болт
Для замены опорного ролика ...
... головкой « на 12» отворачива -
ем болт его крепления ...
Опорный ролик и болт его кре -
пления
Устанавливаем ролики в обратной
последовательности . Перед уста -
новкой ремня проверяем совпаде -
ние установочных меток коленча -
того и распределительного валов .
Устанавливаем ремень привода на
шкив коленчатого , а затем распре -
делительного вала . При этом ветвь
ремня со стороны опорного роли -
ка должна быть натянута .
Ослабляем регулировочный болт
и болт крепления кронштейна на -
тяжного ролика . При этом ролик
займет рабочее положение и ре -
мень будет натянут .
Проворачиваем коленчатый вал за
болт крепления его шкива на два
оборота по часовой стрелке и про -
веряем совмещение меток на
шкиве коленчатого вала и нижней
крышке ГРМ , а также совпадение
метки на крышке подшипника
распределительного вала с отвер -
стием в зубчатом шкиве распреде -
лительного вала . Затягиваем регу -
лировочный болт и ось кронштей -
на натяжного ролика .
Устанавливаем все снятые детали
в обратной последовательности .
ЗАМЕНА ПРОКЛАДКИ
КРЫШКИ ГОЛОВКИ
БЛОКА ЦИЛИНДРОВ
Для замены прокладки снимаем
наконечники высоковольтных про -
водов со свечей зажигания ( см .
« Проверка состояния и замена
свечей зажигания », с . 40).
Вынимаем из держателя трос
привода дроссельной заслонки .
Аналогично вынимаем трос из
другого держателя и отводим трос
в сторону .
Сжимаем пассатижами концы хо -
мута крепления ...
... и снимаем с патрубка крыш -
ки головки блока цилиндров
шланг вентиляции картера ,
идущий к рукаву подвода воз -
духа .
Сжав пассатижами концы хомута
крепления шланга вентиляции
картера , идущего от клапана к ре -
сиверу ...
... снимаем шланг с патрубка
клапана .
Головкой « на 10» отворачива -
ем десять болтов крепления
крышки к головке блока ци -
линдров .
Головкой на «10» отворачиваем
два болта крепления верхней
крышки ремня привода ГРМ ...
... и снимаем ролик .
