198

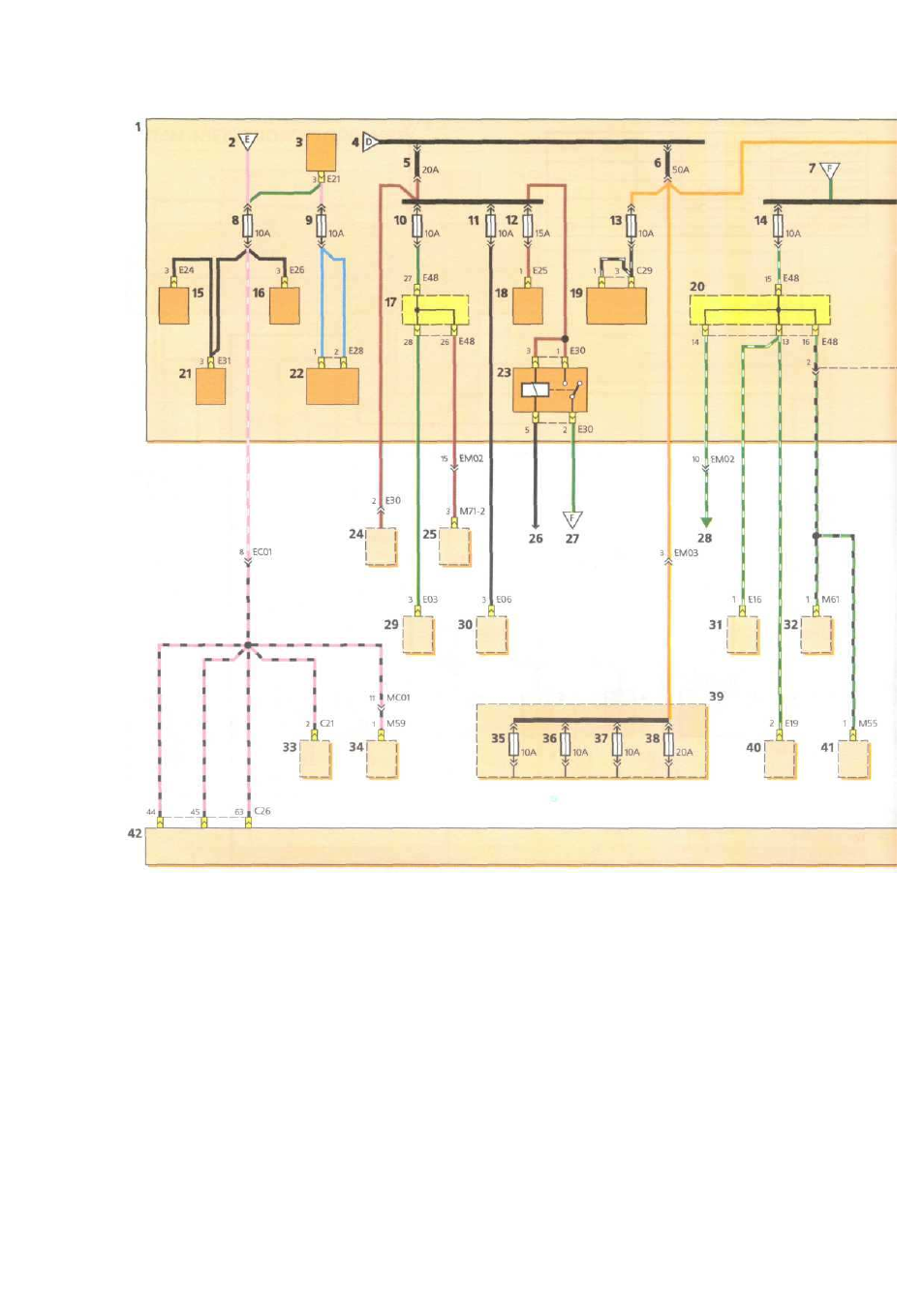

Электропитание ( продолжение ): 1 — блок реле и предохранителей в моторном отсеке ; 2 — см . поз . 3 на с . 196; 3 — реле то -
пливного насоса ; 4 — см . поз . 2 на с . 196; 5 — предохранитель цепи ламп головного и габаритного света ; 6 — предохранитель комп -
лексный ; 7 — см . поз . 27; 8 — предохранитель цепи блока управления двигателем ; 9 — предохранитель цепи муфты компрессора кон -
диционера ; 10 — предохранитель левой лампы головного света ; 11 — предохранитель правой лампы головного света ; 12 — предохра -
нитель цепи противотуманных фар ; 13 — предохранитель цепи звукового сигнала ; 14 — предохранитель цепи ламп габаритного света
левого борта автомобиля ; 15 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования ; 16 — реле вентиля -
тора системы охлаждения двигателя ; 17 — контактный разъем ; 18 — реле противотуманных фар ; 19 — реле звукового сигнала ;
20 — контактный разъем ; 21 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования ; 22 — реле муфты
компрессора кондиционера ; 23 — реле ламп габаритного света ; 24 — электродвигатель омывателя блок - фар ; 25 — комбинация при -
боров ; 26 — см . поз . 11 на с . 226; 27 — см . поз . 7; 28 — см . поз . 10 на с . 224; 29 — левая блок - фара ; 30 — правая блок - фара ;
31 — реле омывателя блок - фар ; 32 — лампа левого фонаря освещения номерного знака ; 33 — клапан продувки адсорбера ; 34 — ан -
тенна транспондера ; 35 — предохранитель цепи электрического привода блокировки дверей ; 36 — предохранитель цепи аварийной
сигнализации ; 37 — предохранитель цепи сигналов торможения ; 38 — предохранитель цепи обогрева заднего стекла ; 39 — блок пре -
дохранителей ( в салоне ); 40 — лампа габаритного света в левой блок - фаре ; 41 — габаритный свет левого заднего фонаря ; 42 — блок
