221

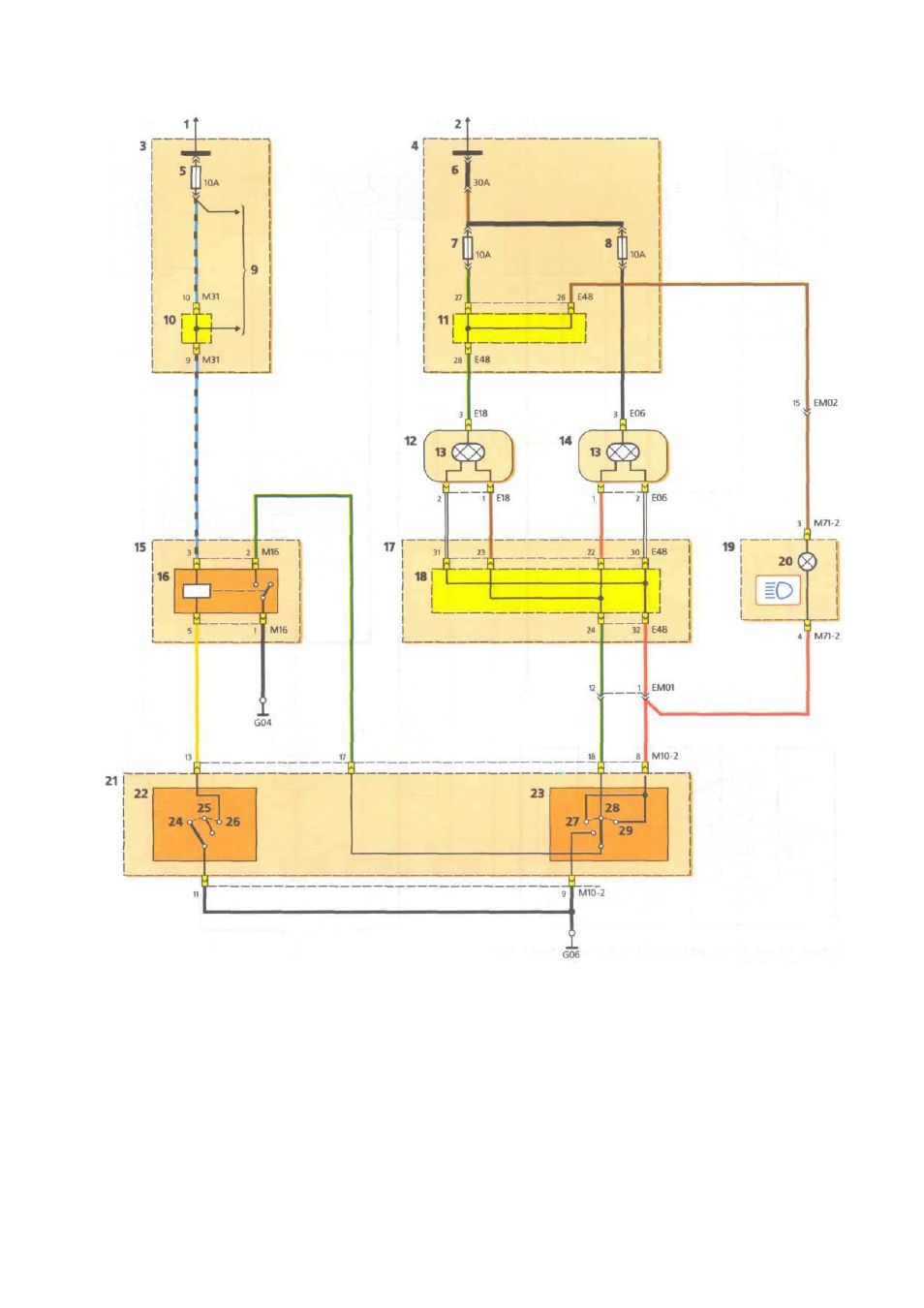

Схема включения наружного освещения : 1 — к источнику питания при положении выключателя зажигания «ON»;
2 — к источнику питания ; 3 — блок предохранителей в салоне ; 4 — блок реле и предохранителей в моторном отсеке ;
5 — предохранитель цепей обмоток реле блок - фар , электростеклоподъемников , омывателя блок - фар , вентилятора теплооб -
менника конденсатора системы кондиционирования , вентилятора радиатора системы охлаждения двигателя , противотуманных
фар , противотуманного света в задних фонарях ; 6 — предохранитель ламп головного света ; 7 — предохранитель левой блок -
фары ; 8 — предохранитель правой блок - фары ; 9 — к реле электростеклоподъемников ; 10 — контактный разъем ; 11 — контакт -
ный разъем ; 12 — левая блок - фара ; 13 — комбинированная лампа ближнего и дальнего света ; 14 — правая блок - фара ; 15 — блок
реле в салоне ; 16 — реле ламп головного света ; 17 — блок реле и предохранителей в моторном отсеке ; 18 — контактный разъ -
ем ; 19 — комбинация приборов ; 20 — контрольная лампа включения дальнего света фар ; 21 — левый подрулевой переключатель ;
22 — центральный выключатель освещения ; 23 — переключатель света фар ; 24 — выключено ; 25 — габаритный свет ; 26 — головной
свет ; 27 — мигание ; 28 — ближний свет ; 29 — дальний свет
