222

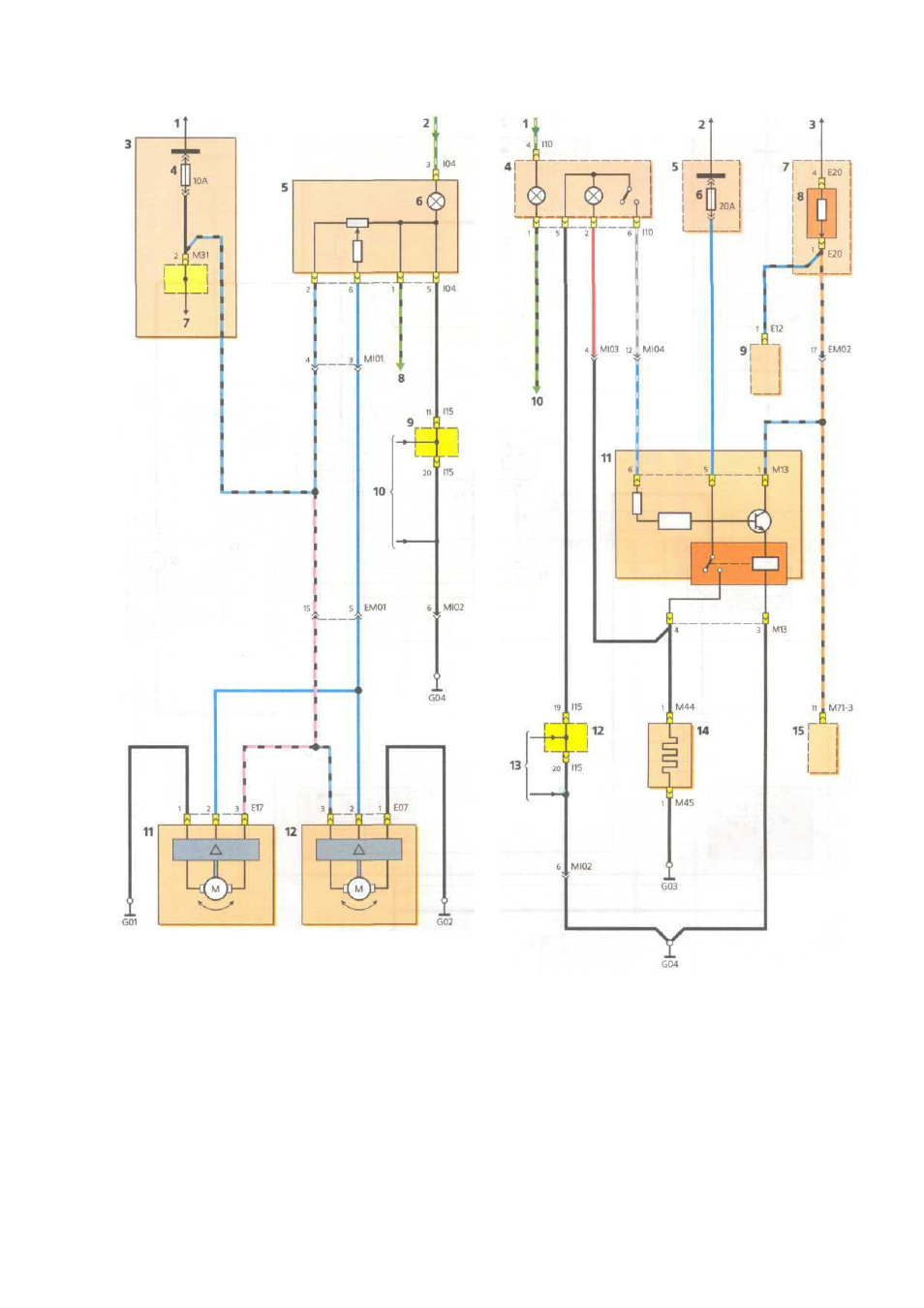

Схема включения регулятора направления пуч -
ков света фар : 1 — к источнику питания ; 2 — от колодки
жгута проводов панели приборов ; 3 — блок предохранителей в
салоне ; 4 — предохранитель цепей обмоток реле блок - фар ,
электростеклоподъемников , омывателя блок - фар , вентилятора
теплообменника конденсатора системы кондиционирования ,
вентилятора радиатора системы охлаждения двигателя , проти -
вотуманных фар , противотуманного света в задних фонарях ;
5 — регулятор направления пучков света фар ; 6 — лампа под -
светки ; 7 — к блоку реле в салоне ; 8 — к колодке жгута прово -
дов панели приборов ; 9 — контактный разъем ; 10 — от блока
реле в салоне ; 11 — привод регулировки света левой блок - фа -
ры ; 12 — привод регулировки света правой блок - фары
Схема включения обогрева заднего стекла : 1 — от
колодки жгута проводов панели приборов ; 2 — к источнику пита -
ния ; 3 — см . поз . 21 на с . 205; 4 — выключатель обогрева задне -
го стекла ; 5 — блок предохранителей в салоне ; 6 — предохрани -
тель цепи обогрева заднего стекла ; 7 — блок реле и предохрани -
телей в моторном отсеке ; 8 — резистор предварительного
возбуждения генератора ; 9 — генератор ; 10 — к колодке жгута
проводов панели приборов ; 11 — реле обогрева заднего стекла ;
12 — контактный разъем ; 13 — см . поз . 13 на с . 202; 14 — эле -
мент обогрева ; 15 — комбинация приборов
