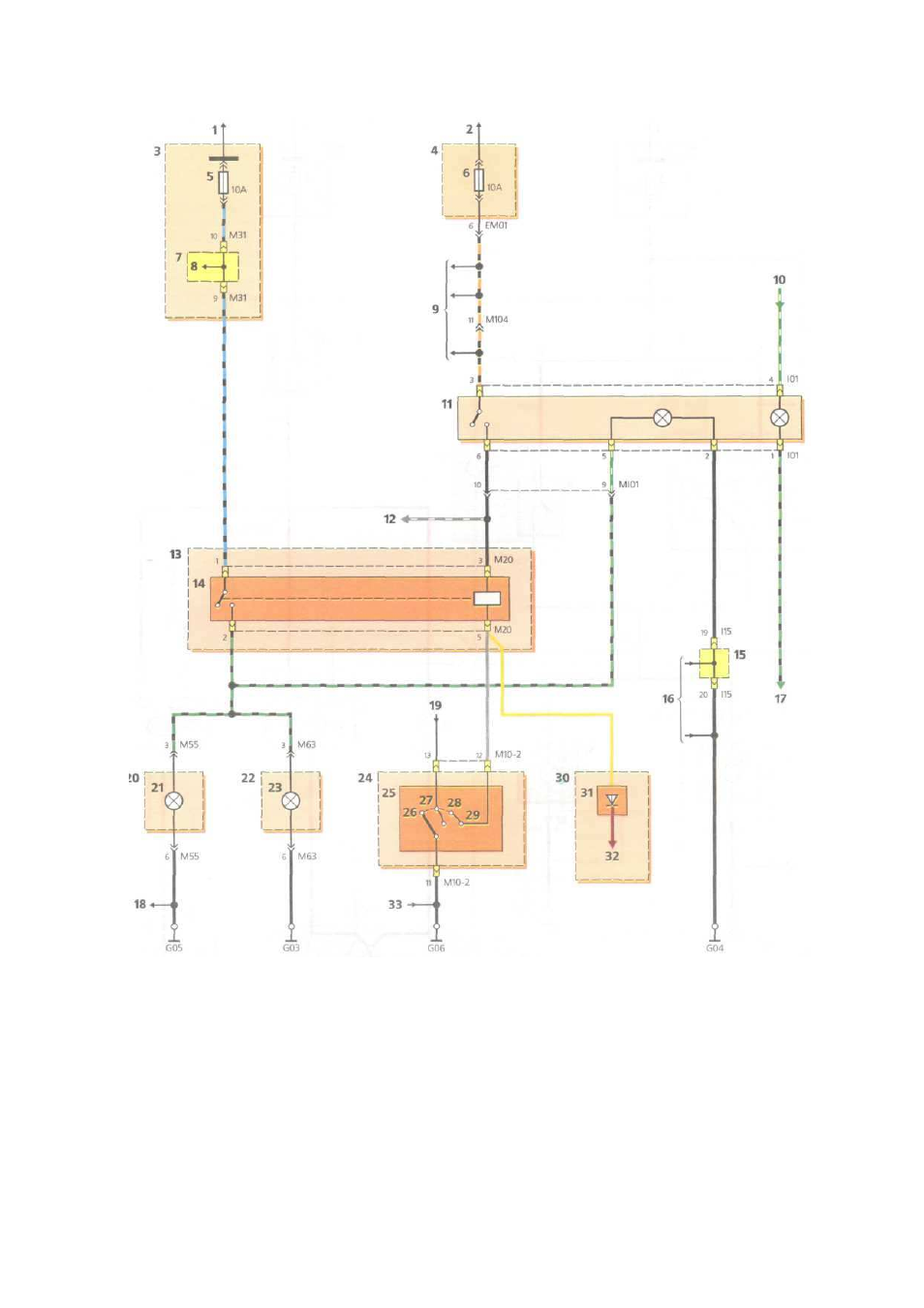

Схема включения ламп противотуманного света в задних фонарях : 1 — к источнику питания при положении вы -
ключателя зажигания «ON»; 2 — к источнику питания ; 3 — блок предохранителей в салоне ; 4 — блок реле и предохранителей в мо -
торном отсеке ; 5 — предохранитель цепей обмоток реле блок - фар , электростеклоподъемников , омывателя блок - фар , вентилятора те -
плообменника конденсатора системы кондиционирования , вентилятора радиатора системы охлаждения двигателя , противотуманных
фар , противотуманного света в задних фонарях ; б — предохранитель лампы освещения салона ; 7 — контактный разъем ; 8 — к реле
электростеклоподъемников ; 9 — см . поз . 65 и 74 на с . 199; 10 — от колодки жгута проводов панели приборов ; 11 — выключатель про -
тивотуманного света в задних фонарях ; 12 — см . поз . 21 на с . 224; 13 — блок реле в салоне ; 14 — реле противотуманного света в зад -
них фонарях ; 15 — контактный разъем ; 16 — см . поз . 13 на с . 202; 17 — к колодке жгута проводов панели приборов ; 18 — к антенне ;
19 — от реле ламп головного света ; 20 — левый задний фонарь ; 21 — левая лампа противотуманного света ; 22 — правый задний фо -
нарь ; 23 — правая лампа противотуманного света ; 24 — левый подрулевой переключатель ; 25 — центральный выключатель освещения ;
26 — выключено ; 27 — габаритный свет ; 28 — головной свет ; 29 — контакт противотуманного света в задних фонарях ; 30 — блок реле
и предохранителей в моторном отсеке ; 31 — диод ; 32 — к противотуманным фарам ( опция ); 33 — см . поз . 6 на с . 203 ( верхняя схема )
