197

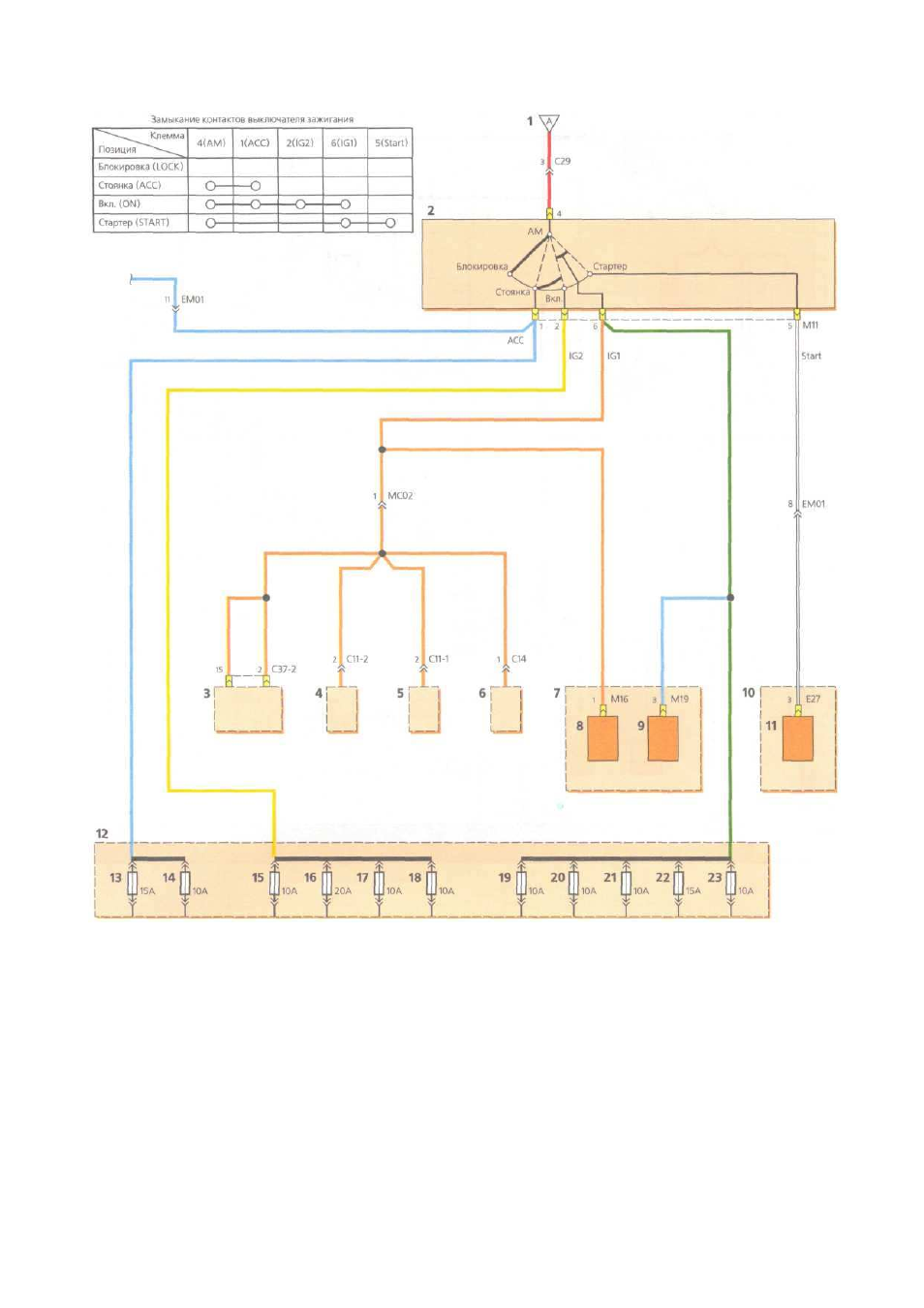

Электропитание ( продолжение ): 1 — см . поз . 17 на с . 196; 2 — выключатель зажигания ; 3 — блок управления авто -
матической коробкой передач ; 4 — катушка зажигания 2; 5 — катушка зажигания 1; 6 — вентилятор отопителя ; 7 — блок
реле в салоне ; 8 — реле топливного насоса ; 9 — реле охранной сигнализации ; 10 — блок реле и предохранителей в моторном
отсеке ; 11 — реле стартера ; 12 — блок предохранителей в салоне ; 13 — предохранитель цепи прикуривателя ; 14 —
предохранитель цепи наружных зеркал с электроприводом ; 15 — предохранитель цепей обмоток реле блок - фар ,
электростеклоподъемников , омывателя блок - фар , вентилятора теплообменника конденсатора системы кондиционирования ,
вентилятора радиатора системы охлаждения двигателя , противотуманных фар , противотуманного света в задних фонарях ; 16
— предохранитель цепи очистителя и омывателя ветрового стекла ; 17 — предохранитель цепи обогрева сиденья ( опция ); 18
— предохранитель цепи АБС ; 19 — предохранитель цепи аварийной сигнализации ; 20 — предохранитель цепей АБС ,
контрольных ламп в комбинации приборов ; 21 — предохранитель цепи комбинации приборов ; 22 — предохранитель цепи
подушки безопасности ; 23 — предохранитель цепей блока управления двигателем , ламп света заднего хода , блока
управления автоматической коробкой передач ( для автомобиля с автоматической коробкой передач )
