226

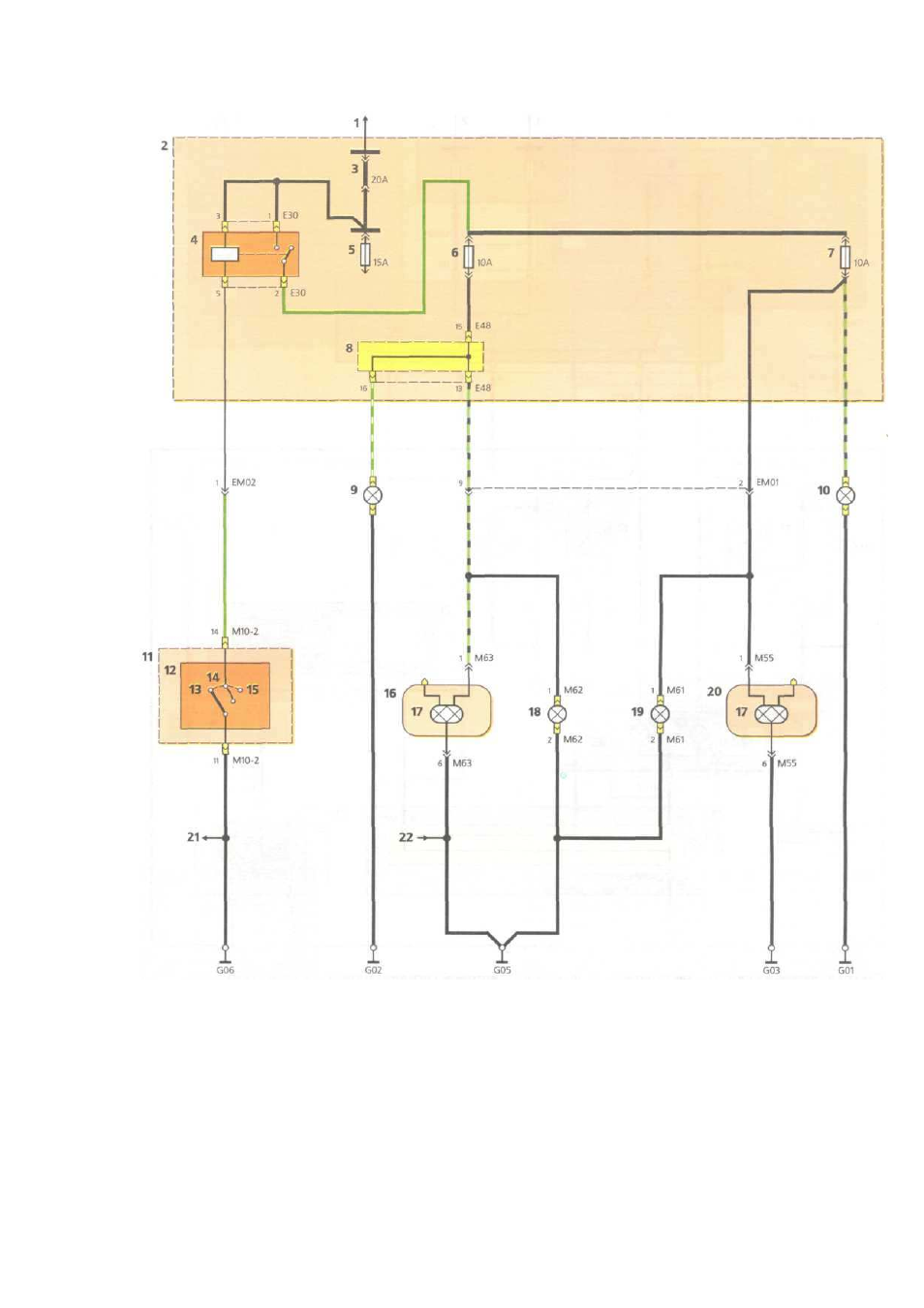

Схема включения габаритного света и фонарей освещения номерного знака : 1— к источнику питания ; 2 — блок
реле и предохранителей в моторном отсеке ; 3 — предохранитель ламп головного и габаритного света ; 4— реле ламп габарит -
ного света ; 5 — предохранитель противотуманных фар ; 6 — предохранитель ламп габаритного света правого борта автомобиля ;
7 — предохранитель ламп габаритного света левого борта автомобиля ; 8 — контактный разъем ; 9 — лампа габаритного света в правой
блок - фаре ; 10 — лампа габаритного света в левой блок - фаре ; 11 — левый подрулевой переключатель ; 12 — центральный выключатель
освещения ; 13 — выключено ; 14 — габаритный свет ; 15 — головной свет ; 16 — правый задний фонарь ; 17 — комбинированная лампа
габаритного света и сигнала торможения ; 18 — лампа правого фонаря освещения номерного знака ; 19 — лампа левого фонаря осве -
щения номерного знака ; 20 — левый задний фонарь ; 21 — см . поз . 6 на с . 203 ( верхняя схема ); 22 — к антенне
