39

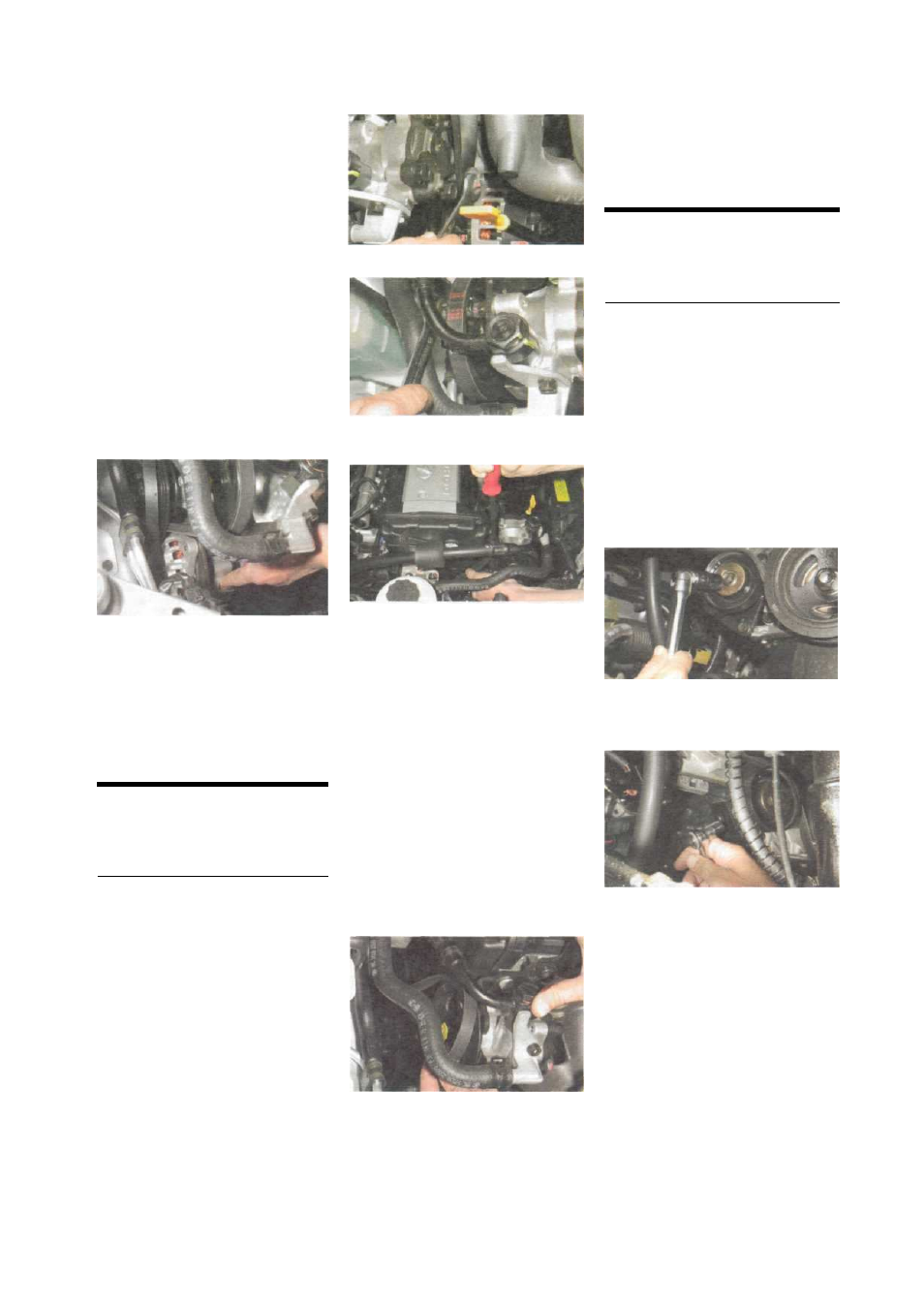

За болт крепления шкива коленча -
того вала поворачиваем вал по ча -
совой стрелке на два - три оборота
и проверяем натяжение ремня .
Чрезмерное натяжение ремня вы -
зывает повышенные нагрузки на
подшипники генератора и насоса
охлаждающей жидкости , что при -
водит к преждевременному выхо -
ду их из строя .
Для замены ремня снимаем пра -
вый пластмассовый брызговик
двигателя ( см . « Снятие брызгови -
ков двигателя », с . 143). Головкой
« на 12» ослабляем затяжку гайки
и болта крепления генератора ( см .
выше ). Тем же инструментом
вращаем регулировочный болт
против часовой стрелки , ослабляя
натяжение ремня .
Сдвинув генератор к блоку ци -
линдров ...
... снимаем ремень со шкивов
и вынимаем его .
Новый ремень устанавливаем в об -
ратной последовательности .
Регулируем натяжение ремня ( см .
выше ).
РЕГУЛИРОВКА НАТЯЖЕНИЯ
И ЗАМЕНА РЕМНЯ НАСОСА
ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ
Для проверки натяжения ремня
нажимаем пальцем руки на ре -
мень посередине между шкивами
насоса гидроусилителя руля и на -
соса охлаждающей жидкости ( см .
схему привода вспомогательных
агрегатов . с . 51).
При усилии нажатия около 10 кгс
прогиб ремня должен составлять
7-10 мм .
Для регулировки натяжения рем -
ня ключом « на 12» ослабляем за -
тяжку ...
Отжимая монтажной лопаткой
насос от двигателя , натягиваем
ремень ...
. . . и в таком положении затягива -
ем болт верхнего крепления насо -
са гидроусилителя рулевого управ -
ления .
Проверяем натяжение ремня и за -
тягиваем болт нижнего крепления
насоса . Чрезмерное натяжение
ремня вызовет повышение нагруз -
ки на подшипники насоса . Для
замены ремня насоса гидроуси -
лителя рулевого управления снима -
ем ремень генератора ( см . « Регули -
ровка натяжения и замена ремня
привода генератора », с . 38). При
ослабленной затяжке болтов
крепления насоса ( см . выше )...
... сдвигаем насос к двигателю
и снимаем ремень со шкивов .
Новый ремень устанавливаем в об -
ратной последовательности .
Регулируем натяжение ремня ( см .
выше ).
РЕГУЛИРОВКА НАТЯЖЕНИЯ
И ЗАМЕНА РЕМНЯ
ПРИВОДА КОМПРЕССОРА
КОНДИЦИОНЕРА
Снимаем правый брызговик двига -
теля ( см . « Снятие брызговиков
двигателя », с . 143). Для проверки
натяжения ремня нажимаем
пальцем руки на ремень
посередине между шкивами колен -
чатого вала и компрессора конди -
ционера ( см . схему привода вспо -
могательных агрегатов на с . 51).
При усилии нажатия около 10 кгс
прогиб ремня должен составлять
около 8 мм . Для натяжения
ремня ...
Головкой « на 12» вращаем по
часовой стрелке регулировоч -
ный болт , натягивая ремень .
Проверяем натяжение ремня и за -
тягиваем гайку крепления ролика .
Для замены ремня привода ком -
прессора кондиционера снимаем
ремень генератора ( см . « Регули -
ровка натяжения и замена ремня
привода генератора », с . 38). При
ослабленной затяжке гайки
крепления натяжного ролика от -
ворачиваем регулировочный болт
( см . выше )...
... болта нижнего ...
... и болта верхнего креплений
насоса к кронштейну .
... головкой « на 14» ослабляем
гайку крепления натяжного ро -
лика .
