215

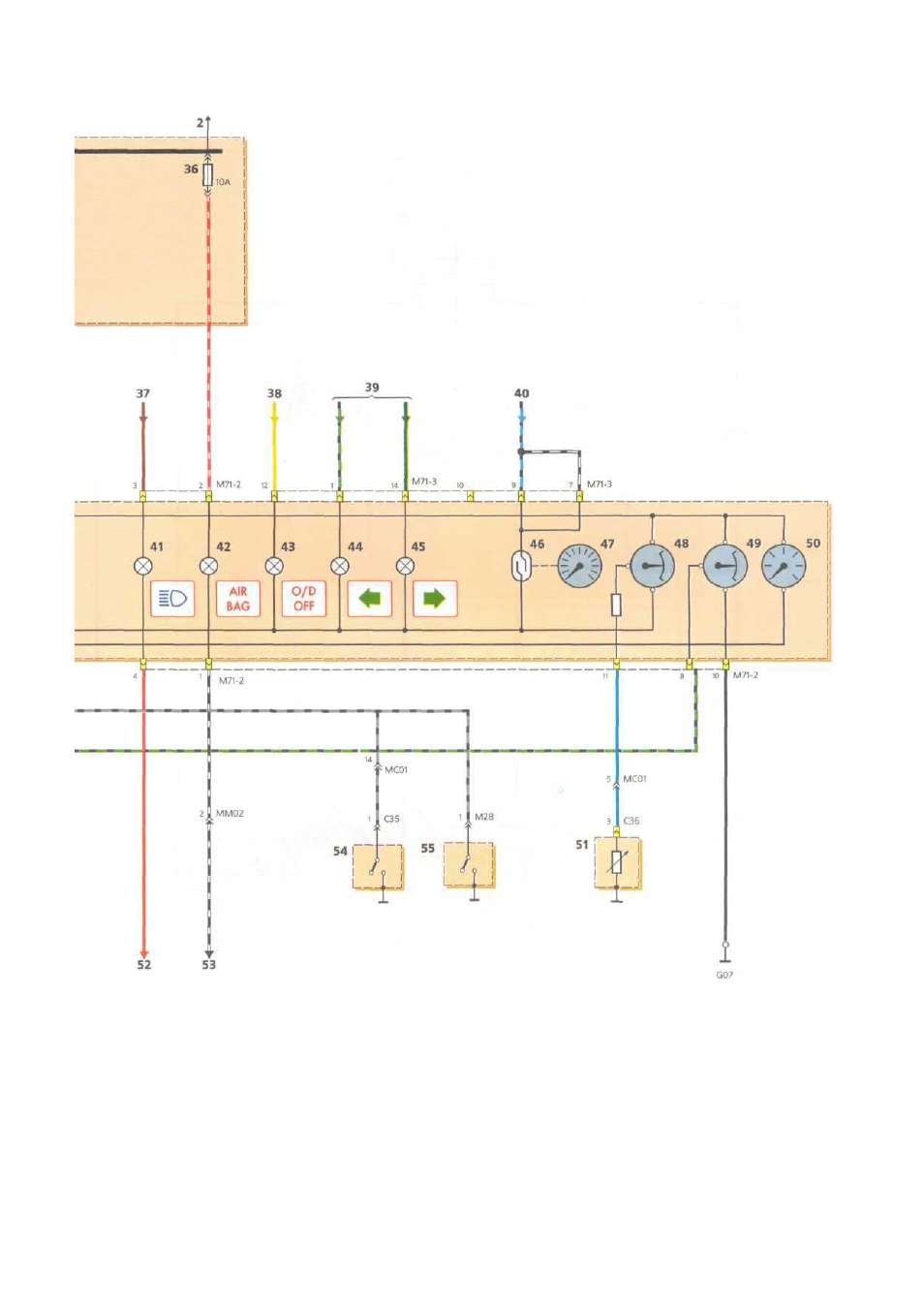

26 — см . поз . 21 на с . 213; 27 — датчик давления масла ; 28 — топливный бак ; 29 — указатель уровня топлива ; 30 — к блоку управления
двигателем ; 31 — к выключателям дверей ; 32 — к реле АБС ; 33 — к блоку управления двигателем ; 34 — к таймеру ремней безопасности
( опция ); 35 — к колодке жгута проводов ; 36 — предохранитель цепи комбинации приборов ; 37 — от блока реле и предохранителей в мо -
торном отсеке ; 38 — см . поз . 8 на с . 211; 39 — см . поз . 8 на с . 225; 40 — см . поз . 3 на с . 209 ( левая схема ); 41 — контрольная лампа вклю -
чения дальнего света фар ; 42 — контрольная лампа неисправности подушки безопасности ; 43 — контрольная лампа блокировки повыша -
ющей передачи ( для автоматической коробки передач ); 44 — контрольная лампа указателей левого поворота ; 45 — контрольная лампа
указателей правого поворота ; 46 — геркон ; 47 — спидометр ; 48 — указатель температуры охлаждающей жидкости двигателя ; 49 — ука -
затель уровня топлива в топливном баке ; 50 — тахометр ; 51 — датчик температуры охлаждающей жидкости двигателя ; 52 — к подруле -
вому переключателю ; 53 — к блоку управления дополнительной системой безопасности (SRS); 54 — датчик уровня тормозной жидкости ;
55 — концевой выключатель рычага стояночного тормоза
