Инструкция по эксплуатации Hyundai Accent
Страница 216
Advertising
218

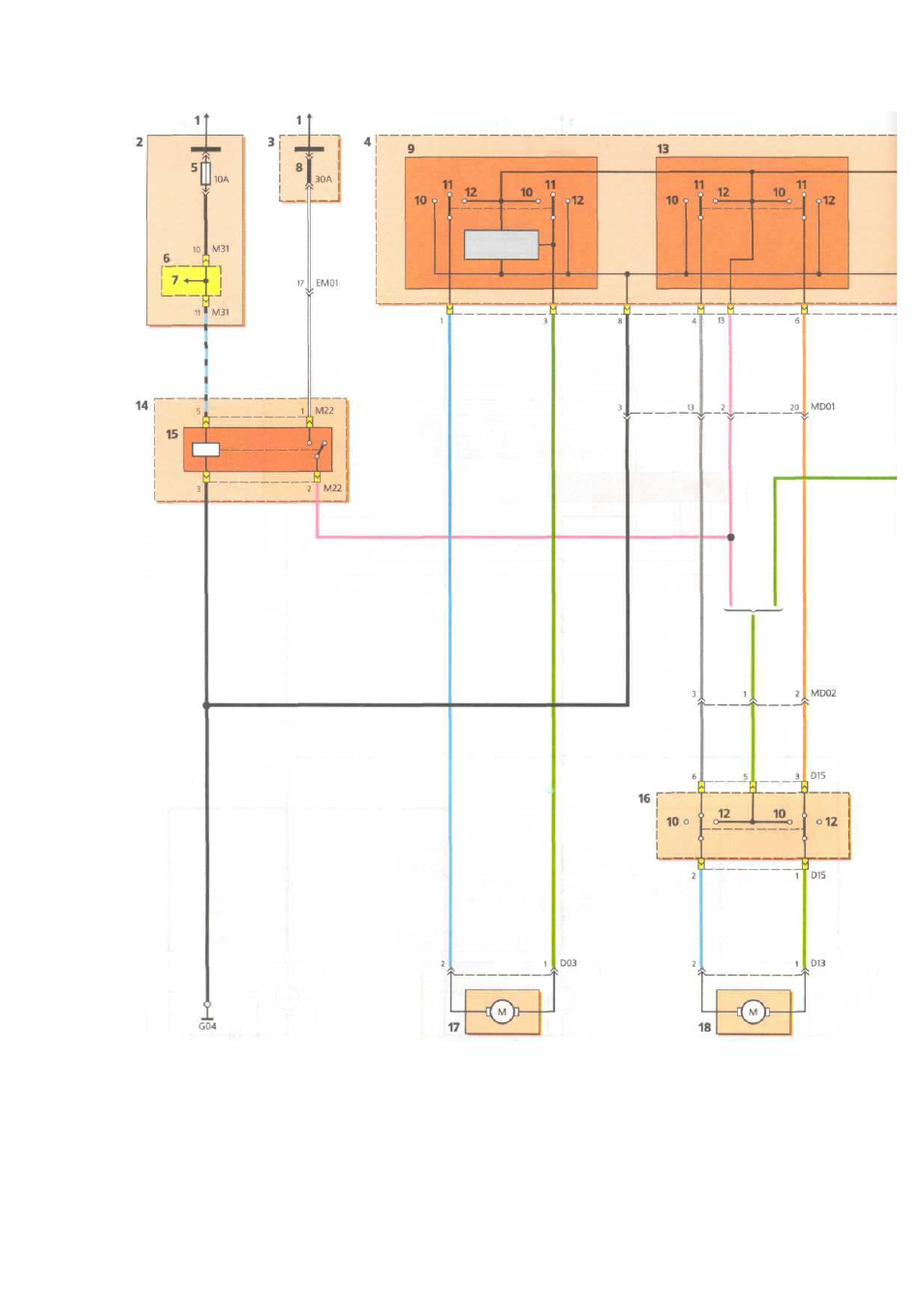

Схема
включения
электростеклоподъемников
: 1 —
к
источнику
питания
; 2 —
блок
предохранителей
в
салоне
; 3 —
блок
реле
и
предохранителей
в
моторном
отсеке
; 4 —
блок
управления
электростеклоподъемниками
; 5 —
предохранитель
цепей
обмоток
реле
блок
-
фар
,
электростеклоподъемников
,
омывателя
блок
-
фар
,
вентилятора
теплообменника
конденсатора
системы
кондициони
-
рования
,
вентилятора
радиатора
системы
охлаждения
двигателя
,
противотуманных
фар
,
противотуманного
света
в
задних
фонарях
;
6 —
контактный
разъем
; 7 —
к
реле
ламп
головного
света
; 8 —
предохранитель
цепи
электростеклоподъемников
; 9 —
переключатель
